Анкеровка модульного здания к фундаменту

Крепление модульной конструкции к основанию представляет собой ответственный этап, определяющий долговечность и устойчивость всего объекта. Надежное соединение предотвращает смещение под действием ветровых нагрузок и возможных землетрясений.

Грамотно подобранная схема фиксации гарантирует соблюдение нормативных требований СП 43.13330.2012 для зданий сборного типа.

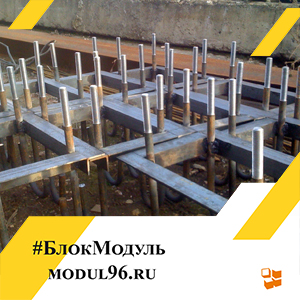

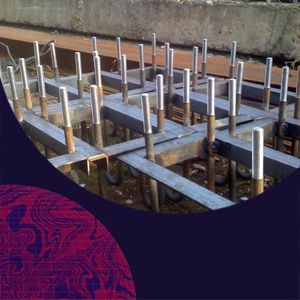

Клиновые анкерные болты служат распространенным решением для монтажа на бетонные фундаменты. Их принцип действия базируется на распорном усилии, создаваемом конусовидной гильзой при затягивании гайки.

Стандартный диаметр таких изделий составляет М16-М24, а глубина установки достигает 150-200 миллиметров. Данный тип крепежа демонстрирует эффективность на основаниях с проектной прочностью не ниже В15.

При высоких нагрузках на вырыв рационально применять химические анкеры. Они подразумевают использование капсулы с двухкомпонентной смолой, которая заполняет отверстие и создает монолитное соединение.

Прочность сцепления с бетоном часто превышает аналогичный показатель для стального стержня. Такая система незаменима для краевых зон фундамента или при минимальных межосевых расстояниях.

Монтаж начинают с разметки отверстий согласно рабочей документации. Отклонение от проектных осей не должно превышать 2 миллиметров.

Сверление выполняют перфоратором с алмазным буром, контролируя чистоту и геометрию канала. Глубину проверяют специальным щупом, а остатки материала удаляют ершом и компрессором.

Для компенсации перепадов высот фундаментной поверхности применяют стальные пластины различной толщины. Их изготавливают из листовой стали марки Ст3пс с антикоррозионным покрытием.

Толщина прокладок колеблется от 5 до 50 миллиметров, что позволяет устранять неровности до 100 мм при многослойной укладке. Каждую пластину фиксируют к фундаменту механическим способом.

Выравнивающие клинья из низкоуглеродистой стали дают возможность точной регулировки положения модуля. Их устанавливают парами с противоположных сторон опорной рамы с последующей сваркой.

Угол наклона клиновой пары не превышает 10 градусов для сохранения устойчивости. Такой подход обеспечивает равномерное распределение весовой нагрузки по всей площади основания.

Опорные узлы модуля требуют предварительного расчета на воспринимаемые усилия. Вертикальная нагрузка для типового блока достигает 5-7 тонн, а горизонтальная – 1-2 тонны.

Анкеры должны иметь запас прочности 1.5-2 раза относительно расчетных значений. Проверку несущей способности проводят по формуле N ≤ Rbt * A * hef, где Rbt – расчетное сопротивление бетона растяжению, A – площадь сечения, hef – рабочая глубина анкеровки.

При монтаже на фундаментах с уклоном используют комбинированный метод. Он включает фрезеровку контактных площадок и установку регулируемых домкратов.

Грузовые винты с трапецеидальной резьбой диаметром 30-40 миллиметров позволяют корректировать положение конструкции с точностью до 1 мм. После выверки по уровню домкраты фиксируют контргайками и обваривают.

Контроль качества анкерных соединений осуществляют моментомным ключом. Значение крутящего момента для болта М20 равняется 200-250 Н·м в зависимости от класса прочности.

Прочность химических анкеров проверяют не ранее чем через 24 часа после монтажа – время полной полимеризации состава. Испытания на вырыв проводят выборочно на 2-3 анкерах из партии.

Сварные соединения компенсационных пластин должны соответствовать требованиям СП 16.13330.2017. Швы выполняют сплошными с катетом 4-6 миллиметров электродами типа Э42 или Э46.

После сварки обязательно удаляют окалину и наносят антикоррозионное покрытие. Визуальный контроль качества швов проводят по ГОСТ 3242-79.

Комплексный подход к анкеровке модульного здания обеспечивает его устойчивость в течение всего срока эксплуатации. Сочетание механических креплений с системой выравнивания дает возможность монтировать объекты на фундаменты со значительными отклонениями по высоте.

Правильный подбор анкерных систем и компенсаторов является залогом надежности строительной конструкции.
