Электрика в модуле: почему классическая кабельная трасса не всегда подходит

Классический монтаж проводки в кабельных лотках часто проигрывает при возведении зданий из металлических конструкций. Жесткие стальные каркасы диктуют совершенно иные правила прокладки коммуникаций.

Обычная трасса, надежно закрепленная на бетонной стене, в этой ситуации становится источником технических сложностей и дополнительных расходов.

Металл обладает высокой электропроводностью, что создает риск появления паразитных токов. При переменном токе 50 Гц в силовых линиях возникает электромагнитное поле, наводящее помехи в соседних цепях.

Для слаботочных систем, таких как сети связи или системы управления, это воздействие критично. ПУЭ строго регламентируют минимальные расстояния между силовыми и информационными линиями, часто требуя промежутка свыше 500 мм.

Прокладка кабеля непосредственно по стальным балкам без должной защиты недопустима. Механическое повреждение изоляции о острый край конструкции приводит к короткому замыканию.

Следует применять специальные гильзы или втулки из диэлектрического материала, например, плотной резины или пластика. Их внутренний диаметр должен на 30-40% превышать сечение кабельного пучка.

Эффективной мерой служит использование экранированных проводов. Медная оплетка или алюминиевая фольга вокруг токоведущих жил поглощает внешние поля.

Такой экран требуется качественно заземлить, для чего применяют медные проводники сечением не менее 4 мм². Сопротивление заземляющего контура по нормам не может превышать 4 Ома.

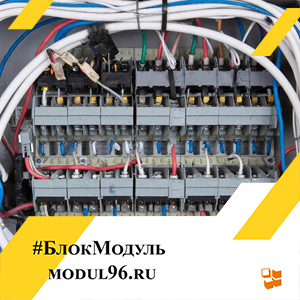

В модульном строительстве большую роль играют готовые клеммные колодки. Эти устройства с предустановленными зажимами позволяют собирать сложные схемы соединений за минуты.

Конструкция колодки рассчитана на монтаж на DIN-рейку, стандартная ширина одного модуля составляет 17.5 мм. Номинальный ток для большинства моделей лежит в диапазоне от 16 до 32 Ампер.

Подбор клеммы ведут по сечению подключаемого провода, которое может доходить до 16 мм². Клеммные колодки с предохранителями или индикацией напряжения повышают безопасность системы.

Их применение сокращает объем работ на площадке, перенося основную сборку в цеховые условия. Это значительно ускоряет процесс монтажа и снижает вероятность ошибок.

Для силовых линий в металлических зданиях идеально подходит кабель с изоляцией из сшитого полиэтилена. Его диэлектрическая прочность достигает 5 кВ/мм, а температурный предекс составляет 90°C.

Сечение жилы подбирают по стандартной формуле I = P / (U * √3 * cosφ), где cosφ принимают равным 0.85. Полученное значение увеличивают на 25% для создания запаса прочности.

При пересечении стальных элементов каркаса обязательна установка изолирующих прокладок. Толщина такого слоя из резины или пластика должна быть не менее 2.5 мм.

Это предотвращает истирание оболочки кабеля при вибрациях конструкции. В местах прохода через стены закладывают отрезки пластиковых или стальных труб, диаметр которых вдвое больше диаметра кабельного жгута.

Сборка щитового оборудования на основе модульных компонентов дает существенную экономию времени. Готовые к установке автоматы, УЗО и контакторы монтируются в единый комплекс.

Номиналы защитных устройств подбирают в соответствии с расчетным током нагрузки. Для бытовых сетей стандартом является ток отсечки 16 А, а в производственных цепях он может достигать 100 А.

Монтаж проводки в стальных трубах обеспечивает максимальную защиту от механических повреждений. Толщина стенки такой трубы для скрытой прокладки должна быть от 2.5 мм.

Все стыковые соединения требуется тщательно обваривать для обеспечения непрерывности электрической цепи. Эта конструкция сама выполняет функцию заземляющего контура.

При открытой прокладке по металлическим колоннам используют пластиковые хомуты с замком. Их затягивают с усилием 40-50 Н·м, чтобы предотвратить ослабление крепления.

Расстояние между соседними хомутами на вертикальном участке не должно превышать 800 мм. На горизонтальных прогонах этот промежуток уменьшают до 600 мм для исключения провисания.

Использование шин заземления с несколькими точками подключения оптимизирует монтаж. Медная шина сечением 25х3 мм позволяет присоединить до десяти проводников.

Сечение каждого защитного проводника PE определяют по фазному, но оно не может быть меньше 2.5 мм² для меди. Сопротивление изоляции между шиной и каркасом здания должно быть не менее 0.5 МОм.

Переход с классической трассы на модульные принципы требует тщательного проектирования. Чертежи должны содержать детальные схемы расположения каждого элемента.

Правильно выполненный монтаж в металлоконструкциях обеспечивает надежную работу электроустановки на протяжении десятилетий. Этот подход соответствует последним редакциям ПУЭ и международным стандартам IEC.
