Громоотвод в модульном доме – внешняя и внутренняя защита здания
Модульные здания, несмотря на компактность и скорость возведения, требуют полноценной молниезащиты. Согласно нормам СП 437.1325800.2018, даже временные сооружения высотой более 6 метров подлежат оснащению громоотводом.
Для конструкций меньшей высоты защита обязательна при расположении в районах с грозовой активностью свыше 20 часов в год.

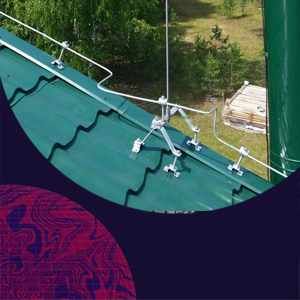

Внешняя система включает молниеприемник, токоотвод и заземлитель. В случае с модульными домами чаще применяют стержневые приемники из оцинкованной стали диаметром 12 мм или медные аналоги сечением 8 мм.
Их устанавливают на кровле с шагом не более 10 метров, фиксируя к несущим элементам каркаса. При плоской крыше допустимо использование сетки из стальной проволоки сечением 6 мм² с ячейками 5×5 м.
Токоотводы прокладывают по наружным стенам, избегая резких изгибов. Оптимальный материал – стальная полоса 4×40 мм или проводник диаметром 8 мм. Крепление выполняют пластиковыми хомутами с интервалом 1,5 м, сохраняя расстояние до окон и дверей не менее 0,5 м.
Для зданий с металлическим каркасом сам остов может служить частью системы, но требует проверки сопротивления переходных контактов – оно не должно превышать 0,05 Ом.
Заземляющий контур монтируют на расстоянии 1 м от фундамента. Три электрода из углеродистой стали диаметром 16 мм заглубляют на 3 метра, соединяя полосой 4×40 мм. В песчаных грунтах применяют омедненные стержни длиной 4,5 м.
Сопротивление растеканию тока нормируется ПУЭ-7 и не должно быть выше 10 Ом для грунтов с удельным сопротивлением до 500 Ом·м.
Внутренняя защита предотвращает вторичные воздействия разряда. В электрощит устанавливают УЗИП класса I (Iimp ≥ 12,5 кА) на вводе и класса II (In ≥ 20 кА) на распределительных линиях. Для слаботочных сетей используют устройства класса III с номинальным разрядным током 5 кА. Сечение проводников от заземляющей шины до УЗИП выбирают не менее 16 мм² для меди.
Экранирование инженерных коммуникаций снижает наводки. Металлические трубы, короба вентиляции и кабельные каналы объединяют в единую систему и подключают к заземлению через каждые 20 м. Витые пары и коаксиальные линии защищают ферритовыми кольцами с импедансом 600 Ом на частоте 100 МГц.
При выборе материалов отдают предпочтение коррозионностойким сплавам. Алюминиевые элементы не контактируют с медными – в местах соединения применяют биметаллические переходники. Сварные швы покрывают антикоррозийным составом на основе цинка, а болтовые соединения стягивают с усилием 25 Н·м.
Расчет зоны защиты выполняют по методике RD 34.21.122-87. Для стержневого приемника высотой 3 м радиус покрытия на уровне земли составит 5,6 м. При необходимости перекрыть всю площадь здания используют несколько мачт или тросовую систему с провисом 0,5 м на пролете 10 м.
Проверку работоспособности проводят раз в три года мегомметром на 1000 В. Сопротивление изоляции между токоотводом и заземлением должно быть менее 0,5 Ом. В районах с высокой грозовой активностью диагностику учащают до ежегодной.
Модульные дома с металлическим каркасом упрощают монтаж – вертикальные стойки служат токоотводами при толщине стенки от 4 мм. Деревянные конструкции требуют обязательной установки внешних проводников. Временные сооружения допускается оснащать упрощенной защитой из стального троса диаметром 6 мм, натянутого над коньком на опорах высотой 1,5 м.
Для кровель из сэндвич-панелей с полимерным покрытием применяют коньковые молниеприемники с креплением на клеймах, исключающих повреждение облицовки. Шаг точек фиксации составляет 1,2 м при ветровой нагрузке до 30 м/с.
Соединения элементов выполняют сваркой с перехлестом 100 мм или болтами М10 с шайбами из нержавеющей стали. Переходное сопротивление в стыках контролируют микромметром – допустимое значение 0,03 Ом.
В зданиях с солнечными панелями молниеприемник размещают на 0,5 м выше фотоэлектрических модулей. Токоотводы прокладывают параллельно кабельным трассам, выдерживая расстояние 0,3 м.
Грозозащита антенн требует отдельного заземлителя с сопротивлением 4 Ом. Мачты высотой более 2 м оснащают тросовым молниеприемником из оцинкованной проволоки 6 мм².
В регионах с частыми ударами молний дополнительно монтируют искровые разрядники на вводах коммуникаций. Устройства срабатывают при напряжении 1,5 кВ, отводя токи до 50 кА.
Для модульных домов с системой "умный дом" обязательна установка УЗИП на шинах питания датчиков. Платы управления защищают варисторными модулями с порогом срабатывания 400 В.
При проектировании учитывают климатические нагрузки. Ветровые районы III и выше требуют усиленного крепления молниеприемников – стальные хомуты с прокладками из EPDM выдерживают порывы до 40 м/с.
Срок службы оцинкованных элементов составляет 25 лет, медных – 50 лет. Ежегодный осмотр выявляет повреждения покрытия – царапины глубиной более 50 мкм требуют обработки холодным цинкованием.
Комбинированные системы из стержней и тросов повышают надежность. При высоте здания 6 м и расстоянии между опорами 12 м защитная зона охватывает территорию радиусом 8 м у земли.
Измерения после монтажа проводят прибором М416 с трехточечной схемой. Погрешность не должна превышать 10% от нормированного значения сопротивления заземления.
Точки подключения к контуру маркируют несмываемой краской. На планах указывают координаты всех элементов с привязкой к фасадам – это упрощает последующее обслуживание.
Соблюдение этих правил обеспечивает безопасность модульного дома при грозовых разрядах силой до 200 кА. Грамотно спроектированная система снижает риск повреждения электрооборудования в 15 раз по сравнению с незащищенными зданиями.
