Интеграция тяжелого технологического оборудования в модули: виброизоляция и распределение нагрузок на каркас

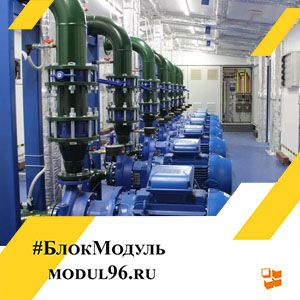

Установка мощных генераторов, насосных агрегатов или промышленных станков внутри модульных конструкций требует особого подхода. Основная сложность – передача значительных статических сил и динамических вибраций на относительно легкий каркас модуля.

Неграмотный монтаж ведет к ускоренному износу металлоконструкций, повреждению коммуникаций, шуму и дискомфорту. Первый этап – точный расчет всех действующих сил. Определите полный вес агрегата с учетом всех комплектующих, рабочей жидкости и возможной снеговой нагрузки на крышу над ним. Используйте формулу P = m * g * k, где m – масса, g ≈ 9.81 м/с², k – коэффициент динамичности (1.2-1.5 для вибрирующих устройств). Для центробежного насоса массой 1500 кг расчетная нагрузка достигнет P = 1500 * 9.81 * 1.3 ≈ 19130 Н.

Каркас модуля, часто изготавливаемый из С-образных или Z-образных профилей толщиной 1.5-3 мм, сам по себе не рассчитан на сосредоточенные усилия в десятки килоньютонов. Точки опоры тяжелого устройства нельзя размещать непосредственно на тонком профилированном настиле пола или слабых поперечинах.

Обязательно усиливайте зону установки. Уложите под полом мощные балки – швеллеры 20У или двутавры 25Б1, опирая их на основные колонны каркаса. Иногда требуется добавить дополнительные стойки непосредственно под оборудованием. Свяжите усиленные элементы с основным каркасом сваркой или высокопрочными болтами класса 8.8, диаметром не менее М16.

Создание локального фундамента внутри модуля – распространенное и эффективное решение. Это может быть железобетонная плита толщиной 200-400 мм, армированная сеткой из арматуры А500С диаметром 12-16 мм с шагом 150-200 мм.

Бетон применяйте класса не ниже В22.5 (М300). Плиту жестко связывают с усиленным каркасом модуля через закладные детали. Для менее массивных или среднечастотных вибраторов подойдут стальные рамы из швеллеров 14П-20П, заполненные бетоном или песком для увеличения инерционной массы и демпфирования. Масса фундамента должна минимум в 1.5-2 раза превышать массу установки.

Виброизоляция – критический элемент системы. Ее задача – разорвать путь передачи колебаний от агрегата на каркас модуля и соседние блоки.

Для этого оборудование устанавливают не жестко на фундамент или раму, а через специальные виброизоляторы. Выбор типа зависит от частоты вибраций и требуемой степени изоляции. Пружинные опоры (типа ОВ, ВУ) эффективны для низких частот (менее 10 Гц) и больших нагрузок (до 50 кН на опору). Их статический прогих под нагрузкой должен быть не менее 15-25 мм для хорошего подавления.

Резинометаллические демпферы (типа ВД, АКСС) подходят для средних и высоких частот (10-40 Гц), обеспечивая хорошее гашение колебаний при умеренных нагрузках (до 10-15 кН). Используйте резину с твердостью 40-60 единиц по Шору А.

Для особо ответственных случаев или очень высоких частот применяйте комбинированные пружинно-резиновые опоры. Правильно подбирайте количество и грузоподъемность виброизоляторов, чтобы статическая осадка всех опор была равномерной. Неравномерная осадка приведет к перекосу агрегата и снижению эффективности изоляции.

Расчет виброизоляции определяет требуемую частоту собственных колебаний системы "агрегат + виброопора". Она должна быть в 2-3 раза ниже минимальной рабочей частоты вибрирующего устройства.

Для двигателя насоса с частотой вращения 1500 об/мин (25 Гц) частота собственных колебаний изолированной системы должна быть ниже 8-12 Гц. Эффективность виброизоляции оценивают коэффициентом передачи Кп = 1 / ((f / f0)^2  - 1), где f – частота возмущения, f0 – собственная частота системы. При f/f0 = 3, Кп ≈ 0.125, что означает подавление вибраций на 87.5%.

Все гибкие подводы – трубопроводы, кабели, воздуховоды – должны иметь компенсаторы длины (гидравлические сильфоны, петли) вблизи вибрирующего агрегата. Жесткое присоединение коммуникаций сведет на нет работу виброизоляторов, превратив их в "мостики" для передачи колебаний.

Обеспечьте зазор не менее 30-50 мм между корпусом агрегата и любыми неподвижными элементами конструкции модуля во избежание контакта и ударных нагрузок при пуске/останове.

Нормативы строго регламентируют допустимые уровни вибрации. СНиП 2.02.05-87 устанавливает предельные значения колебаний для фундаментов технологического оборудования.

ГОСТ 31324-2005 (ЕН ИСО 10816) классифицирует вибрационное состояние машин по среднеквадратичным значениям виброскорости в диапазонах частот. Для жилых модулей рядом с производственными применяют нормы СН 2.2.4/2.1.8.566-96 по вибрации в помещениях. Измерения виброскорости проводят в контрольных точках на несущих конструкциях модуля после монтажа.

При интеграции генераторных установок помните о выхлопной системе. Вес глушителя и вибрации от выхлопа требуют отдельной виброизоляции и независимой опоры, не связанной с основным фундаментом генератора.

Трансформаторы создают низкочастотный гул – для них эффективны пружинные опоры с большим статическим прогибом. Обратите внимание на анкеровку: болты крепления агрегата к фундаментной плите или раме должны проходить через виброопоры и иметь эластичные шайбы для предотвращения самопроизвольного откручивания.

Проверьте резонансные частоты самого каркаса модуля. Иногда требуется установка дополнительных связей или демпфирующих панелей для увеличения жесткости и смещения собственных частот конструкции от рабочих частот оборудования.

Для особо мощных вибрационных источников рассмотрите установку на отдельный, независимый от модуля, фундаментный блок, вынесенный через виброизоляционные швы. Соблюдение этих принципов и нормативов гарантирует долговечность модуля, надежную работу оборудования и комфортные условия для персонала.
