Как избежать «эффекта термоса» в модульных постройках

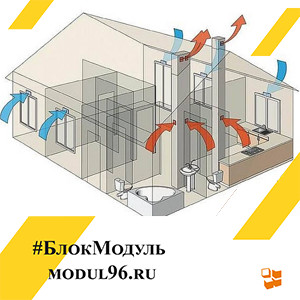

Модульные здания часто страдают от чрезмерной герметичности, что приводит к накоплению влаги, духоте и снижению комфорта. Основная причина — недостаточный воздухообмен при высокой теплоизоляции. По нормам СП 60.13330.2021 кратность воздухообмена в жилых помещениях должна составлять не менее 0,35 ч⁻¹, а в санузлах и кухнях — от 50 до 100 м³/ч.

Для поддержания баланса между энергоэффективностью и микроклиматом применяют приточно-вытяжные системы с рекуперацией. Рекуператоры возвращают до 80% тепла удаляемого воздуха, снижая нагрузку на отопление. В климате с зимними температурами ниже -20°С стоит выбирать модели с КПД не менее 75%, такие как Dantex DV-200H или Mitsubishi Electric VL-100EU5-E.

При естественной вентиляции увеличивают сечение каналов до 150×150 мм и устанавливают клапаны инфильтрации. По СНиП 41-01-2003 их пропускная способность должна быть 10–20 м³/ч на человека. Хорошо зарекомендовали себя оконные приточные устройства Aeromat 80, обеспечивающие плавную регулировку потока.

В зданиях с металлическим каркасом мостики холода ускоряют выпадение конденсата. Теплотехнический расчет по СП 50.13330.2012 показывает, что толщина утеплителя в таких конструкциях должна на 20% превышать стандартные значения. Для минеральной ваты это минимум 200 мм, а для ППУ — 150 мм.

Вентиляционные каналы в модулях прокладывают с учетом минимального сопротивления. Диаметр труб подбирают по формуле d=100*sqrt(Q/2820v), где Q — расход воздуха (м³/ч), v — скорость потока (м/с). Оптимальные показатели — 2–3 м/с для магистралей и 1–1,5 м/с для ответвлений.

При монтаже рекуператоров избегают резких поворотов воздуховодов — каждый изгиб под 90° увеличивает потери давления на 1,5 Па. Для соединений используют гибкие вставки длиной 100–150 мм, снижающие вибрацию. Шумовые характеристики оборудования не должны превышать 35 дБ в жилых зонах.

В регионах с высокой влажностью дополняют систему осушителями. По нормам ГОСТ 30494-2011 оптимальная относительная влажность зимой — 30–45%, летом — 30–60%. Модели с производительностью 20–30 л/сутки, такие как Timberk DH TIM 20 E1, поддерживают стабильные параметры.

Для контроля параметров среды устанавливают датчики CO₂ и влажности. Концентрация углекислого газа не должна превышать 800–1000 ppm, что соответствует требованиям ASHRAE 62.1-2019. Устройства типа Xiaomi Air Quality Monitor 2 автоматически корректируют работу вентиляции.

При использовании инфракрасных обогревателей учитывают их локальное воздействие. Температура поверхностей под ними не должна превышать 45°С по СанПиН 2.1.2.2645-10. Комбинирование с конвекторами распределяет тепло равномерно, предотвращая перегрев.

Временные модули оснащают разборными воздуховодами из оцинкованной стали толщиной 0,5–0,7 мм. Стыки герметизируют бутилкаучуковой лентой, выдерживающей перепады от -40°С до +80°С. Для крепления применяют хомуты с шагом 1,2–1,5 м.

Проверку тяги проводят анемометром — скорость потока в вытяжных каналах обязана быть не менее 1 м/с. При отклонениях регулируют заслонки или увеличивают мощность вентиляторов. В системах с механическим побуждением используют двигатели с защитой IP54.

Для летнего периода предусматривают байпасы, позволяющие отключать рекуператор. Это сокращает энергопотребление на 15–20% при температуре наружного воздуха выше +18°С. Переключение режимов выполняют через сервоприводы или вручную.

В зданиях с высокими теплопотерями монтируют двойные тамбуры с воздушными завесами. Скорость потока в них достигает 8–10 м/с, что блокирует проникновение холодного воздуха. Подбор оборудования ведут по формуле Q=0,24L(tвн-tнар), где L — длина проема (м).

Гидроизоляцию узлов прохода вентиляции через кровлю выполняют фартуками из EPDM-мембран. Их ширина должна быть на 100–150 мм больше диаметра трубы. Уклон отводов делают 2–3° для предотвращения скопления конденсата.

В модулях с внутренней отделкой из ПВХ-панелей увеличивают количество вентрешеток — их площадь обязана составлять 0,5–0,8% от пола. Предпочтение отдают алюминиевым моделям с регулируемыми жалюзи, такими как Vents КВП 200×200.

Для снижения шума вентиляторов применяют звукопоглощающие короба с минераловатным наполнением плотностью 40–60 кг/м³. Толщина слоя — 50–70 мм, что снижает уровень шума на 15–20 дБ. Монтаж ведут на виброизолирующих подвесах.

В северных районах утепляют приточные каналы скорлупами из пенополистирола толщиной 30–50 мм. Температура подаваемого воздуха не должна опускаться ниже +14°С, иначе возрастает риск обмерзания рекуператора.

При проектировании учитывают разницу давлений между помещениями. В жилых комнатах создают подпор +5 Па, в санузлах — разрежение -5 Па. Это исключает переток запахов. Балансировку выполняют диафрагмами или дроссель-клапанами.

Для очистки приточного воздуха используют фильтры класса F7–F9, задерживающие частицы до 1 мкм. Их сопротивление не должно превышать 50 Па, иначе нагрузка на вентиляторы возрастает. Замену проводят при перепаде давления 1,5–2 раза от начального.

В зданиях с печным отоплением монтируют отдельные каналы для подачи воздуха к горелке. Их сечение рассчитывают по формуле S=Q/(3600v), где Q — расход топлива (м³/ч), v — скорость потока (0,5–1 м/с).

В модулях с высокими потолками (от 3 м) применяют потолочные вентиляторы. Их лопасти диаметром 1,2–1,5 м создают циркуляцию без сквозняков, выравнивая температуру по высоте.

Для оперативного регулирования устанавливают термостаты с суточным программированием. Модели типа Salus RT500 позволяют задавать режимы вентиляции в зависимости от времени суток, сокращая энергозатраты.

При комбинировании разных систем руководствуются принципом "снизу вверх". Свежий воздух подают в жилые зоны на уровне 1,5–2 м, а вытяжку размещают под потолком, где скапливаются нагретые массы.

В металлических контейнерах дополнительно монтируют пароизоляцию с коэффициентом Sd ≥ 20 м. Пленки типа Tyvek Solid создают барьер для влаги, не нарушая диффузию.

Для летнего охлаждения применяют грунтовые теплообменники. Трубы диаметром 200–250 мм укладывают на глубину 2–2,5 м, где температура стабильно держится на уровне +8°С. Длина контура — 15–20 м на 100 м³/ч воздуха.

Временные сооружения оснащают переносными осушителями мощностью 10–12 л/сутки. Аппараты наподобие Ballu BDH-20L работают при +5°С, предотвращая выпадение росы на стенах.

При использовании гипсокартона в отделке оставляют компенсационные зазоры 5–10 мм у пола и потолка. Это исключает деформации при перепадах влажности и сохраняет целостность вентканалов.
