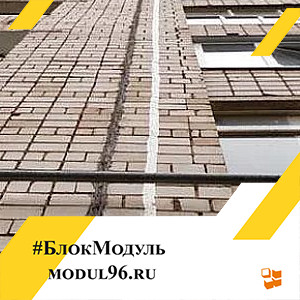

Как организовать температурный шов в длинном модульном здании
При проектировании протяженных модульных конструкций необходимо предусмотреть компенсационные зазоры, предотвращающие деформации от перепадов температур. Ширина такого зазора определяется расчетным путем, учитывая материал здания и климатические условия региона. Для стального каркаса она обычно составляет 10-15 мм на каждые 30 м длины, а для железобетонных систем – 20-30 мм.
Температурные швы должны разделять здание на независимые блоки, способные перемещаться без повреждений. В модульных постройках их располагают между секциями, сохраняя функциональность всех инженерных систем. При соединении коммуникаций используют гибкие вставки: сильфонные компенсаторы для трубопроводов, эластичные муфты для кабелей.
Конструкция шва включает несколько слоев. Верхний выполняется из морозостойкого герметика, выдерживающего деформации до 25%. Под ним укладывают сжимаемый утеплитель, например, пенополиэтилен толщиной 20-40 мм. В каркасных зданиях зазор дополнительно защищают металлическими накладками с креплением на подвижных кронштейнах.
При монтаже важно соблюдать чистоту поверхностей – обезжиривание и грунтование повышают адгезию герметика. Для полиуретановых составов рекомендуемая температура нанесения от +5°C до +35°C. Шов заполняют на 80% глубины, оставляя место для расширения. В случае с силиконовыми герметиками применяют армирующую сетку при ширине зазора свыше 30 мм.
В регионах с резкими сезонными перепадами температур стоит увеличить расчетную ширину шва на 15-20%. Для средней полосы России, где годовой перепад достигает 70°C, минимальный зазор составляет 40 мм. В южных районах достаточно 25-30 мм, а в северных – 50-60 мм.
При выборе герметика учитывают его эластичность и срок службы. Полиуретановые составы выдерживают растяжение до 400%, но требуют защиты от ультрафиолета. Тиоколовые мастики более долговечны, но менее эластичны – до 200%. В жилых зданиях предпочтительны нетоксичные акриловые смеси с паропроницаемостью.
Для крепления компенсационных профилей используют нержавеющие метизы с шагом 300-400 мм. В стальных конструкциях применяют скользящие опоры, позволяющие каркасу смещаться на 10-15 мм. В кирпичных и бетонных зданиях шов формируют при кладке, оставляя зазор без жесткой перевязки.
Гидроизоляцию выполняют из бутилкаучуковых лент или ПВХ-мембран. Их укладывают с нахлестом 100-150 мм, фиксируя механическим способом. В местах примыкания к кровле используют фартуки из оцинкованной стали с креплением на саморезы с EPDM-прокладками.
При эксплуатации необходимо регулярно проверять состояние швов. Трещины в герметике шириной более 3 мм требуют ремонта. Очистку проводят щетками с нейлоновой щетиной, избегая абразивных материалов. Для продления срока службы покрытия обрабатывают силиконовыми гидрофобизаторами.
В сейсмически активных районах температурные швы дополняют сейсмическими. Их ширина увеличивается на 50% от расчетной, а конструкция включает демпфирующие элементы. В таких условиях применяют только высокоэластичные герметики с устойчивостью к многократным деформациям.
При работе с крупнопанельными модулями зазор формируют до их установки, используя временные распорки. После монтажа проверяют ровность краев – перепады более 5 мм приводят к нарушению герметичности. Выравнивание выполняют шлифованием или заполнением неровностей быстротвердеющими составами.
В отапливаемых зданиях шов утепляют минераловатными плитами плотностью 80-100 кг/м³. Для неотапливаемых объектов достаточно пенополистирола толщиной 30-50 мм. В обоих случаях утеплитель должен сохранять эластичность при рабочих температурах.
Соединение фасадных панелей в зоне шва требует особого внимания. Здесь применяют алюминиевые профили с терморазрывом и EPDM-уплотнителями. Зазор между панелями оставляют 8-12 мм, заполняя его сжимаемым материалом.
Для контроля деформаций устанавливают маяки из пластика или металла. Их смещение более 5 мм сигнализирует о необходимости проверки конструкции. В ответственных объектах используют датчики, фиксирующие изменения в реальном времени.
При реконструкции старых зданий иногда требуется создание новых температурных швов. Их располагают в местах с максимальными напряжениями, которые определяют методом тензометрии. Ширина рассчитывается по формуле ΔL = α·L·ΔT, где α – коэффициент линейного расширения материала, L – длина участка, ΔT – перепад температур.
В многоэтажных модульных постройках швы делают по всей высоте, включая фундамент. В свайных основаниях используют независимые ростверки, а в ленточных – вертикальные разрезы с гидроизоляцией. Надземную часть усиливают компенсаторами, рассчитанными на вертикальные и горизонтальные перемещения.
Для кровельных покрытий применяют специализированные системы, такие как профили с подвижными элементами. В случае с металлочерепицей шаг обрешетки увеличивают на 10% в зоне шва. Мягкую кровлю армируют стеклотканью, предотвращающей разрывы при деформациях.
Внутреннюю отделку выполняют с использованием гибких материалов. Стыки плит закрывают декоративными накладками из алюминия или пластика. Напольные покрытия в зоне шва укладывают с зазором 5-8 мм, заполняя его эластичной мастикой.
При проектировании учитывают ветровые нагрузки, которые могут вызвать дополнительные смещения. В районах с сильными ветрами ширину зазора увеличивают на 20-25%. Конструкцию усиливают стабилизирующими элементами, предотвращающими колебания.
Для промышленных зданий с мостовыми кранами температурные швы совмещают с технологическими. Здесь применяют усиленные профили из стали толщиной 3-5 мм с болтовым креплением. Герметик выбирают стойкий к маслам и химическим воздействиям.
В деревянных модульных конструкциях компенсационные зазоры делают шире – 30-40 мм на 20 м длины. Их заполняют мягкими волокнистыми материалами, такими как джут или войлок. Крепеж выполняют с помощью скользящих уголков, обеспечивающих свободное перемещение.
В зданиях с нестандартными геометрическими параметрами расчет температурных швов доверяют специализированным организациям. Они проводят детальный анализ напряжений методом конечных элементов, определяя критические зоны. Это особенно актуально для большепролетных конструкций.
При выборе подрядчика обращают внимание на опыт работы с конкретными материалами. Качественный монтаж температурных швов увеличивает срок службы здания на 20-30%, снижая затраты на ремонт. Исполнитель должен предоставить гарантию на выполненные работы не менее 5 лет.
