Как спроектировать и выполнить ленточный дренаж?

05 Июня 2024, Ср 53

Ленточный дренаж – это инженерное сооружение, которую следует устанавливать вокруг здания, в тех случаях, когда грунтовые воды скапливаются возле фундамента и вызывают его сырость.

Благодаря ленточному дренажу воду можно постоянно сбрасывать за пределы дома, например, в пруд или канализационную систему.

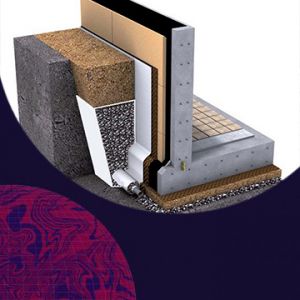

Дренаж представляет собой систему труб, которые закапываются в землю по внешнему периметру дома на уровне фундамента. Трубы имеют специальные дренажные отверстия, через которые поступает вода из земли и дождевая вода.

Трубы прокладывают с уклоном, чтобы содержимое могло беспрепятственно стекать в приемник, например, в канализационный люк.

Ленточный дренаж фундамента – один из способов защитить дом от влаги. Однако его применяют лишь в особых случаях – когда вокруг здания скапливаются излишки грунтовых вод и представляют угрозу зданию, т. е. когда это может привести к подтоплению подвала или чрезмерной сырости стен и фундамента.

Задумываться об установке дренажа следует тогда, когда у вас на участке непроницаемый грунт, например, глина, не позволяющая воде свободно уходить. Также это будет необходимо, если из-за рельефа местности вы строите дом на склоне или у дома будет глубокий подвал.

Также стоит знать, когда не следует устанавливать ленточный дренаж. Такая конструкция не эффективна, если грунтовые воды находятся под давлением, в такой ситуации единственный способ защитить фундамент – использовать специальную изоляцию.

Лучше всего определить, следует ли выполнять дренаж по периметру, заказав геотехнические испытания почвы. Иногда необходимость дренажа видна уже на этапе возведения фундамента, когда на дне котлована скапливается вода.

Элементы и схема дренажной конструкции

Общая схема ленточного дренажа достаточно проста. Это система труб, которые располагаются параллельно фундаменту здания, окружая его в виде кольца. Конфигурация конструкции повторяет очертания дома.

Вся установка состоит из следующих элементов:

дренажные трубы – они перфорированные, обычно изготовлены из ПВХ и защищены покрытием, например, из геотекстиля, что предотвращает засорение отверстий частицами почвы и тем самым обеспечивает правильную работу всей системы;
смотровые колодцы – их ставят в самой высокой точке полосы (обычно в углах дома); они используются для вентиляции системы и помогают при ее периодической очистке;
коллекторный колодец – устанавливается в самом низком месте всей системы, поскольку именно сюда должна стекать вся собранная дренажем вода, а также он соединен с ресивером, в который сливается лишняя вода из колодца.

Дополнительно для выполнения дренажа потребуются засыпные и монтажные элементы, например, арматура для соединения труб.

При проектировании дренажной системы очень важно правильно определить расстояние от здания до ее размещения. Рекомендации здесь следующие:

ленточный дренаж вокруг существующего здания устраивают на расстоянии 2-3 метров от его стен;
дренаж, проложенный при строительстве нового дома, следует устанавливать на расстоянии примерно 40-50 см от стен фундамента .

Принципы проектирования эффективного ленточного дренажа

Чтобы дренажная система была эффективной, необходимо знать, как выполнить ленточный дренаж в соответствии с правилами. Прежде всего, не забудьте начать прокладку труб в самом дальнем от планируемого водоотвода месте.

Их следует располагать примерно на середине основания фундамента (но ближе к его верхнему краю) и обязательно с уклоном мин. 0,3%. Оптимальная глубина установки – 60-80 см.

Необходимо засыпать трубы слоем гравия, примерно 15 см с каждой стороны. Существует мнение, что в случае труб, покрытых геотекстилем или кокосовым волокном, нет необходимости использовать засыпку, однако специалисты советуют от нее не отказываться, поскольку это повышает эффективность дренажа.

Если грунт водопроницаем, вместо слива воды в приемник (например, канализацию или колодец) ее можно распределить по участку. Сделать это можно только на большом участке, ведь воду необходимо отводить на расстоянии не менее 20-30 м от постройки.

Установка дренажа шаг за шагом

Первым делом необходимо сделать траншею, дно которой следует укрепить слоем заполнителя, например крупного гравия.

Следующий этап предполагает подготовку труб – их нужно разрезать под прямым углом к своей оси, а края отшлифовать и снять фаски. Затем укладываем трубы с соответствующим наклоном. Трасса трубопровода должна быть максимально прямой. После укладки его необходимо защитить фильтрующим слоем или утеплителем.

Данную операцию не нужно выполнять, если для выполнения периметрального дренажа используются трубы с утеплителями, чаще всего из геотекстиля или кокосового волокна.

Правильно установленный периметральный дренаж должен иметь колодцы, установленные по углам здания, благодаря чему будет возможен периодический осмотр и очистка.

Сколько колодцев должно быть включено в ленточный дренаж? Необходимо использовать два их типа, а именно смотровые и коллекторные.

Первым делом необходимо установить колодцы для вентиляции системы – если мы хотим, чтобы дренаж функционировал максимально эффективно, смотровые колодцы можно установить в каждом углу здания. Второй тип колодца располагается в самой нижней точке дренажной системы. Колодец-коллектор предназначен для сбора дождевой воды и сброса ее в приемник.

Последний этап – засыпка траншеи подходящим материалом с очень хорошей водопроницаемостью, например гравием, керамзитом или песком.

Как выполнить ленточный дренаж в глине?

Ленточный дренаж в глине обязателен. Это водонепроницаемый тип почвы, что затрудняет самопроизвольный сток воды. Помните, что фундаменты зданий, построенных на глине, должны располагаться ниже глубины промерзания грунта.

Также необходимо обеспечить герметичную вертикальную и горизонтальную изоляцию. Вокруг подготовленных таким образом фундаментов необходимо уложить вокруг дренажных труб засыпку из твердого гравия (желательно послойную, толщиной около 20 см), чтобы облегчить отвод воды в дренажные трубы. Ленточный дренаж в глине требует обязательного использования системы колодцев.

Правильный уход и обслуживание дренажной системы

Чтобы дренаж по периметру здания функционировал должным образом, его необходимо периодически очищать и обслуживать. В дренажных колодцах будет скапливаться песок и ил, поэтому удаление скопившихся элементов необходимо для эффективной работы всей системы.

Однако удаление загрязнений – это еще не все – каждые два-три года придется промывать всю систему водой под давлением. Эти мероприятия не сложны в выполнении, не занимают много времени и значительно улучшают характеристики дренажа. Также стоит не забывать регулярно проверять проходимость дренажного отверстия.
