Какие допуски по отклонениям при монтаже модулей считаются нормой

В модульном строительстве точность сборки напрямую влияет на качество и долговечность здания. Допустимые отклонения регламентируются нормативными документами, такими как СП 70.13330.2012 и ГОСТ 21778-81. Для вертикальных элементов предельное значение составляет 5 мм на метр высоты, но не более 15 мм на всю стену. Горизонтальные линии должны укладываться в рамки 3 мм на погонный метр.

При стыковке блоков зазор между смежными панелями не должен превышать 4 мм. Если соединение герметизируется, допустимое расхождение увеличивается до 6 мм, но требует дополнительной обработки уплотнительными материалами. В случае с оконными и дверными проемами отклонение по диагонали ограничивается 8 мм, иначе возможны проблемы с установкой конструкций.

Фундаментные опоры проверяются на соответствие уровню: разница по высоте между крайними точками не более 10 мм. Для модулей длиной свыше 6 м допуск увеличивается до 12 мм. Проверка выполняется нивелиром или лазерным уровнем с точностью 0,5 мм/м.

Кровельные элементы монтируются с зазором до 5 мм, а перекос скатов не должен превышать 2 мм на метр. При нарушении этих параметров возможны протечки или деформация покрытия. Соединение несущих балок контролируется по вертикали: отклонение в 7 мм считается критическим и требует корректировки.

Для внутренних перегородок допустимы расхождения до 4 мм по вертикали и 3 мм по горизонтали. Швы между плитами заделываются так, чтобы неровность не превышала 1,5 мм на стыке. При монтаже сантехнических узлов отклонение от проектных осей допускается в пределах 5 мм, иначе возникнут сложности с подключением коммуникаций.

Электромонтажные работы выполняются с точностью до 3 мм относительно разметки. Короба и трубы фиксируются без перекосов, иначе возможны повреждения кабелей. Вентиляционные каналы монтируются с зазором до 4 мм, а смещение крепежных элементов не должно превышать 2 мм.

При сборке лестничных маршей максимальный перекос ступеней составляет 3 мм. Площадки выравниваются по горизонтали с погрешностью до 5 мм. Нарушение этих норм приводит к неравномерной нагрузке и снижению срока службы конструкции.

Отклонение фасадных панелей от плоскости не должно быть больше 6 мм на 3 метра длины. Для контроля используется правило или шаблон. Если неровность превышает норму, требуется шлифовка или замена элемента.

Стыковка инженерных систем проверяется на герметичность: зазоры более 2 мм в трубопроводах недопустимы. При монтаже отопительных приборов перекос по вертикали ограничивается 3 мм. Радиаторы, установленные с большим отклонением, работают менее эффективно.

Проверка геометрии модуля выполняется после установки. Диагонали прямоугольных секций могут отличаться на 8 мм для конструкций до 5 м и на 12 мм для более габаритных блоков. Если параметры выходят за рамки, требуется регулировка положения анкеров.

При сборке многоэтажных зданий смещение модулей по осям не должно превышать 10 мм на этаж. Суммарное отклонение для пятиэтажного дома ограничивается 25 мм. Нарушение приводит к перераспределению нагрузок и снижению устойчивости каркаса.

Для крепежных элементов действуют строгие нормы: болты должны входить без перекоса, а зазор между шайбой и поверхностью – не более 1 мм. Если соединение не соответствует требованиям, его переустанавливают.

Практический совет: перед началом работ стоит проверить все модули на соответствие проектным размерам. Допустимая погрешность по габаритам – 3 мм для элементов до 2 м и 5 мм для более крупных. При обнаружении дефектов блоки отправляют на доработку.

Углы стен контролируются угломером: отклонение от 90 градусов допускается в пределах 1,5 мм на метр. Если перекос больше, потребуется выравнивание каркаса или замена панели.

Монтаж крыши требует особой точности: конек не должен смещаться более чем на 5 мм от центральной оси. Стропильные ноги фиксируются с шагом, отклоняющимся от проекта максимум на 3 мм.

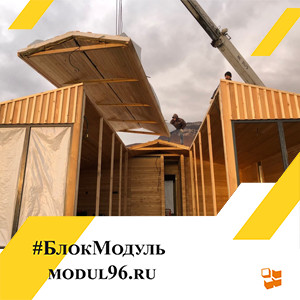

При установке крупногабаритных модулей используют геодезические инструменты. Погрешность позиционирования не должна превышать 7 мм по высоте и 5 мм по горизонтали. После фиксации блоков проверяют все стыки и при необходимости корректируют их положение домкратами.

Внутренняя отделка начинается только после проверки геометрии помещений. Отклонение стен от вертикали в 4 мм на комнату считается предельным. Полы выравниваются с точностью до 2 мм на 2 метра длины.

Соблюдение нормативов гарантирует надежность и комфорт в модульном доме. Регулярный контроль на каждом этапе сборки предотвращает накопление ошибок и упрощает последующие работы.
