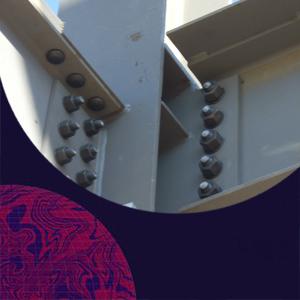

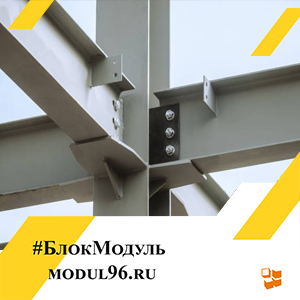

Контроль состояния ответственных болтовых соединений
Первый год службы модульного сооружения — это период окончательной адаптации конструкции к реальным нагрузкам. Наиболее критичны в этом отношении механические соединения, собранные на монтажной площадке.
В течение первых двенадцати месяцев происходит естественная стабилизация узлов под воздействием вибраций, температурных деформаций и циклических ветровых нагрузок. Исходное натяжение, созданное при монтаже, неизбежно снижается из-за явления ползучести материала, микропросадок контактных поверхностей и самоотвинчивания.
Пропуск первичного планового осмотра может привести к развитию недопустимых деформаций, появлению люфтов и, как следствие, к снижению общей жёсткости каркаса.
График контрольных мероприятий логично привязать к завершению всех строительно-монтажных работ и началу штатного использования объекта. Оптимальным считается проведение комплексной проверки через десять–двенадцать месяцев после ввода в эксплуатацию.
Этот срок позволяет соединениям пройти полный цикл сезонных температурных изменений, что наиболее ярко проявляет потенциальные слабые места. Для зданий, установленных в регионах со значительной сейсмической активностью или на слабых, просадочных грунтах, допустимо смещение первой проверки на более ранний срок, например, через шесть–восемь месяцев.
Повторные осмотры после проведённого обслуживания назначаются уже согласно общему регламенту, но не реже одного раза в три–пять лет.
Основным методом контроля остаётся проверка фактического момента затяжки ключом с динамометрической головкой. Данный инструмент обеспечивает измерение прилагаемого усилия с точностью до ±3%.
Перед началом работ следует обстучать соединения молотком среднего веса для выявления грубых ослаблений, которые проявятся характерным дребезжанием шайбы или гайки. Затем динамометрическим ключом, чей предел измерения должен как минимум на 20% превышать требуемое значение момента, производится контрольный проворот гайки.
Если гайка начинает проворачиваться при усилии, меньшем установленного проектом, соединение признаётся ослабленным и требует полной процедуры подтяжки.
Технология подтяжки требует строгой последовательности действий. Категорически запрещается дотягивать гайку от достигнутого положения.
Необходимо предварительно ослабить крепёж, а затем затянуть его заново до проектного усилия. Использование ударных гайковёртов для данной операции недопустимо, так как они не обеспечивают контролируемое нагружение.
Применяются только ключи с плавно возрастающим крутящим моментом — механические, гидравлические или электронные. Затяжку всегда ведут от центра узла к его краям, перекрестным способом, чтобы избежать перекоса присоединяемого элемента. Для крупных фланцевых стыков это правило носит принципиальный характер.
Значения требуемых моментов устанавливаются рабочей документацией и зависят от класса прочности болта, его диаметра и назначения узла. Для наиболее распространённых в каркасах высокопрочных болтов диаметром М20–М24 класса 8.8 момент затяжки может находиться в диапазоне от 400 до 800 Н·м.
Эти цифры не являются произвольными, они базируются на расчёте, обеспечивающем возникновение в стержне болта расчётного растягивающего усилия. Именно это усилие создаёт силу трения между соединяемыми деталями, которая и передаёт основную нагрузку в узле.
Использование табличных данных без привязки к конкретному проекту может привести как к недостаточному, так и к разрушающему натяжению.
Параллельно с контролем момента обязателен визуальный осмотр состояния крепежа и прилегающих металлоконструкций. Следует искать признаки коррозии, которая могла начаться в зазорах, микроповреждения резьбы, сколы и деформации гаек.
Наличие ржавчины в месте контакта шайбы с поверхностью элемента часто прямо указывает на относительное движение, то есть на ослабление. В таком случае соединение подлежит разборке, зачистке контактных плоскостей и сборке на новом крепеже.
Повторное использование болтов, гайки которых уже подвергались затяжке до пластического состояния, противоречит нормам и снижает надёжность конструкции.
Нормативной базой для данных работ в России выступает свод правил СП 16.13330.2017, который регламентирует контроль натяжения болтов в стальных конструкциях. Дополнительные указания содержатся в ГОСТ Р 52644 для высокопрочного крепежа.
Эти документы предписывают обязательный выборочный контроль для 10% соединений в каждой партии, но не менее пяти штук одного типоразмера на объекте. Если в выборке обнаруживается более одного ослабленного крепления, проверку расширяют до 30%, а при дальнейшем обнаружении дефектов — проводят сплошной контроль всех узлов данной серии.
Такой статистический подход гарантирует объективную оценку состояния каркаса.
Крайне полезно применять метод маркировки уже проверенных соединений. После достижения требуемого момента затяжки на гайку и выступающий торец болта наносят несмываемую краску, рискуя через оба элемента.
В дальнейшем, даже при беглом осмотре, смещение этой метки будет очевидным сигналом о самопроизвольном отвинчивании. Данный приём существенно экономит время при последующих плановых обходах.
Ведение подробного журнала, где фиксируются номер узла, дата проверки, приложенное усилие и имя специалиста, превращает обслуживание из формальности в управляемый процесс, позволяющий отслеживать историю поведения каждого конкретного стыка.
Не стоит пренебрегать и таким фактором, как состояние основания. Модульные здания, смонтированные на винтовых сваях или временных опорах, могут испытывать небольшие, но неравномерные осадки в первый год.
Эти подвижки напрямую влияют на каркас, перераспределяя нагрузки в узлах. Поэтому перед проверкой болтовых соединений целесообразно провести нивелировку опорных отметок здания.
Выявленные крены или просадки более допустимых значений, указанных в проекте, необходимо устранить в первую очередь. Лишь после стабилизации геометрии основания можно приступать к точной регулировке механических связей в самой конструкции, иначе их настройка окажется недолговечной.
Работа с динамометрическим инструментом требует его регулярной поверки. Ключ, упавший или используемый на пределе своих возможностей, может давать значительную погрешность.
Каждые полгода, а также после любого сильного механического воздействия, инструмент следует калибровать на специальном стенде. Для ответственных операций профессионалы часто применяют два ключа: один более мощный для основной затяжки, а второй, более точный в среднем диапазоне, для финального контроля.
Такой подход минимизирует риски человеческой ошибки и износа измерительного приспособления. Помните, что надёжность всего здания в конечном итоге зависит от точности нескольких десятков Ньютон-метров, приложенных к ключу в нужный момент и в нужном месте.
