Методы заводской балансировки многоэтажного модуля
Правильная балансировка объемного блока на производственной площадке выступает краеугольным камнем для его последующей безопасной транспортировки, подъема и монтажа. Смещенный центр тяжести грозит возникновением опасных кренов, способных повредить конструкцию, создать нерасчетные нагрузки на узлы крепления и даже привести к аварийной ситуации на строительной площадке.
В связи с этим работы по определению и корректировке положения этой ключевой точки проводят с особой тщательностью, используя как теоретические вычисления, так и физические способы воздействия на объект. Основной целью всего комплекса мероприятий становится приведение фактического центра масс в проектное положение, которое гарантирует стабильность модуля во всех предусмотренных технологических операциях.
Первый этап всего процесса заключается в выполнении детального инженерного анализа, основанного на рабочей документации. Специалисты рассчитывают положение центра тяжести для собранного блока еще до начала его физической сборки, используя данные о весе и геометрических координатах всех без исключения элементов.
В эту группу входят не только капитальные конструкции, такие как каркас, стеновые панели и перекрытия, но и инженерное оборудование, сантехнические приборы, элементы отделки и даже меблировка. Масса стандартного железобетонного перекрытия толщиной 160 миллиметров в расчете на квадратный метр может достигать 400 килограммов, а вес смонтированного инженерного узла с котлом и бойлером нередко превышает полторы тонны, что существенно влияет на общую картину.
Математическую модель строят, разбивая модуль на простые геометрические фигуры с известными весовыми характеристиками. Координату центра масс по каждой из осей находят, используя принцип статических моментов; для оси X она рассчитывается по формуле Xцм = Σ(Mi * Xi) / ΣMi, где Mi — масса отдельного элемента, а Xi — координата его собственного центра тяжести.
Аналогичные вычисления выполняют для осей Y и Z, получая трехмерные координаты искомой точки внутри конструкции. Современное проектирование практически полностью полагается на специализированное программное обеспечение, которое автоматически интегрирует данные из моделей BIM, учитывая каждую деталь.
Подобный цифровой двойник позволяет с высокой точностью, до нескольких сантиметров, предсказать поведение реального объекта.
Однако теоретический расчет, каким бы точным он ни был, всегда требует последующей физической проверки и, часто, корректировки. Непредвиденные отклонения в массе материалов, небольшие изменения в расположении коммуникаций или монтаже оборудования неизбежно вносят свои коррективы.
Для экспериментального определения реального положения центра тяжести собранного модуля применяют метод уравновешивания. Конструкцию устанавливают на систему опор, включающих тензометрические датчики, которые с высокой точностью фиксируют величину нагрузки на каждом участке.
Зная значения этих усилий и геометрию точек опоры, инженеры могут вычислить фактические координаты центра масс через решение системы уравнений равновесия.
Расхождение между расчетным и фактическим положением этой точки становится основанием для проведения балансировочных мероприятий. Допустимое отклонение регламентируется технологической картой и часто не превышает 1-2% от соответствующего габаритного размера модуля в конкретной плоскости.
Для блока длиной 12 метров смещение центра тяжести вдоль продольной оси более чем на 12-24 сантиметра может считаться критическим и требующим вмешательства. Корректировку осуществляют путем добавления балансировочного груза или, наоборот, облегчения определенной зоны.
Балласт, представляющий собой стальные плиты или бетонные блоки, жестко закрепляют в специально предназначенных для этого силовых точках каркаса, чаще всего в районе нижнего обвязочного профиля.
Стратегия размещения корректирующих масс подчиняется простому правилу: груз устанавливают в точке, диаметрально противоположной направлению нежелательного смещения центра тяжести. Если расчеты показывают, что модуль имеет крен в сторону фасадной стены из-за тяжелого остекления, балласт фиксируют у противоположной, внутренней перегородки.
Массу необходимого груза определяют по формуле mб = (Δ * M) / L, где Δ — измеренное смещение центра масс, M — полный вес модуля, а L — расстояние от точки подвеса балласта до оси, вокруг которой происходит крен. Практика показывает, что для большинства жилых модулей масса добавляемого балансира редко превышает 2-3% от общего веса конструкции.
Окончательным шагом всей процедуры служит контрольная проверка после установки всех балансировочных элементов. Модуль снова подвергают измерениям на опорных тензодатчиках, чтобы убедиться в попадании координат центра тяжести в допустимый коридор значений.
Протокол испытаний, включающий все исходные данные, расчетные и фактические параметры, становится обязательным приложением к паспорту изделия. Этот документ необходим для разработки схемы строповки, выбора грузозахватных приспособлений и планирования траектории подъема краном.

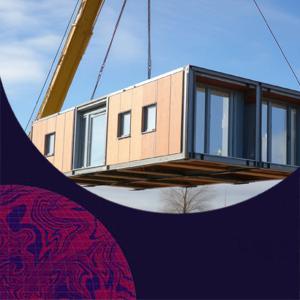

Грамотно проведенная балансировка обеспечивает плавный и безопасный подъем конструкции, когда она занимает строго горизонтальное положение без малейших признаков самопроизвольного поворота в пространстве. Последующая транспортировка также проходит без инцидентов, поскольку правильно расположенный центр масс минимизирует раскачивание и динамические нагрузки на блок.
Таким образом, тщательные вычисления и точная физическая корректировка на заводском этапе напрямую влияют на надежность, скорость и экономическую эффективность всего процесса монтажа здания модульного типа.
