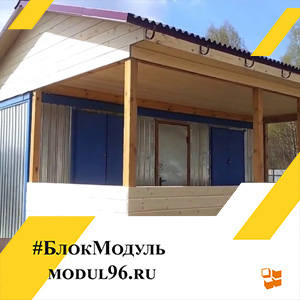

Когда перед вами стоит задача соединить основное строение с открытой площадкой под общим покрытием, приходится решать сразу две инженерные проблемы. Первая касается организации надёжного сопряжения двух конструктивных элементов, имеющих разную глубину опирания на грунт.



Вторая связана с созданием кровельной системы, которая защитит от осадков и модуль, и примыкающую зону отдыха.



Начнём с узла примыкания. Модульное сооружение опирается на точечные фундаменты — винтовые сваи или бетонные блоки, расположенные строго по углам и в местах пересечения несущих рам.



Терраса, как правило, имеет ленточное основание меньшего заглубления либо опирается на регулируемые винтовые опоры. Разная жёсткость этих базисов при сезонных подвижках почвы приводит к вертикальному взаимному перемещению. Чтобы стык не разрушался, между полом модуля и настилом уличной площадки проектируют компенсационный шов шириной от 15 до 25 мм. Этот промежуток заполняют эластичным материалом — например, вспененным полиэтиленовым жгутом или специальной профильной резиной, сверху закрывая планкой из оцинкованной стали.



При сборке важно выставить уровень чистого пола внутри строения и верхней плоскости дощатого покрытия террасы. Допустимый перепад составляет не более 5-8 мм на метр длины.



Превышение этого значения создаст опасность спотыкания, а при меньшем уклоне вода начнёт затекать под стену. Практическое решение: финишный слой настила снаружи располагают на 10-15 мм ниже, чем порог дверного проёма. Этот небольшой порожек предотвращает задувание снега и сток дождевых капель внутрь.



Теперь о конструкции навеса. Соединение кровли над модулем и пристройкой чаще всего выполняют по двум схемам: общая стропильная система с единым скатом либо раздельные фермы, стыкуемые через дополнительный прогон.



Для ширины террасы до 3 метров предпочтителен первый вариант — он минимизирует количество потенциально протекающих узлов. При этом стропила укладывают непрерывно от конька модуля до внешней опоры на столбах площадки. Важно соблюдать уклон не менее 10-15 градусов для профнастила или 5-7 градусов для фальцевой металлической кровли. В случае плоской террасы с небольшим уклоном потребуется внутренний водосток с воронками, что существенно усложняет систему.



Стыковка двух кровельных плоскостей, расположенных под разными углами, реализуется через ендову — внутренний желоб. Её монтируют из листовой стали толщиной 0.7-1.0 мм с обязательными фартуками и отбортовками.



Нижняя планка ендовы заводится под общее покрытие на 200-250 мм с каждой стороны, а верхняя часть перекрывается специальным уплотнителем. В регионах с интенсивными снегопадами под ендовой устанавливают дополнительную сплошную обрешётку из доски 25x100 мм без зазоров, что предотвращает продавливание.



Важнейший элемент — опорные столбы для навеса над террасой. Их устанавливают независимо от площадки, заглубляя ниже глубины промерзания грунта для вашей местности.



Для Московского региона эта величина составляет 1.4-1.5 метра. В качестве материала идеальна стальная труба круглого сечения диаметром 76-89 мм или профильная труба 80x80 мм со стенкой 3-4 мм. Деревянные опоры из бруса 150x150 мм обрабатывают антисептиком и гидроизолируют в месте контакта с бетоном — оборачивают рубероидом или используют специальные стальные башмаки.



Крепление прогонов к стойкам выполняют сварными пластинами или болтовыми соединениями класса прочности 8.8. Для каждого узла необходимо не менее двух болтов М12-М16 с гроверными шайбами, исключающими самоотвинчивание.



Сверху на прогоны монтируют обрешётку: для металлочерепицы с шагом 350-400 мм, для ондулина — сплошной настил с разбежкой листов фанеры ФСФ толщиной 10 мм.



Сопряжение кровли навеса со стеной модуля — отдельная ответственность. Здесь используют пристенный профиль Г-образной формы из оцинкованной стали с полимерным покрытием.



Одна полка заводится под кровельный лист, другая прилегает к вертикальной поверхности с нахлёстом не менее 150 мм. Верхний край герметизируют бутилкаучуковой лентой и закрывают металлическим фартуком, фиксируя к стене дюбель-гвоздями с шагом 300 мм. Для вентиляции подкровельного пространства оставляют зазор 20-30 мм между утеплителем и контробрешёткой.



Рассмотрим типичную ошибку: жёсткое сцепление стропил навеса с несущей рамой модуля. Это недопустимо из-за разных осадок фундаментов.



Решением служит скользящее соединение — металлический кронштейн с продольным пазом длиной 50-60 мм, позволяющий стропилу перемещаться в вертикальной плоскости на



10 мм относительно стены. Аналогично выполняют опирание прогонов на столбы: через резиновые прокладки толщиной 10 мм, компенсирующие температурные расширения.



Для регионов с частыми ураганами (ветровые районы III и выше) требуется дополнительная фиксация. Крепёж каждого стропила к мауэрлату осуществляют скруткой из отожжённой проволоки диаметром 4-5 мм, пропущенной сквозь просверленное отверстие и прикрученной к анкеру в стене.



Этот простой приём сохранит кровлю при порывах до 30 м/с.



Гидроизоляция стыка настила террасы с фундаментом модуля выполняется с помощью П-образного профиля. Его нижняя полка заходит под плитку или террасную доску на 50 мм, а вертикальная стенка прилегает к цоколю.



Для отвода воды профиль устанавливают с уклоном 5-10 мм на каждый метр в сторону от строения.



Наконец, обратим внимание на террасную доску из ДПК — композита древесно-полимерного. Она требует зазоров на температурное расширение: при длине элемента 3 метра оставляют 6-8 мм с каждого торца.



Крепят такие доски скрытым способом — специальными кляймерами из нержавейки, вставляемыми в паз. Не используйте саморезы в лоб — через сезон покрытие покоробится, а в месте проколов начнётся гниение.



При выборе материала для опор навеса отдайте предпочтение лиственнице, обработанной огнебиозащитой. Она при контакте с влагой не гниёт, а наоборот, становится только прочнее.



Металлические стойки обязательно бетонируйте в стаканы выше уровня земли на 100-150 мм, чтобы предотвратить коррозию в зоне постоянной сырости.



Правильная последовательность монтажа: сначала полностью собирается модуль с собственной кровлей, затем выносятся оси террасы и устанавливаются опорные столбы навеса, и лишь потом монтируется сама площадка и накрывается общая крыша. Нарушение этой очерёдности приводит к перекосам и необходимости переделывать узлы примыкания.
