Модульное здание или быстровозводимое (БМЗ) из сэндвич-панелей: тактико-техническое сравнение

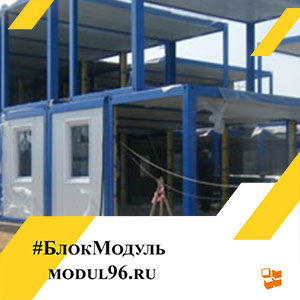

В строительной практике выбор между модульной компоновкой и конструкцией из панелей напрямую связан с задачами, бюджетом и сроками. Первое решение предполагает готовые объемные блоки, которые доставляются на площадку и соединяются в единый корпус.
Второе формируется на основе металлического каркаса, куда монтируются многослойные панели с утеплителем.
Скорость реализации — основное отличие. В случае с модульными блоками монтаж ограничивается установкой готовых секций, и при подготовленном фундаменте объект до 1000 м² можно собрать за 3–4 недели.
Сэндвич-панели требуют возведения несущего каркаса из стали, что увеличивает время. На возведение объекта той же площади в среднем уходит от 2 до 3 месяцев.
Стоимость работ складывается из цены материалов, логистики и трудозатрат. Модуль обходится дороже на старте: цена за квадратный метр может колебаться от 40 до 60 тысяч рублей при заводской отделке.
При этом здание полностью готово к эксплуатации и не требует значительных вложений в инженерные сети. Каркас с панельной оболочкой обойдется в пределах 25–35 тысяч рублей за квадратный метр, но сюда нужно прибавить прокладку коммуникаций и отделочные операции.
При транспортировке разница заметна. Блоки представляют собой объемные конструкции, что ограничивает доставку габаритами дорог и подъемной техники.
Если длина блока превышает 12 метров, перевозка усложняется и требует специальных разрешений. Панели перевозятся пачками, занимают меньше места, и для их перевозки достаточно стандартных длинномерных фур.
Этажность — еще один параметр, где различия очевидны. Модульные системы чаще всего ограничены тремя уровнями, так как вес блоков при увеличении числа этажей резко возрастает.
В случае с каркасными решениями предел выше: допускается 5–6 этажей при условии усиленного металлокаркаса и расчетной жесткости соединений. Для складов или производственных корпусов это дает преимущество в экономии территории.
Гибкость планировки в модулях ниже, чем у панельных конструкций. Габариты блоков зависят от размеров кузова грузовика, чаще всего это ширина 3–3,5 метра и длина до 12 метров.
Стены внутри зачастую несущие, поэтому изменения после монтажа минимальны. Панели позволяют формировать пролеты до 18 метров без промежуточных колонн, а внутренние перегородки легко переставляются, если требуется изменить конфигурацию помещений.
По теплоизоляции оба варианта используют близкие материалы. В модулях применяются минераловатные маты плотностью 80–100 кг/м³ толщиной от 150 мм.
Панели выпускаются с утеплителем из базальтовой ваты или пенополиуретана толщиной 80–200 мм. Сопротивление теплопередаче конструкции при толщине 150 мм достигает 4,0 м²·°С/Вт, что соответствует нормативам СП 50.13330.
При выборе инженерных систем есть различие. В модульных зданиях проводка и сантехника заводского изготовления, уже встроены в стены и потолки.
Это ускоряет запуск, но усложняет последующую модернизацию. Каркасные решения требуют монтажа на площадке, зато владелец получает свободу при распределении трасс и подборе оборудования.
По долговечности оба типа конструкций при соблюдении требований дают срок службы более 30 лет. Защитные покрытия металлокаркаса изготавливаются по ГОСТ 23118, а панели комплектуются оцинкованными и окрашенными листами толщиной 0,5–0,7 мм.
В модулях обшивка аналогичная, но стыки блоков чаще подвержены протечкам, если не выполнена качественная герметизация.
Фундаментные требования отличаются по нагрузке. Вес модулей выше, поэтому под ними часто делают ленточное основание с расчетной глубиной заложения ниже уровня промерзания.
Панельные корпуса легче, в некоторых случаях достаточно свайно-винтового основания или облегченной монолитной плиты. Это снижает стоимость земляных работ.
Практика показывает, что при сезонном использовании или временных объектах выгоднее модульные комплексы, так как их можно демонтировать и перевезти на другое место. Это востребовано для вахтовых поселков или мобильных офисов на строительных площадках.
Панельные корпуса демонтажу подлежат только частично, их перенос требует больших затрат и теряет экономический смысл.
Вопрос пожарной безопасности регулируется СП 2.13130. Минераловатные панели относятся к группе НГ — негорючие материалы, что позволяет использовать их для промышленных зданий.
Пенополиуретановые наполнители дают более высокие теплотехнические показатели, но относятся к Г2–Г3, что ограничивает применение. В модулях чаще всего встречается утепление на основе ваты, что повышает огнестойкость.
Уровень звукоизоляции различается в зависимости от типа материала. Панели с базальтовым наполнителем толщиной 150 мм дают индекс изоляции воздушного шума порядка 40–45 дБ.
В модулях с аналогичным утеплением показатели сопоставимы. Однако из-за наличия технологических стыков между блоками акустическая защита может снижаться, поэтому требуется дополнительное уплотнение.
По отделке интерьера модульные решения выигрывают в скорости: стены сразу покрыты влагостойким гипсокартоном, напольное покрытие уложено на заводе, потолочные панели смонтированы. Для панельных корпусов отделка выполняется на месте и зависит от проектного бюджета. Это удлиняет сроки, но дает выбор материалов и стилей.
Эксплуатационные затраты различаются незначительно. Оба варианта при правильной теплоизоляции требуют сопоставимого количества энергии на отопление.
Затраты на ремонт в модулях выше при повреждении, так как замена отдельной панели невозможна — меняется целый блок. В панельных корпусах достаточно заменить поврежденный участок обшивки или утеплителя.
Для холодных регионов предпочтение отдают панельным корпусам с увеличенной толщиной утеплителя до 200 мм, что соответствует нормативу по сопротивлению теплопередаче 4,8 м²·°С/Вт. Модули ограничены заводскими стандартами толщины, что иногда не позволяет достигнуть требуемого коэффициента без дополнительного утепления.
Ветровая устойчивость зависит от каркаса. Для панельных систем применяются стальные колонны сечением 200×200 мм, соединенные болтами класса прочности 8.8, что обеспечивает расчетное сопротивление ветровым нагрузкам до 0,38 кПа.
Модульные блоки имеют жесткий каркас из профильных труб 100×100 мм, и устойчивость достигается за счет общей массы конструкции.
Если рассматривать срок окупаемости, то для постоянных объектов рациональнее панельные решения. Их стоимость на квадратный метр ниже, а гибкость планировки позволяет лучше адаптировать площадь.
Модули оправданы в тех случаях, где важен быстрый ввод и возможность перемещения.
Общая практика показывает, что выбор между двумя технологиями зависит от задач. Для офисов временного назначения, вахтовых поселков и мобильных комплексов рациональнее модули.
Для производственных корпусов, складов и торговых центров чаще применяют панели с металлокаркасом, где критична свобода планировки и этажность.
