Модульный магазин: витринное остекление и вход
При возведении сборного торгового павильона две ключевые зоны требуют особого инженерного внимания: наружные светопрозрачные конструкции для демонстрации товара и узел пропуска покупателей. От их грамотного проектирования зависит не только привлекательность точки для клиентов, но и сохранность тепла внутри, а также безопасность в часы пик.
В случае с быстровозводимыми объектами классические решения из кирпича или монолита здесь не подходят – приходится учитывать подвижки каркаса и ограничения по массе элементов.

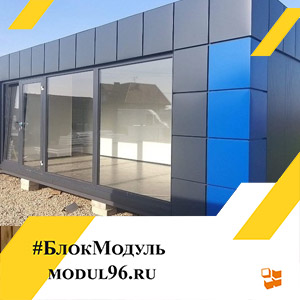

Витринное остекление в таком строении чаще всего выполняют из закалённого стекла толщиной от 6 до 12 мм, выдерживающего ветровые нагрузки до 2 кПа. Для регионов с частыми ураганами стоит увеличить этот параметр до 3 кПа, применяя триплекс (два листа с полимерной прослойкой).
Такая конструкция при разрушении не осыпается осколками, а остаётся на плёнке, что критично для зон с высокой проходимостью. Помимо прочности, важна теплоизоляция: коэффициент сопротивления теплопередаче R для холодных районов должен быть не менее 0,8 м²·°С/Вт. Достигается это использованием двухкамерных пакетов с шириной камеры 16 мм и низкоэмиссионным напылением i-glass.
При выборе профильной системы для витрины отдавайте предпочтение алюминиевым конструкциям с терморазрывом из полиамида. Без такой вставки мостик холода снизит температуру внутренней поверхности стекла на 5–7 градусов, вызывая конденсат и наледь.
Для южных широт допустим холодный алюминий – он дешевле и легче, но в умеренном климате лучше переплатить 20–30% за терморазрывную систему. Стальные несущие рамы применяют редко из-за большого веса, однако если магазин расположен в сейсмической зоне (более 7 баллов), сталь предпочтительнее благодаря пластичности.
Фиксация стеклянных полотен в рамах выполняется двумя способами: структурным (клеевым) или прижимным с использованием штапиков. Первый метод даёт идеально гладкую поверхность без видимых деталей крепежа – идеально для премиум-витрин.
Но он требует строгого соблюдения технологии склеивания силиконовыми составами с прочностью на сдвиг не менее 1,5 МПа. Второй способ проще в монтаже и ремонте: достаточно открутить планки, чтобы заменить разбитый элемент. При этом ширина прижимного профиля не должна быть меньше 25 мм, иначе нагрузка на точечные крепления станет критической.
Теперь рассмотрим входную группу. Для модульного магазина типовое решение – распашные двери с доводчиками и системой «антипаника».
Ширина проёма в чистоте для торговых точек площадью до 150 м² составляет не менее 1200 мм, а лучше 1500 мм, чтобы два человека могли разойтись без задержек. Высота проёма редко делается ниже 2100 мм – иначе крупногабаритные товары (тележки, велосипеды) будет неудобно заносить. Сами дверные полотна изготавливают из того же закалённого стекла, что и витрины, но часто дополняют нержавеющими накладками в нижней части на высоту 300–400 мм – это защищает от ударов тележками и ногами.
Обязательное требование к входу – наличие порога высотой не более 25 мм для беспрепятственного проезда инвалидных колясок. В регионах с сильными снегопадами этот порог делают съёмным или оснащают подогревом (греющий кабель мощностью 30–40 Вт/м).
Ещё один нюанс: уплотнители по периметру двери. Используйте магнитные или силиконовые профили – они служат дольше резиновых (5 лет против 2), не дубеют на морозе до -40°C. Зазор между полотном и коробкой не должен превышать 3 мм, иначе сквозняки сведут на нет все усилия по утеплению.
В части доводчиков для модульного магазина лучше устанавливать модели с регулировкой скорости закрывания в двух диапазонах: основной (от 180° до 15°) и финишный (от 15° до 0°). Время полного закрытия двери устанавливайте не менее 5–7 секунд – так пожилые люди и родители с колясками успевают пройти.
Сила доводчика подбирается по массе полотна: для стеклянной двери весом 40 кг нужен механизм класса EN3, а для 80 кг – EN5. Не экономьте на этой детали: дешёвые доводчики быстро текут маслом на холоде, и дверь начинает хлопать, разрушая стекло.
Когда модульное строение собирается из отдельных блоков, неизбежно возникают температурные швы между секциями. Витринное остекление и входную коробку нельзя жёстко привязывать к двум соседним панелям – иначе при сезонных подвижках (до 5 мм на метр длины) стекло лопнет.
Решение – установка компенсаторов в виде скользящих опор для алюминиевых стоек и заполнение швов эластичным герметиком на основе MS-полимеров (допустимое удлинение 25%). Такой состав держится 15–20 лет, не трескаясь под ультрафиолетом.
Для северных регионов стоит предусмотреть тамбур перед входом – даже двухстворчатая конструкция не спасёт от утечек тепла при частом открывании. Минимальная глубина тамбура для модульного магазина – 1500 мм, чтобы двери не задевали друг друга.
Внутри тамбура устанавливают резиновые коврики для очистки обуви и электрическую конвекционную завесу мощностью 3–5 кВт, включающуюся при опускании температуры на улице ниже -10°C. Воздушная струя должна перекрывать весь проём по ширине и высоте, для чего сопло размещают над притолокой с углом наклона 30° внутрь помещения.
Противопожарные требования вносят свои коррективы. Входная дверь в магазине площадью более 200 м² должна иметь класс EI30 – то есть сопротивляться огню 30 минут.
Это достигается установкой стального короба с базальтовым наполнителем и использованием огнестойкого стекла (например, пиросил или закалённый триплекс с гелевым слоем). Такое остекление весит на 40% больше обычного, поэтому петли и коробку нужно усиливать. В случае с модульными конструкциями часто применяют готовые блоки «дверь-витрина» заводской готовности, где уже соблюдены все противопожрарзрывы.
Практический совет по монтажу: никогда не зажимайте стекло в раме наглухо. Между кромкой пакета и профилем оставляют зазор 4–5 мм, заполняемый силиконовым компаундом или неопреновыми прокладками.
Это компенсирует тепловое расширение стекла (коэффициент 9×10^{-6} 1/°C). Для прозрачной части витрины высотой 2,5 метра изменение температуры на 50°C даст приращение длины около 1,1 мм – без зазора стекло треснет у торца. Также следите, чтобы установочные клинья (пластиковые или пробковые) располагались на расстоянии не более 600 мм друг от друга и обязательно под всеми точками крепления фурнитуры.
Отдельно скажу про освещение витрины: встраиваемые светодиодные ленты нельзя клеить прямо на стекло, так как перегрев точечной зоны свыше 60°C может вызвать термическое разрушение. Используйте алюминиевые профили-рассеиватели, которые одновременно служат теплоотводом.
Для входной группы предусмотрите наружный козырёк с вылетом не менее 600 мм – он защитит доводчики и уплотнители от обледенения, а также предотвратит попадание дождевой воды на порог. Уклон козырька делайте не менее 10 градусов в сторону улицы, с капельником из оцинкованной стали.
При заказе модульного магазина у производителя всегда запрашивайте расчёт ветровой нагрузки на остекление по СП 20.13330. Согласно этому документу, для высоты здания до 10 метров и типа местности «городская застройка» нормативное значение ветрового давления составляет 0,23 кПа, но с коэффициентом пульсаций 1,4 итоговая нагрузка доходит до 0,32 кПа.
Проектировщики часто закладывают запас 50% – то есть стекло должно держать 0,5 кПа, что соответствует 12-миллиметровому закалённому листу. Не соглашайтесь на меньшую толщину, даже если поставщик уверяет в экономии.
И последний момент по входам: при высокой проходимости (более 100 человек в час) вместо распашных дверей лучше установить раздвижные системы с автоматическим приводом. Для модульного исполнения выпускаются готовые порталы с электромеханическим механизмом мощностью 150 Вт и датчиками движения на высоте 1,2 метра.
Такое решение увеличивает стоимость узла на 40–50%, но исключает удары створок о коробку и снижает износ уплотнителей втрое. Учтите, что для автономного магазина без центрального электроснабжения (например, сезонного) придётся вернуться к ручным дверям – и тогда особенно тщательно подбирайте доводчики.
