Организация вентиляции с рекуперацией в условиях модульной сборки

Модульное строительство диктует жесткие рамки для инженерных систем. Ограниченное межпотолочное пространство, обычно 250-400 миллиметров, требует особого подхода к компоновке оборудования. Применение рекуператоров становится необходимым для сохранения тепловой энергии.

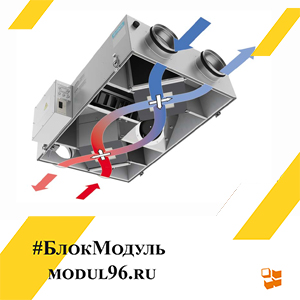

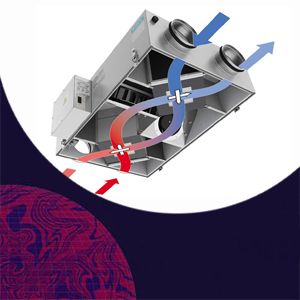

Пластинчатый рекуператор обладает компактными габаритами, что идеально подходит для тесных условий. Его высота часто не превышает 200-250 миллиметров. Передача тепла между встречными потоками осуществляется через алюминиевые или пластиковые пластины.

Роторный тип аппарата обеспечивает более высокий КПД, достигающий 85%. Его конструкция требует несколько большего монтажного пространства из-за вращающегося барабана. Для скрытого размещения в потолке он подходит реже.

Воздуховоды из оцинкованной стали сечением 100-150 миллиметров остаются стандартом для разводки. Их прочность и гладкая внутренняя поверхность обеспечивают минимальные потери давления. Гибкие алюминиевые рукава используют для подключения конечных точек.

Прямоугольные каналы эффективно используют доступную высоту подпотолочной зоны. При стандартной высоте 100 миллиметров их ширина может составлять 200-300 миллиметров. Это позволяет разместить их в самом узком месте конструкции.

Круглые стальные трубы демонстрируют лучшие аэродинамические характеристики. Их эквивалентный диаметр подбирают по скорости потока 2-3 метра в секунду. Такая скорость гарантирует бесшумную работу сети.

Гибкие изолированные воздуховоды применяют для обхода сложных участков. Их тепловая изоляция толщиной 20-25 миллиметров предотвращает образование конденсата. Монтаж таких элементов требует надежной фиксации хомутами.

Основную магистраль рационально прокладывать по центральной оси модуля. Это создает симметричную систему с минимальной длиной веток. От центральной линии ответвляются каналы меньшего диаметра к помещениям.

Приточные и вытяжные трассы необходимо разносить на расстояние не менее 300 миллиметров. Такое разделение минимизирует перетекание потоков. Тепловая изоляция в местах пересечения конструкций обязательна.

Рекуператор устанавливают в зоне с легким доступом для сервиса, часто около санузла. Это обеспечивает компактность инженерного узла. Подводящие патрубки аппарата ориентируют согласно схеме движения воздуха.

Для расчета производительности системы применяют формулу L = n * V, где n – кратность воздухообмена, V – объем комнаты. Нормативная кратность для жилых помещений составляет 0,35-1 час⁻¹. Санузел требует 25-50 м³/час.

Подбор диаметров каналов ведут по формуле S = L / (3600 * v), где S – площадь сечения, L – расход, v – скорость. Скоростной напор в магистрали поддерживают в диапазоне 3-4 м/с. На ответвлениях этот параметр снижают до 2 м/с.

Шумоглушители длиной 600-900 миллиметров монтируют до и после агрегата. Их сечение должно точно соответствовать размеру воздуховода. Акустическая обработка снижает уровень звука на 15-20 дБ.

Электрический канальный нагреватель мощностью 1-3 кВт предотвращает обмерзание теплообменника. Его устанавливают на приточном патрубке после рекуператора. Автоматика включает подогрев при температуре ниже -5°C.

Дренажный отвод конденсата оснащают сифоном и отводят в канализацию. Уклон трубопровода выдерживают не менее 1-2 градусов. Это исключает застой влаги внутри системы.

Монтаж начинают с разметки трасс согласно рабочей документации. Крепежные элементы устанавливают с шагом 1,2-1,5 метра для стальных каналов. Горизонтальность участков контролируют лазерным уровнем.

Соединения секций герметизируют специальными лентами или мастиками. Фланцевые стыки уплотняют резиновыми прокладками. Последующая опрессовка системы выявляет возможные утечки.

Балансировку расходов выполняют с помощью диафрагм или дроссель-клапанов. Измерения проводят анемометром или питотом. Фактические показатели не должны отклоняться от проектных более чем на 10%.

Автоматика регулирует производительность вентиляторов по датчику СО₂. Современные контроллеры позволяют программировать недельные графики работы. Дистанционный пульт дает возможность корректировать режимы.

Периодическое обслуживание включает очистку фильтров грубой и тонкой очистки. Внешние панели моют каждые 3 месяца, внутренний блок – ежегодно. Теплообменник продувают сжатым воздухом под низким давлением.

Проверку состояния роторного барабана или пластин проводят каждые 2-3 года. Механические повреждения могут снизить эффективность теплообмена. Своевременная замена изношенных узлов продлевает срок службы.

Качественная организация воздухораспределения достигается подбором решеток с регулируемыми жалюзи. Их располагают в верхней зоне помещений на расстоянии от углов. Это способствует равномерному перемешиванию атмосферы.

Соблюдение нормативных расстояний до строительных конструкций обязательно. Зазор между воздуховодом и плитой перекрытия должен составлять минимум 50 миллиметров. Это пространство заполняют негорючим изолятором.

Итоговая приемка системы включает измерение шумовых характеристик. Уровень звука в жилых комнатах не должен превышать 30 дБА в ночное время. Документацию по исполнительной съемке передают заказчику.
