Особенности устройства пожарных выходов в модульных зданиях
При проектировании эвакуационных путей в зданиях блочной сборки необходимо учитывать специфику конструктивной схемы и ограничения, связанные с типоразмерами модулей. В классических объемно-блочных решениях габарит одного сегмента редко превышает 12,0×3,5 м, что определяет и компоновку внутренних коридоров, лестничных клеток и переходов.
На объектах временного или постоянного размещения людей количество аварийных маршрутов рассчитывается на основе норматива СНиП 21-01-97*, а также СП 1.13130.2009. Согласно последнему, длина пути до выхода не должна превышать 25 м при наличии одного направления эвакуации и 50 м при двух.
При двух- и трёхэтажной застройке выходы с верхнего уровня обязательно дублируются. Устанавливаются наружные маршевые лестницы с шириной не менее 0,9 м. Такие лестницы должны иметь уклон не более 1:1,75, поручень высотой от 0,9 до 1,2 м и подступенок не выше 220 мм.
Расчёт количества ступеней производится по формуле: H = n × h, где H — высота этажа, h — высота одной ступени, n — число подъемов. Для зданий на два уровня, при средней высоте 3,3 м между перекрытиями, требуется минимум 15 ступеней.
Конструкция выполняется преимущественно из стального профиля с антикоррозионным покрытием. Применение алюминиевых ступеней допустимо, если нагрузка на марш не превышает 2,0 кН/м².
Огнестойкость материалов элементов эвакуационных систем должна соответствовать классу К0. Для наружных лестниц используется металлокаркас с огнезащитной обработкой не ниже II степени.
Допускается использование порошковых составов с плотностью нанесения от 0,5 до 1,2 кг/м², обеспечивающих предел огнестойкости не менее 45 минут. Внутренние пути эвакуации, проходящие по коридорам модулей, выполняются с применением противопожарных перегородок с огнестойкостью EI-30 и дверей класса не ниже EIS-60.
В случае размещения зданий в климатических подзонах с расчётной температурой ниже –30 °C, все выходы должны иметь тамбур-шлюз с двухстворчатой распашной дверью.
При необходимости размещения нескольких блоков в линию, допускается организация выхода через соседний модуль. При этом проем между секциями не может быть уже 0,8 м, а обрамление выполняется из негорючего материала группы НГ. Не допускается установка скользящих дверей или поворотных полотен, открывающихся внутрь помещений.
Ширина каждой двери для эвакуации рассчитывается из нормы — 0,6 м на каждые 100 человек, но не менее 0,8 м при любом раскладе. Высота проема — от 2,0 м. При размещении более 50 человек в модуле требуется минимум два выхода, разведённых на расстояние не менее 1/3 длины диагонали блока.
Особое внимание уделяется высоте порогов. Согласно СП 118.13330.2012, перепад высоты не должен превышать 20 мм. В случае необходимости устройства гидроизоляции допускается установка порога высотой до 35 мм с обязательной фаской не менее 30°. Все поверхности в зоне эвакуации должны быть нескользкими.
Для отделки полов предпочтительны виниловые покрытия с коэффициентом трения от 0,5. Применение плитки возможно только при наличии противоскользящего рельефа и термостойкого клеевого состава на минеральной основе.
Освещение путей эвакуации организуется с расчетом на уровень не менее 1 лк на полу и 5 лк на уровне знаков. Светильники дублируются аварийными с автономным питанием не менее 1 часа.

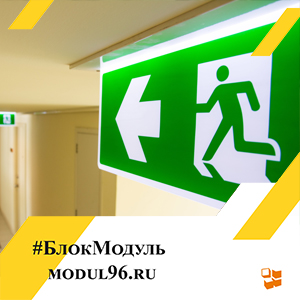

Установка указателей "Выход" осуществляется на высоте от 2,0 до 2,5 м, с дублированием на дверях и на пересечениях маршрутов. Указатели должны иметь контрастное исполнение с буквами высотой не менее 150 мм, с пиктограммами согласно ГОСТ Р 12.4.026-2015.
Во всех модулях допускается установка эвакуационных трапов. При высоте более 1,5 м трап оборудуется ограждением. При этом уклон не превышает 1:1,2, а ширина составляет не менее 0,8 м.
Трапы с большей крутизной приравниваются к лестницам и требуют дополнительной сертификации. При установке внешних эвакуационных устройств необходимо обеспечить площадку шириной не менее 1,2 м с твёрдым покрытием, способным выдерживать статическую нагрузку от 2,5 кН/м².
Противопожарные двери, размещаемые на эвакуационном пути, не должны блокироваться замками, требующими ключ при открытии. Применение механизма "антипаника" — обязательное условие при размещении более 100 человек. Корпус замка должен быть выполнен из металла с температурой деформации не ниже 800 °C.
Штанговый привод устанавливается на высоте от 900 до 1100 мм. Все компоненты механизма тестируются на 20000 циклов открывания. Монтаж проводится в заводских условиях с последующей врезкой в проем при сборке объекта.
Для проходных помещений, выполняющих функции коридора, минимальная ширина составляет 1,2 м. В случае организации эвакуации по трапу или лестнице, направление движения обозначается краской с фотолюминесцентной добавкой, обеспечивающей послесвечение в течение не менее 30 минут.
Толщина слоя — от 0,2 мм, ширина полосы — 50 мм. Разметка наносится вдоль всего маршрута с интервалом не более 2 м между элементами. Обозначение высотных препятствий выполняется контрастными маркерами чередующегося цвета с коэффициентом отражения не менее 0,6.
Монтаж всех компонентов должен производиться в заводских условиях, с последующим контролем целостности при доставке и соединении. Все сборочные узлы фиксируются болтовыми соединениями с моментом затяжки от 45 Н·м для М10 и выше.
Применение сварных швов допускается при толщине стенки от 3 мм и соответствующем заключении лаборатории. Все металлические части покрываются цинком не менее 60 мкм по ГОСТ 9.307-89. Углы конструкций притупляются радиусом не менее 2 мм во избежание травм при эвакуации.
В случае блочной планировки с единым центральным выходом, допускается установка дублирующего выхода через крышу. При этом используется люк с проемом 800×800 мм, откидной створкой и фиксатором положения. Лестница крепится к внутреннему каркасу и выдерживает нагрузку не менее 3,5 кН. Крышная площадка оборудуется перилами высотой 1,1 м с горизонтальными прутьями и элементами крепления для удержания людей при сильном ветре.
