Отопительные системы для модульных зданий различного назначения

Выбор системы обогрева для модульного здания напрямую зависит от назначения помещения, площади и условий эксплуатации. Для жилых блоков чаще применяют водяные или электрические системы, тогда как для производственных или складских конструкций оптимальны газовые котлы или тепловые пушки.

Основной расчет мощности отопления проводится по формуле Q = V × ΔT × k, где Q – тепловая мощность в ваттах, V – объем помещения в кубометрах, ΔT – разница между внутренней и наружной температурой в градусах, k – коэффициент теплопотерь, который для панельных модулей обычно принимается 1,2–1,5. При этом следует учитывать, что стеновые панели с утеплителем ППУ толщиной 100 мм обеспечивают теплопотери около 0,5 Вт/м2 на каждый градус разницы температуры, тогда как с минеральной ватой 80 мм этот показатель увеличивается до 0,7 Вт/м2.

В системах водяного отопления используют стальные или медные трубы диаметром 20–32 мм для одноэтажных модулей и до 50 мм для двухэтажных блоков. Монтаж может выполняться по однотрубной или двухтрубной схеме.

В однотрубной разводке подача и обратка проходят последовательно через все радиаторы, что снижает расход труб, но температура в конце контура падает на 10–15%. Для двухтрубной схемы каждая батарея подключается отдельно, обеспечивая равномерный нагрев, что важно для модулей с разной планировкой. Расстояние между радиаторами на стенах должно составлять 600–800 мм от пола, при этом допускается использование алюминиевых или биметаллических панелей с рабочим давлением 8–12 бар.

Электрические системы целесообразны в случае ограниченного пространства и отсутствия магистрального газа. В этом варианте применяют конвекторы мощностью 0,5–2 кВт на каждые 10 м2 площади помещения.

Для блоков с площадью более 60 м2 эффективнее комбинировать настенные конвекторы с инфракрасными потолочными панелями мощностью 1,5–2 кВт. Укладка кабеля или установка панелей должна соответствовать нормативу ПУЭ 7-го издания, включая заземление и защиту от перегрева. В помещениях с повышенной влажностью следует использовать влагозащищенные устройства с классом IP44 и выше.

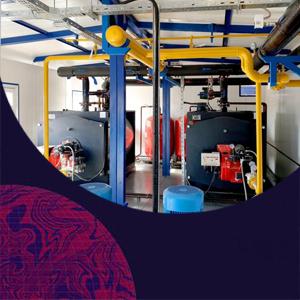

Для промышленных модулей часто выбирают газовые котлы закрытого типа с мощностью 20–50 кВт на 100 м2 площади. Рабочее давление систем варьируется от 1,5 до 2 бар, при этом обязательна установка расширительного бака и предохранительного клапана.

Газопровод выполняется из стальных труб с толщиной стенки 2–3 мм и монтируется с уклоном 0,01–0,02 для отвода конденсата. В случае необходимости быстрого нагрева воздуха можно использовать тепловые пушки на дизельном или газовом топливе с мощностью 10–25 кВт, при этом расчет объема воздуха проводится по формуле V = Q / (ρ × c × ΔT), где ρ – плотность воздуха, c – теплоемкость, ΔT – требуемое повышение температуры.

Утепление модулей влияет на выбор отопительной системы. Панели с PIR толщиной 60–80 мм снижают теплопотери на 30–40% по сравнению с металлическими каркасными стенами без утеплителя.

В сочетании с двойным остеклением U-значение окна 1,1–1,3 Вт/м2·K обеспечивает комфортную температуру внутри при наружной до –20°C. Для монтажа труб или кабелей используют пластиковые или металлические короба с зазором 15–20 мм для компенсации расширения.

Системы с теплоаккумуляцией применяются в случае нерегулярного использования модульного здания. В этом случае тепло аккумулируют в баках с водой объемом 100–300 л или в блоках фазового перехода.

Объем бака определяется по формуле V = P × t / (ρ × c × ΔT), где P – суммарная мощность обогрева, t – время автономного поддержания температуры. В случае с водяным аккумулятором оптимально использовать трубы из нержавейки или меди для предотвращения коррозии при температуре 80–90°C.

Выбор отопительных приборов также определяется особенностями внутреннего пространства. Для офисных и жилых блоков используют низкотемпературные радиаторы с температурой подачи 50–60°C, что снижает нагрузку на котел.

Для складов и производственных помещений рациональнее ставить конвекторы или тепловые пушки с температурой до 90°C, так как они быстрее прогревают большие объемы. Расстояние между приборами следует рассчитывать с учетом коэффициента распределения тепла 1,1–1,3 для равномерного прогрева.

Автономные системы на основе электронагревателей удобны для временных сооружений. Мощность выбирается исходя из формулы P = S × ΔT × 0,1, где S – площадь помещения, ΔT – необходимое повышение температуры.

В блоках с высотой потолка более 3 м целесообразно использовать конвекторы с вентилятором для улучшения циркуляции воздуха. При этом кабельный или модульный монтаж должен учитывать возможность снятия и переноса оборудования при смене назначения здания.

Для модулей с постоянным присутствием людей эффективны комбинированные системы, где водяной контур обеспечивает основное тепло, а электрические конвекторы или инфракрасные панели используются для точечного обогрева. Подключение к трубопроводу производится через шаровые краны и балансировочные клапаны, чтобы регулировать поток по каждой зоне.

Давление в контуре должно поддерживаться на уровне 1,8–2 бар, а температура теплоносителя в пределах 60–70°C, что соответствует СНиП 41-01-2003 по теплоснабжению зданий.

При проектировании отопления для блоков с разной ориентацией по сторонам света учитывают потери через окна и стеновые панели. Коэффициент теплопередачи U = 0,2–0,25 Вт/м2·K для наружных стен позволяет поддерживать комфортную температуру при работе котла мощностью 10–12 кВт на 50 м2 площади.

В случае с панелями толщиной 120 мм с ППУ или минеральной ватой 100 мм потери уменьшаются до 0,4–0,5 Вт/м2 на каждый градус разницы температуры, что сокращает расход топлива или электроэнергии.

Расчет трубопроводов производится с учетом гидравлических потерь, которые составляют 0,1–0,15 бар на 10 м трубы для диаметра 25 мм. Для двухтрубной схемы используют насосы производительностью 2–4 м3/ч при напоре 4–6 м водяного столба.

При больших блоках целесообразно ставить распределительные коллекторы, где каждый радиатор подключается отдельной линией, что обеспечивает балансировку и минимальные температурные перепады.

Электрические кабельные системы укладывают с шагом 10–15 см при использовании пленочных нагревателей и 20–25 см для кабельных матов. При расчетах учитывают теплопотери через ограждающие конструкции и потолки.

В зданиях с подвесными потолками рекомендуется монтировать датчики температуры на уровне 1,5 м от пола для корректной работы терморегуляторов.

Газовые котлы закрытого типа требуют подключения к вентиляционной шахте диаметром 120–150 мм для отвода продуктов сгорания. Трубы для газа используют стальные оцинкованные с толщиной стенки не менее 2 мм, монтаж проводят с уклоном 0,01 для конденсата.

Для регулировки мощности применяют трехступенчатые горелки с диапазоном 50–100% номинальной мощности, что обеспечивает экономичное поддержание температуры при изменении внешних условий.

Тепловые пушки на дизеле или газе подбирают исходя из объема воздуха, который требуется прогреть за заданное время. Для помещения 200 м3 достаточно агрегата мощностью 15–20 кВт, производящего 800–1000 м3/ч теплого воздуха.

При монтаже обеспечивают свободный доступ к выпускному патрубку и вентиляции для безопасного отвода продуктов сгорания.

Учет всех факторов — от теплопотерь до диаметра труб и мощности приборов — позволяет создавать комфортные условия в модульных зданиях любого назначения. Комбинация водяного, электрического и газового отопления дает возможность экономно и эффективно поддерживать нужную температуру, учитывая особенности конструкции и планировки модулей.

Практическое соблюдение расчетных параметров, давление в системе и мощность приборов обеспечивает долговечность оборудования и стабильный микроклимат.
