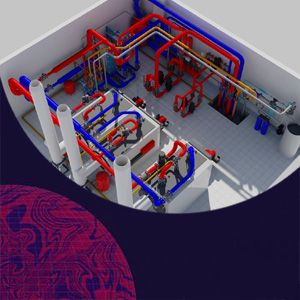

Планирование инженерных шахт в модульных объектах

Любой строитель скажет, что модульные конструкции таят в себе серьезный подвох, если смотреть на них через призму прокладки магистралей. На первый взгляд кажется, что сборка из готовых блоков автоматически решает все логистические задачи, однако именно здесь чаще всего и происходят досадные просчеты.



Фиксированное положение несущих рам и ограниченное пространство для маневра жестко диктуют условия, заставляя проектировщика мыслить на несколько шагов вперед. Ошибка в несколько сантиметров при разводке трубопровода может перечеркнуть все преимущества быстрого монтажа и обернуться настоящей головной болью. Если на этапе заводской готовности не заложить правильную трассировку, то впоследствии каждый поворот станет напоминанием о поспешных решениях.



Самая распространенная беда возникает, когда заказчик пытается сэкономить на первых стадиях, полагая, что доделать все можно будет позже, уже на объекте. В классическом строительстве такая тактика иногда срабатывает, но в случае с модулями она похожа на игру в русскую рулетку.



Доступ к несущим балкам и внутренним полостям часто ограничен наружной обшивкой, которая уже прошла финишную отделку. Любое вмешательство в конструктив требует частичной разборки, а это колоссальные затраты труда и времени, которые никто не закладывает в изначальную смету. Грамотно спроектированная шахта, напротив, позволяет забыть о проблемах на десятилетия, обеспечивая бесперебойную работу всех систем.



Стоит понимать, что модуль не терпит кустарного подхода, он требует заводской точности, сравнимой с производством сложного механизма. Каждый миллиметр здесь имеет значение, особенно когда речь заходит о стояках горячего водоснабжения, вентиляции или силовых кабелях.



При разработке чертежей необходимо заранее определить не только диаметр труб, но и места их крепления, а также возможность температурного расширения. Если оставить зазоры слишком малыми, при нагреве трубы начнут тереться об арматуру или стенки, создавая шум и снижая ресурс всей системы. Зато правильный расчет с использованием формул теплового удлинения, где учитывается разница температур, предотвращает эти неприятности до того, как они возникнут.



Опытные инженеры всегда резервируют место для сервисного прохода, даже если кажется, что он никогда не понадобится. Эта предосторожность часто кажется излишней роскошью, но она становится настоящим спасением, когда требуется заменить вышедший из строя вентиль или насосное оборудование.



В обычных зданиях для этого достаточно вскрыть стену, однако в модульной архитектуре каждое отверстие ослабляет жесткость каркаса, и его количество строго регламентировано. Поэтому разумнее заложить съемные панели или люки еще на этапе компоновки, чтобы в будущем не пришлось резать металл и нарушать заводские швы. Это решение увеличивает первоначальную стоимость, но оно окупается уже при первом плановом осмотре, сокращая время работы в несколько раз.



Неправильное размещение вертикальных трасс часто ведет к тому, что оборудование оказывается буквально «зажатым» между балками, и подключение к нему превращается в настоящий квест. Чтобы этого избежать, стоит внимательно отнестись к осям координат на чертеже и привязать все выходы к геометрическим параметрам блока.



Так, для санитарных зон желательно группировать влажные точки в одном секторе, чтобы сократить протяженность дренажных путей и снизить риск протечек. Использование коллекторных схем разводки вместо последовательной хоть и требует большего количества труб, но обеспечивает равномерное распределение давления и упрощает балансировку. Каждая такая хитрость рождается из понимания того, что переделка внутри готового куба стоит почти столько же, сколько создание нового отсека.



Важно помнить о нагрузках на перекрытия, ведь вес заполненных водой коммуникаций в совокупности с изоляцией может достигать значительных значений, особенно на верхних ярусах. Если расположить основной узел ввода в центре тяжести модуля, то распределение масс окажется более выгодным, чем при смещении к краю.



В противном случае может возникнуть перекос, который станет заметен только после полной сборки, и исправить его без домкратов уже не получится. Проектировщики часто используют программные комплексы, которые моделируют поведение конструкции под нагрузкой, и эти расчеты крайне полезны при выборе места для прокладки. К примеру, сечение стальной балки и шаг ее установки диктуют максимальное количество отверстий, и превышать этот лимит строго воспрещается, иначе теряется несущая способность каркаса.



Особого разговора заслуживают воздуховоды, которые занимают много места и требуют жесткой герметизации. Их трассировку лучше делать на самой ранней стадии, еще до утверждения финальной планировки, потому что изменить ее потом практически невозможно.



Нередко возникает соблазн уменьшить сечение канала, чтобы сэкономить пространство, но это ведет к повышению скорости потока и, как следствие, к шуму и потерям давления. Придется либо смириться с этими недостатками, либо все же переделывать узел, что снова выливается в лишние финансовые вливания. Более разумно использовать плоские прямоугольные короба, которые можно прокладывать в межбалочном пространстве, не уменьшая полезную высоту помещения. Такой подход, как показывает практика, позволяет выиграть до пятнадцати процентов внутреннего объема без ущерба для технических параметров.



Сложность эксплуатации напрямую зависит от доступности запорной арматуры, и прятать ее за глухими панелями категорически не рекомендуется. Даже если установка качественной и дорогой фурнитуры снижает риск аварий, полностью исключить вероятность поломки нельзя.



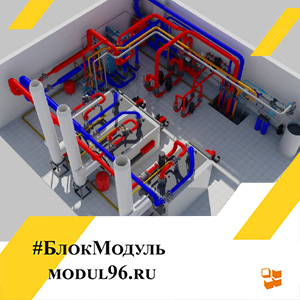

Ремонтник, которому приходится добираться до крана через узкий лаз, потратит в три раза больше времени, чем если бы он подошел к нему через распашную дверцу. В многомодульных зданиях стоит предусмотреть единую центральную магистраль с ответвлениями, где каждый блок подключается через индивидуальный узел учета. Подобная организация не только упрощает поиск неисправностей, но и позволяет отключать отдельные сегменты без остановки работы всего объекта. Когда заказчик видит ясную схему и свободный доступ к каждой точке, его уверенность в надежности постройки возрастает в разы, и это справедливо.



Многие подрядчики упускают из виду вопрос термоизоляции холодных труб, считая, что внутреннее пространство модуля защитит их от мороза. Однако мостики холода через металлические крепления могут вызвать конденсат, который со временем приведет к коррозии и разрушению крепежных элементов.



Чтобы предотвратить это явление, достаточно использовать разрывные прокладки и неметаллические хомуты, которые прервут теплопередачу. Аналогично следует поступать с горячими линиями, покрывая их вспененным материалом не менее 50 миллиметров толщиной, чтобы сохранить энергию и не нагревать соседние конструкции. Все эти нюансы должны быть отражены в спецификации еще до отправки чертежей в цех, потому что после сварки каркаса добавить изоляционный слой будет сложно и дорого.



В конечном итоге, стоимость всей жизни цикла модульного строения определяется не ценой материалов, а числом человеко-часов, затраченных на обслуживание. Если шахты спроектированы продуманно, то каждый техник может выполнить свою работу быстро, без демонтажа отделки и нарушения структурной целостности.



В ином случае даже небольшая замена прокладки превращается в многочасовое мероприятие с использованием тяжелого инструмента и привлечением специалистов со стороны. Грамотно расположенные коммуникации — это вклад в спокойствие будущего владельца, который не будет вздрагивать при каждом плановом осмотре. Поэтому на стадии проектирования стоит отказаться от сиюминутной экономии в пользу системного подхода, который принесет выгоду уже в первый год эксплуатации. Инвестируя время в точные расчеты сегодня, вы освобождаете огромный ресурс для развития бизнеса завтра, не отвлекаясь на технические неурядицы.



При разработке узлов пересечения, где горизонтальные ветки встречаются с вертикальными стояками, следует закладывать компенсационные петли для подвижных опор. Эти устройства позволяют трубам естественно изменять длину при нагреве, не создавая избыточного напряжения в точках соединения.



Без таких петель в жестких конструкциях возникают трещины в сварных швах, которые крайне трудно выявить визуально, но они дают о себе знать через падение давления. Поэтому на каждый отрезок трубопровода длиннее 10 метров устанавливается хотя бы одна компенсационная вставка, рассчитанная на плюс-минус 30 миллиметров перемещения. Подобные детали, как показывает опыт, увеличивают надежность системы на порядок, почти исключая вероятность аварийных остановок. Следует также помнить о том, что все резьбовые соединения в зоне шахт должны быть ориентированы в сторону доступа, чтобы ключ можно было свободно вращать без помех. Такая мелочь, как угол поворота фитинга, может сэкономить часы работы при замене запорного блока, и ею нельзя пренебрегать.



Немаловажную роль играет акустический комфорт, особенно если модуль используется для проживания людей или административной деятельности. Шум бегущей воды или вибрация вентилятора передаются по стальным элементам и разносятся по всему объему, создавая дискомфорт.



Прокладка труб через резиновые виброизолирующие опоры и установка демпферных муфт на воздуховодах существенно снижают этот эффект. Данные меры не относятся к категории дорогих, но их эффективность подтверждена многолетней практикой, и их стоит вносить в план изначально. Ведь потом, когда отделка уже завершена, добавить шумопоглощающие слои между панелями будет равносильно капитальному ремонту, что крайне нежелательно. Правильное планирование инженерных шахт становится залогом того, что здание будет тихим, безопасным и функциональным на протяжении всего своего срока службы, без незапланированных остановок и затратных ремонтов.
