Модульное здание, доставленное на участок, представляет собой готовую конструкцию со смонтированной внутренней разводкой инженерных систем. Однако стыковка этой разводки с наружным газопроводом требует выполнения целого ряда специфических процедур, которые кардинально отличаются от подключения обычного стационарного дома.



В отличие от воды или электричества, голубое топливо относится к категории взрывопожароопасных веществ, поэтому каждый этап врезки жестко регламентирован сводами правил СП 62.13330. Любое отклонение от норм делает эксплуатацию невозможной до полного переделывания узлов соединения.



Начнем с того, что у модульного строения есть принципиальная особенность — оно монтируется на фундамент, который может давать небольшую усадку в первые несколько месяцев. Для стального или медного трубопровода, жестко закрепленного на стене, перемещение основания даже на сантиметр оборачивается разгерметизацией резьб или сварных швов.



Именно поэтому инженеры проектируют ввод газа через специальное компенсационное устройство — гибкую вставку из нержавеющей стали с длиной не менее 300 мм. Такая вставка принимает на себя подвижки фундамента и температурные расширения, сохраняя целостность магистрали.



Перейдем к разрешительной документации. До начала любых земляных работ вы обязаны получить технические условия (ТУ) в местном управлении по газоснабжению.



В ТУ указывается давление в точке врезки — для бытовых нужд это обычно низкое давление до 0,003 МПа (или 300 мм водяного столба), но встречаются сети среднего давления до 0,3 МПа, где потребуется установка шкафного регулятора. Без этого документа проектировщики не начнут разрабатывать схему, а газовики не допустят строителей к траншее.



Проект подключения для модульного сооружения имеет нюанс: в нем должны быть разделены внутренний и наружный контуры. Внутренний контур — это то, что уже смонтировано внутри блока: трубы, стояки, отключающие краны перед каждым прибором.



Наружный — от места врезки в уличную магистраль до стены модуля. Стыковка этих двух частей происходит через специальный узел ввода, который проходит сквозь стеновую панель. В панели из сэндвича с минеральной ватой или пенополистиролом нельзя просто просверлить дыру и пропустить трубу — это нарушит теплотехнику и создаст мостик холода. Проектом предусматривается гильза из стальной трубы диаметром на 20-30 мм больше, чем газопровод, с заполнением промежутка негорючим материалом (базальтовое волокно или вспененный каучук).



Какие материалы разрешены для наружного участка? Для подземной прокладки — только полиэтиленовые трубы желтого цвета марки ПЭ 100 с отношением стандартных размеров SDR 11 (для давления до 0,6 МПа) или SDR 9 (до 1,2 МПа).



Их преимущество — они не ржавеют, выдерживают перепады температур грунта и не требуют катодной защиты. Но в месте выхода из земли на высоту до 1,8 метра полиэтилен запрещен из-за ультрафиолета и механических повреждений, поэтому делается переход «полиэтилен-сталь» с помощью неразъемного соединения. Надземная часть выполняется из бесшовной горячедеформированной трубы по ГОСТ 8732 с толщиной стенки не менее 3 мм.



Для наземной прокладки по фасаду модульного здания часто используют медные трубы, но тут есть подводный камень. Медь при контакте с некоторыми марками полиэтилена низкого давления (ПНД) во влажной среде образует гальваническую пару, что приводит к электрохимической коррозии.



Поэтому между медной трубой и полиэтиленовым вводом обязательно устанавливают диэлектрическую втулку или фторопластовую прокладку. Сварка меди производится твердым припоем с содержанием серебра не менее 5%, температура пайки при этом составляет 650-750°C — такие работы доверяют только аттестованным сварщикам с клеймом НАКС.



Один из самых сложных моментов — проход газопровода через фундамент модуля. Ленточный фундамент или бетонные блоки требуют закладной гильзы еще на этапе заливки.



Если же модуль уже установлен на винтовые сваи или бетонные подушки, то проход бурят алмазной коронкой, оставляя зазор 10-15 мм между трубой и стенкой отверстия. Этот зазор заполняется эластичным герметиком на основе силикона, который сохраняет подвижность при морозе до -40°C. Жесткая заделка цементным раствором или монтажной пеной категорически запрещена — при температурных подвижках труба треснет в этом месте.



После монтажа всей трассы от врезки до входа внутрь модуля выполняется контрольная опрессовка воздухом или инертным газом. Для систем низкого давления испытательное давление составляет 0,1 МПа в течение 5 минут — падение не более 20 Па.



Для среднего давления — 0,6 МПа с выдержкой 1 час. Перед опрессовкой обязательно отключают все газовые приборы (котел, плиту, колонку) кранами и устанавливают заглушки. Любое шипение в мыльном растворе на стыках требует переделки соединения.



Особое внимание уделим месту врезки в существующую уличною магистраль. Если отвод делается под давлением без сброса газа из трубы, используется специальное устройство — сверлильный станок с фрезой и сальниковым уплотнением.



Такая операция требует допуска газораспределительной организации и обходится недешево — от 25 до 50 тысяч рублей только за выезд бригады. Альтернатива — полное отключение участка сети, что согласовывается за две недели и вызывает неудобства у соседей, но позволяет выполнить врезку обычной электродуговой сваркой с контролем швов рентгеном.



При подводе газа к самому модулю нельзя крепить трубу непосредственно к стеновым панелям из горючих материалов. Сэндвич-панели с утеплителем класса горючести Г4 требуют установки несгораемых опор — кронштейнов из стали толщиной 2 мм с прокладкой из паронита.



Расстояние от газовой трубы до электропроводки должно составлять не менее 25 см, а при параллельной прокладке с водопроводом — не менее 10 см. В местах пересечений с другими коммуникациями надевают изолирующую муфту из ПВХ или резины.



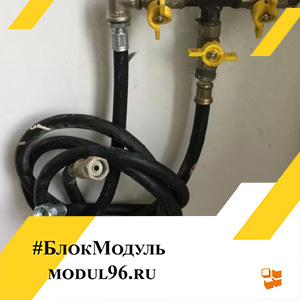

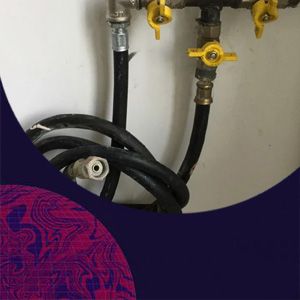

Внутри модуля газовый стояк обычно выведен в специальный технический шкаф, который имеет вентиляционные решетки внизу и вверху. Площадь сечения этих отверстий рассчитывается по формуле S = L / (3600 * V), где L — расход воздуха (принимается трехкратный обмен в час), а V — скорость потока, не более 0,2 м/с.



Для модуля объемом 50 кубометров получается вентиляционное отверстие не менее 150 кв. см. Без такой вентиляции при малейшей утечке газ скапливается в нижней части шкафа, создавая взрывоопасную концентрацию — достаточно искры от выключателя рядом.



Практический совет: до начала проектирования запросите в газовой службе паспорт на существующий трубопровод, куда планируете врезаться. В нем указано рабочее давление и диаметр.



Если давление выше 0,3 МПа, а ваш котел рассчитан на 0,02 МПа, то потребуется двухступенчатая редукция — сначала шкафной регулятор РДГК-50 на улице, потом встроенный редуктор в котле. Стоимость такого узла с обвязкой достигает 40 тысяч рублей, и его лучше предусмотреть в смете заранее.



Для модульных конструкций, которые планируют перемещать на другое место через несколько лет, имеет смысл сразу ставить разъемное соединение на входе. Это фланцевое соединение на прокладке из маслобензостойкой резины, выдерживающее многократную сборку-разборку.



Но учтите, что каждый демонтаж требует нового акта опрессовки и вызова инспектора — самостоятельно открутить фланцы и перевезти модуль не получится по закону.



Наконец, важный параметр — диаметр подводящей трубы. Для одного газового котла мощностью до 30 кВт достаточно диаметра 20 мм (условный проход).



Если внутри модуля установлена еще и плита с духовкой, то расчет ведется по сумме расходов: котел 2,5 куб. м/час, плита 1,2 куб. м/час — итого 3,7 куб. м/час. Для такой нагрузки нужна труба DN 25 на участке от врезки до первого отвода, иначе при одновременной работе обоих приборов давление упадет, и котел выключится автоматикой.



Завершая обзор, подчеркну: модульное строение не освобождает от соблюдения тех же норм, что действуют для кирпичных или деревянных домов. Разница лишь в конструктивных решениях по вводу через стену и компенсации подвижек фундамента.



Все остальные этапы — от проекта до приемки комиссией — идентичны. Имейте в виду, что средний срок согласования всей документации занимает от двух до четырех месяцев, поэтому к этому процессу лучше приступать сразу после заливки фундамента под блок, а не после его установки.
