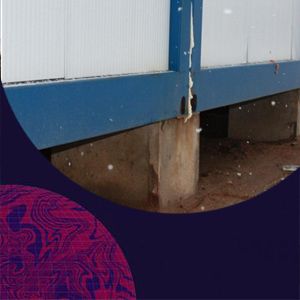

Поведение модульных зданий при неравномерной осадке фундамента

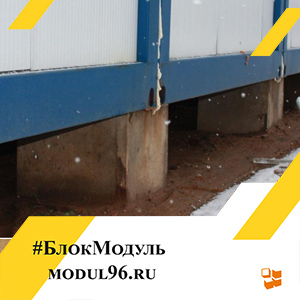

Неравномерная осадка основания — один из наиболее опасных факторов для блочных сооружений, поскольку такие конструкции обладают ограниченной способностью перераспределять усилия между отдельными элементами. В отличие от монолитных каркасов, где арматура работает на растяжение и сглаживает неравномерности, модульное здание представляет собой систему шарнирно или жёстко соединённых блоков, каждый из которых опирается на собственный участок грунта. Когда одна часть основания проседает быстрее соседней, в узлах сопряжения возникают дополнительные усилия, которые могут превысить расчётные значения. Инженеру необходимо понимать, как именно распределяются нагрузки, какие деформации считаются допустимыми и какими способами можно вернуть конструкцию в проектное положение.

Распределение усилий в блочной системе подчиняется принципу совместных деформаций: пока связи между модулями сохраняют несущую способность, осадка одного блока вовлекает в перемещение смежные. Жёсткость стыков определяет, какая доля нагрузки передаётся на соседние фундаменты. Если соединения выполнены податливыми, каждый модуль работает автономно, и риск локального разрушения снижается, но возрастает вероятность появления перекосов. При жёсткой заделке нагрузка перераспределяется интенсивнее, однако концентрация напряжений в местах крепления может достигать 1,5–2,0 крат от проектной величины.

Практический интерес представляет эпюра контактных давлений под подошвой отдельного блока. При равномерной осадке эпюра близка к прямоугольной, а при неравномерной — к трапециевидной или треугольной. Смещение равнодействующей к краю приводит к отрыву части подошвы от грунта, что увеличивает давление на противоположную грань. Для типового модуля размером 6 на 3 метра при осадке одного угла на 20 миллиметров краевое давление может возрасти с 150 до 220 килопаскалей, что требует проверки несущей способности грунта и прочности самого блока.

Допустимые деформации регламентируются сводами правил, в частности СП 22.13330.2016, где для зданий с несущими стенами из крупных блоков установлены предельные значения относительной разности осадок. Для производственных одноэтажных сооружений эта величина обычно не превышает 0,002–0,003 пролёта, а для жилых модулей — 0,0015. Крен фундамента ограничивается значением 0,004 для жёстких конструкций и 0,006 для гибких. Превышение этих порогов ведёт к раскрытию трещин в стыках, нарушению герметичности и деформации внутренней облицовки.

Отдельного внимания заслуживает поведение внутренней отделки. Гипсокартонные перегородки начинают трещать при относительной деформации всего 0,0005–0,001, что значительно ниже пределов для несущих элементов. Керамическая плитка теряет сцепление с основанием при сдвиге более 1 миллиметра на метр длины. Натяжные потолки выдерживают перекос до 5 миллиметров на всю ширину помещения, после чего полотно провисает или отслаивается по периметру. Штукатурный слой толщиной 15 миллиметров разрушается при разности осадок соседних опор свыше 10 миллиметров.

Для выравнивания конструкции применяют несколько методов, выбор которых зависит от величины и скорости развития деформаций. Инъектирование цементных или полимерных растворов под подошву позволяет поднять просевший участок на 5–30 миллиметров без демонтажа. Смесь подаётся через инъекторы с шагом 1,0–1,5 метра под давлением 2–6 мегапаскалей, при этом контролируется подъём по нивелиру с точностью до 1 миллиметра. Для глинистых грунтов используют двухкомпонентные смолы, расширяющиеся при контакте с водой и создающие давление до 10 мегапаскалей.

Усиление основания сваями или буроинъекционными анкерами практикуют при осадках, превышающих 50 миллиметров. Анкеры диаметром 100–150 миллиметров погружают на глубину 3–8 метров с шагом 1,5–2,0 метра по периметру проблемной зоны. Каждый анкер воспринимает нагрузку от 80 до 200 килоньютонов, что позволяет стабилизировать блок и передать усилие на плотные слои. После установки анкеров выполняется подъём домкратами с шагом 2–5 миллиметров за цикл, чтобы избежать динамических воздействий на отделку.

Регулируемые опоры, встроенные в фундамент на этапе монтажа, дают возможность компенсировать осадку в диапазоне 20–40 миллиметров. Винтовые домкраты с резьбой М30–М48 развивают усилие до 150 килоньютонов и фиксируются контргайкой после выравнивания. Такое решение целесообразно для лёгких модулей массой до 12 тонн, где нагрузка на опору не превышает 60 килоньютонов. Для тяжёлых блоков применяют гидравлические домкраты с последующей заменой на жёсткие вкладыши.

Риски для внутренней отделки усиливаются при проведении выравнивающих работ без учёта жёсткости конструкций. Подъём одного угла на 15 миллиметров вызывает перекос дверных проёмов, заклинивание створок и разрыв стыков между панелями. Чтобы избежать этого, перед подъёмом ослабляют крепления перегородок к несущим элементам, а после стабилизации восстанавливают их с компенсационными зазорами 5–10 миллиметров. Декоративные штукатурные слои защищают армирующей сеткой из стекловолокна с ячейкой 5 на 5 миллиметров.

Скорость осадки также влияет на выбор тактики. При развитии деформаций быстрее 2 миллиметров в месяц требуется немедленное усиление основания, поскольку отделка не успевает адаптироваться к перемещениям. Если процесс затухает и не превышает 0,5 миллиметра в месяц, достаточно ограничиться мониторингом и локальным ремонтом покрытий. Для глинистых грунтов сезонные колебания влажности могут давать обратимые осадки до 10 миллиметров, которые не считаются аварийными и компенсируются конструктивными зазорами.

При проектировании блочных зданий на слабых основаниях закладывают запас по деформациям: расстояние между модулями увеличивают на 10–15 миллиметров, а стыковочные узлы выполняют с возможностью взаимного смещения до 20 миллиметров. Фундаменты проектируют с увеличенной площадью подошвы, чтобы снизить контактное давление до 100–120 килопаскалей. Армирование подошвы принимают не менее 12 миллиметров в диаметре с шагом 200 миллиметров в обоих направлениях.

Контроль осадки ведут нивелированием по маркам, установленным на каждом блоке, с периодичностью раз в квартал в первый год эксплуатации. Точность измерений должна составлять не хуже 0,5 миллиметра, чтобы фиксировать ранние стадии неравномерности. При выявлении разности осадок более 5 миллиметров между смежными модулями назначают обследование и разрабатывают проект выравнивания. Игнорирование ранних признаков приводит к прогрессирующему раскрытию трещин и снижению эксплуатационных свойств ограждающих конструкций.

Для глинистых и суглинистых грунтов эффективным методом остаётся предварительное уплотнение или замена грунта в пределах сжимаемой толщи. Подушка из щебня толщиной 300–500 миллиметров с коэффициентом уплотнения 0,95 снижает неравномерность осадки в 1,5–2,0 раза. Дренажные канавы по периметру здания глубиной 0,8–1,2 метра отводят поверхностные воды и уменьшают сезонные колебания влажности. Гидроизоляция подошвы и отмостка шириной 1,0–1,5 метра с уклоном 2–3 процента предотвращают локальное замачивание основания.

Таким образом, поведение блочного сооружения при неравномерной осадке определяется жёсткостью стыков, свойствами грунта и своевременностью вмешательства. Понимание механизмов перераспределения усилий и соблюдение нормативных пределов деформаций позволяют сохранить как несущую способность, так и внутреннюю отделку. Практические методы выравнивания — инъектирование, анкерование, регулируемые опоры — дают возможность устранить последствия осадки без полного демонтажа здания.
