Проблемы, возникающие при подключении модульных зданий к централизованным сетям: технические узлы и адаптеры

В процессе монтажа временных или постоянных сборных сооружений проектировщик неизбежно сталкивается с задачей подключения к инженерным коммуникациям. Наиболее частые сложности касаются согласования типоразмеров труб, различий в системах крепления и необходимости компенсации подвижек основания.

При этом узлы сопряжения должны быть герметичными, выдерживать давление до 1,6 МПа в трубопроводах отопления и до 0,6 МПа в водопроводной системе. Материалы, применяемые для уплотнений, обязаны сохранять эластичность при температуре от -30 до +90 °C.

На участках сопряжения сборных элементов с существующими магистралями приходится использовать переходники. Эти изделия подбираются с учетом диаметра труб, который у модульных секций зачастую составляет 32, 40 или 50 мм, в то время как в централизованных сетях он может достигать 100 мм и более.

В подобной ситуации востребованы редукционные втулки, фланцевые соединения с переходом, а также специальные компенсаторы с возможностью гибкой подгонки. Широкое применение находят ППР и ПЭ адаптеры с латунными вставками.

Тепловые сети требуют особого подхода. Секции зданий часто оснащаются сборными стояками из полипропилена, которые не рассчитаны на значительные температурные деформации. При подключении к стальным трубопроводам неизбежны напряжения в месте соединения.

Чтобы избежать разрушений, используют сальниковые компенсаторы или гофрированные вставки длиной 300–600 мм, которые принимают на себя линейные перемещения. Дополнительно применяют опорные конструкции с виброразвязками.

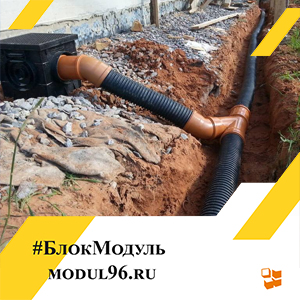

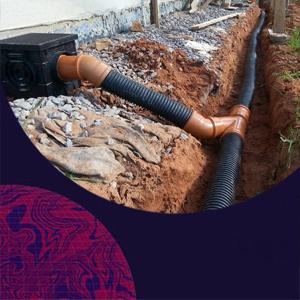

При вводе канализации основное внимание уделяется уклону труб. В модульных решениях уклон может составлять всего 1–2 мм/м, чего недостаточно для самотека.

В случае подключения к централизованному стояку, расположение выпусков должно быть пересчитано с учетом рельефа основания. Здесь требуется использование наклонных адаптеров с углами от 15 до 45 градусов. Чтобы избежать заторов, устанавливают ревизии через каждые 12 метров и перед поворотами.

Подключение к электроснабжению сопровождается подбором правильных адаптеров для ввода кабелей через гермовводы. В сборных конструкциях часто применяют гофрированные пластиковые каналы, которые не соответствуют требованиям ПУЭ по механической защите.

Поэтому при стыковке с централизованными сетями в траншее требуется установка металлорукава либо стальной трубы. В местах входа в модульное здание применяют монтажные коробки IP65 с резьбовыми соединениями под М20 или М25.

Нюанс возникает при заземлении. Секции заводского изготовления редко комплектуются контурами. Чтобы соответствовать требованиям ПУЭ, сопротивление заземляющего устройства не должно превышать 4 Ом.

При временном размещении конструкций выполняют контур из треугольника с длиной стороны не менее 3 м, заглубленного на 1,5–2 м, соединенного стальной полосой сечением не менее 40×4 мм.

Сложности также вызывает подключение вентиляции. У заводских секций воздуховоды часто имеют диаметры 100, 150 или 200 мм, при этом централизованные системы предполагают использование каналов сечением 250×150 мм и более. Для сопряжения применяют переходные коробки с резиновыми уплотнениями и гибкие вставки из алюминизированного полиэстера длиной до 1 м. Их основная функция — компенсация вибрации и возможность точной подгонки по месту.

В случае с горячим водоснабжением особое внимание уделяется температурным перепадам. Пластиковые трубопроводы внутри модулей при перепадах температур от 20 до 70 °C могут испытывать деформации до 5 мм на метр. Чтобы избежать нагрузок на соединения, встраиваются компенсаторы П-образной формы из ПЭ-RT труб, а узлы подключения выполняются через разъемные фитинги с разъемами на накидных гайках, что позволяет быстро заменить поврежденный участок.

При подключении к отопительным системам используется распределительный коллектор, укомплектованный воздухоотводчиками и запорной арматурой.

Расстояние между точками подключения не всегда совпадает, что требует установки подводящих труб на гибких металлических шлангах в оплетке из нержавеющей стали. Длина таких элементов подбирается с запасом — 800–1200 мм, для исключения натяжения.

Во временных сооружениях, установленных на свайно-винтовом фундаменте, часто встречается проблема колебания высотных отметок. Если перепад превышает 50 мм, требуется установка адаптеров с телескопическим удлинением или компенсирующих муфт. Это позволяет выдержать осевое смещение и сохранить герметичность.

Для газоснабжения модулей применяются гибкие подводки в металлической оплетке с калиброванными концами под опрессовку. Внутри помещений обязательно наличие кранов с термозапорными элементами. Все соединения выносятся в доступные зоны, расстояние до соединительных муфт от уровня пола не должно превышать 1,5 м.

В случае ввода слаботочных систем, таких как сигнализация или интернет, чаще всего используют кабельные вводы с гермовставками. Стандартный диаметр таких вводов — 16 и 20 мм. При необходимости соединения с магистральной трассой применяют адаптеры на DIN-рейке с маркированными клеммами, допускающими ток до 6 А. Распределительные коробки должны иметь степень защиты не ниже IP54.

Необходимость пересмотра гидравлических параметров связана с тем, что длина внутренних трубопроводов в модульных постройках редко превышает 15 м. При подключении к централизованной системе циркуляция может оказаться недостаточной. Для повышения эффективности устанавливают циркуляционные насосы мощностью 25–60 Вт с расходом до 2,5 м³/ч и напором до 4 м.

Если подключение выполняется на местности с сезонным промерзанием, длина участка ввода должна быть защищена теплоизоляцией толщиной не менее 50 мм. Распространено применение сэндвич-оболочек с минеральной ватой и внешней оболочкой из алюминия. В условиях крайнего климата дополнительно используются саморегулирующиеся греющие кабели мощностью 10–15 Вт/м, укладываемые вдоль труб.

Чтобы избежать кавитации в насосных станциях, подключаемых к модульным объектам, подача должна обеспечивать минимальное избыточное давление 0,5 бар на входе. При этом учитывается высота установки емкостей, протяженность магистралей и диаметр трубопровода. При значительных расстояниях вводной участок выполняется из труб DN32 и более, с переходом на меньший диаметр только после стабилизации потока.

Подключение зданий блочно-модульного исполнения к централизованным коммуникациям требует точного подбора узлов сопряжения. Применение гибких элементов, компенсаторов, адаптеров различных типоразмеров и переходников позволяет обеспечить надежность и герметичность соединений. При этом необходимо руководствоваться действующими нормами — СП 60.13330.2020, СП 30.13330.2020 и СП 73.13330.2016, учитывая как параметры давления, так и температурные режимы, механическую нагрузку и характеристики используемых материалов.
