Прокладка проводки внутри гипсокартона без металлического профиля

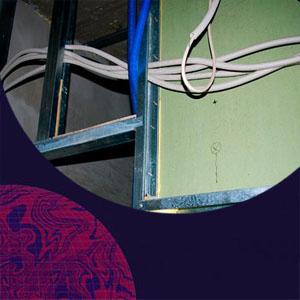

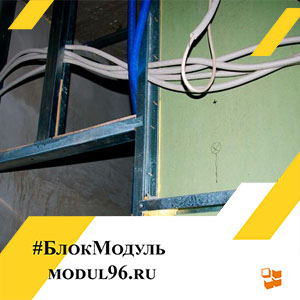

Монтаж электросети внутри гипсокартонных перегородок без применения металлического каркаса требует тщательного подхода к выбору материалов и правильной технологии. При этом основное внимание уделяется типу кабеля, способу крепления и соблюдению расстояний до обшивки и соседних коммуникаций.
Внутренний объем полости между листами может быть организован с применением деревянных стоек или клеевых оснований, и это накладывает ограничения по весу и термическим характеристикам.
При выборе кабеля предпочтение отдают маркам с негорючей оболочкой — ВВГнг(LS) или NYM. Для розеточной группы применяют сечение 2,5 мм², освещение — 1,5 мм², варочная поверхность и духовой шкаф — 4 мм² и более.
При этом допустимый ток подбирается из расчета: I = P / U, где P — мощность потребителя, U — напряжение в сети (обычно 220 В). При прокладке внутри стены из ГКЛ нагрузки должны быть распределены равномерно, чтобы не перегревать локальные участки.
Кабель допускается укладывать как в гофротрубе, так и в кабель-канале из ПВХ. Первый вариант обеспечивает гибкость трассы, второй — жесткость.
Для деревянных направляющих в пустотах гофра предпочтительна — она снижает риск воспламенения при повреждении изоляции. Минимальный радиус изгиба гофры диаметром 16 мм составляет 48 мм. Запрещено прокладывать провод непосредственно по гипсокартону без защитной оболочки.
Фиксация осуществляется пластиковыми клипсами или нейлоновыми хомутами к деревянным закладным, шаг крепления — 40–60 см. При пересечении с другими коммуникациями сохраняется зазор не менее 5 см, а при параллельной прокладке — не менее 10 см.
Монтаж выполняется так, чтобы не допустить провисаний или избыточного натяжения.
Для обеспечения прочности конструкции под розетками и выключателями заранее монтируют закладные из фанеры толщиной не менее 12 мм. Они фиксируются на этапе установки направляющих.
Положение этих закладных согласуется с планом размещения электроустановочных изделий. Центр розеточного механизма располагается на высоте 300 мм от уровня пола, выключатели — 900–1000 мм.
Кабель от распределительной коробки до точки подключения прокладывается строго вертикально или горизонтально. Косые трассы не допускаются — это нарушает регламент СП 31-110-2003.
Глубина отверстий под подрозетники составляет 45 мм, диаметр — 68 мм. Отверстия вырезаются коронкой по дереву или гипсокартону, с ограничителем глубины. При наличии закладной перегрева и прогиба листа не происходит.
При проходе через элементы деревянного каркаса диаметр отверстия в стойке превышает диаметр гофры на 1–2 мм. Внутри отверстия не допускается острых кромок или заусенцев.
Дополнительно применяют вставки из ПВХ или резины, защищающие оболочку от истирания. Количество кабелей в одном отверстии — не более одного, что исключает перегрев при работе нескольких потребителей.
Гофрированная труба должна быть уложена с минимальным числом изгибов. Не допускается более двух поворотов на участке длиной до 10 м без установочной коробки.
При монтаже в деревянных стенах без гильз прокладка электропроводки без защитной оболочки запрещена. При этом соблюдается требование — расстояние от края листа до кабельной трассы не менее 150 мм.
Расстояние между линиями проводки и саморезами, фиксирующими гипсокартон к деревянным направляющим, должно составлять минимум 20 мм. При использовании саморезов длиной 35 мм учитывается глубина их вкручивания в стойку, чтобы исключить вероятность прокола гофры.
Крепление гипсокартона осуществляется с шагом 250 мм по вертикали, в местах установки подрозетников применяется частое крепление — каждые 150 мм.
На участках с поворотом трассы допускается установка монтажных коробок с крышками, обеспечивающими доступ для ревизии. Глубина закладки гофры в стену — не менее 20 мм от внутренней поверхности листа.
Если в стене предполагается прокладка нескольких линий, минимальный зазор между ними составляет 30 мм. Это снижает наводки и обеспечивает лучшую теплопередачу.
При укладке проводки в стенах, облицованных двумя слоями ГКЛ, закладные формируют до начала монтажа второго слоя. В этом случае точность размещения трассы обеспечивается предварительной разметкой.
Толщина двухслойной конструкции — от 25 мм, и для установки подрозетников используют удлиненные модели с корпусом 50 мм. Это важно при подводе кабеля, не нарушая герметичность защитной гофры.
Для разводки внутри стены лучше использовать распределительные коробки с классом защиты не ниже IP30. Они устанавливаются заподлицо с поверхностью фанерной закладной, закрываются крышкой с винтовым фиксатором.
При наличии более трех направлений вывода кабеля применяется коробка 100×100 мм. Крышка должна быть легко съемной для последующей доработки схемы.
Перед фиксацией листов ГКЛ кабельную трассу проверяют на отсутствие перегибов, обрыва жил и обжатия. Применяется тестер с функцией прозвонки.
Все соединения — только в коробках или внутри подрозетников с использованием клемм WAGO, колпачков СИЗ или пайки. Скрутки без изоляции недопустимы по ПУЭ.
Укладка на потолке без профиля возможна только при наличии деревянных балок. Между кабелем и слоем утеплителя (если он присутствует) оставляется воздушный зазор 20–30 мм.
При этом прокладка в термостойкой гофре предпочтительна — она выдерживает нагрев до +105°C. Сечение провода выбирается с учетом длины линии и падения напряжения — допустимое значение потерь не превышает 5%.
Если предполагается установка точечных светильников, кабель к каждому из них разводится лучевым способом от распределительной коробки. В местах пересечения с элементами перекрытия формируют отверстия диаметром до 25 мм.
Не допускается скручивание проводов внутри гофры — каждый идет от коробки до прибора без промежуточных соединений.
Проверка готовности к зашивке проводится по схеме: целостность изоляции, прочность крепления, точность размещения. После установки листов гипсокартона и вырезов под электроустановочные изделия остается только установка механизмов и подключение.
