Разделение силовых и слаботочных кабелей в общем стояке модуля
Основополагающее правило, о котором забывать нельзя, гласит: силовые и информационные проводники обязаны быть разделены. Их совместная прокладка в едином лотке без перегородки — грубейшее нарушение.
Причина кроется в электромагнитных помехах. Силовые линии, особенно питающие мощное оборудование, создают вокруг себя значительные наводки. Эти наводки искажают сигналы в слаботочных сетях, что приводит к сбоям в работе интернета, телефонии, систем безопасности и автоматизации. Чтобы избежать подобных проблем, применяют специальные конструкции — разделительные короба.
Нормативная база четко регламентирует данный вопрос. Ключевой документ — ПУЭ, глава 2.1, п.
2.1.16. Там указано, что совместная укладка допускается исключительно при наличии перегородки из несгораемого материала. Дополнительные требования содержит СП 256.1325800.2016, раздел 15.3. Этот свод правил предписывает соблюдать минимально допустимые расстояния между группами. Для проводников информационных систем оно составляет 50 мм от силовых цепей напряжением до 1000 В. На практике это расстояние обеспечивается как раз внутренней стенкой разделительного короба.
Конструкция подобных коробов предполагает наличие одной общей крышки и двух независимых секций, разграниченных сплошной перегородкой. Материал исполнения — оцинкованная сталь, поливинилхлорид с требуемой степенью стойкости к огню или композитные составы.
Толщина металлической перемычки обычно лежит в пределах 0,7-1,0 мм, что гарантирует ее механическую прочность и экранирующие свойства. Выбор конкретного типа зависит от условий монтажа. В сухих внутренних помещениях часто применяют пластиковые системы, а для наружной установки или в производственных цехах предпочтительна сталь с цинковым покрытием.
При подборе конкретной модели обращайте внимание на ее внутренний объем. Он должен быть достаточным для размещения всех планируемых линий с запасом около 30-40%.
Свободное пространство нужно для нормального теплоотвода и возможного добавления проводов в будущем. Поперечное сечение короба рассчитывается, исходя из суммарного диаметра всех укладываемых кабелей. Используйте простую формулу: Sкороба >= (Sкаб1 + Sкаб2 +...) * 1,4, где S — площадь. Прокладку внутри секций тоже организуют правильно. Силовые жилы укладывают с небольшим провисанием, а слаботочные — аккуратно, без резких перегибов, которые могут ухудшить характеристики сигнала.
Для фиксации используют стандартные крепежные элементы: шпильки, кронштейны, анкерные опоры. Шаг крепления зависит от материала лотка и его загрузки.
Для стального короба, заполненного менее чем наполовину, расстояние между точками фиксации составляет примерно 1,5-2 метра. При полной загрузке интервал сокращают до 1,2 метра. Пластиковые системы крепят чаще — через каждый метр. Места ввода трасс в короб защищают от острых кромок специальными пластиковыми втулками или применяют конструкции с уже отформованными гладкими краями.
Маркировка групп — обязательный этап работ. На протяжении всей трассы, начиная от щитового оборудования, силовые и информационные цепи снабжают бирками.
В силовом отсеке указывают номер цепи, сечение, напряжение и назначение. В слаботочном — тип системы, номер линии, уровень сигнала. Такой подход многократно упрощает последующее обслуживание и модернизацию сетей. Особое внимание уделите точкам пересечения. Если трассы вынужденно пересекаются, угол пересечения должен составлять 90 градусов. Это минимизирует площадь влияния и снижает уровень возможных помех.
Заземление металлических коробов выполняют в соответствии с ПУЭ гл. 1.7.
Каждый секционный лоток присоединяют к защитному контуру медным проводником сечением не менее 4 мм². Соединение делают болтовым, обеспечивая надежный электрический контакт. Цель — отведение потенциала и безопасность эксплуатации. Для пластиковых систем требование по заземлению касается только металлических крепежных элементов, если они используются. После завершения монтажа проводят визуальную проверку целостности трассы, надежности установки перегородок и качества всех соединений.

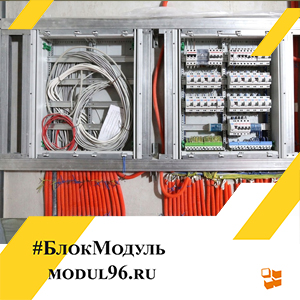

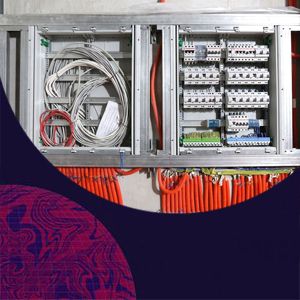

Практическая реализация часто выглядит так: по стояку монтируется вертикальный короб шириной 200-300 мм с внутренней перегородкой. Со стороны силового отсека прокладывают кабели розеточных групп и освещения, скажем, ВВГнг-LS 3х2,5 мм².
В соседней секции размещают витую пару FTP cat.6A для локальной сети, телевизионные коаксиальные провода RG-6 и кабели пожарной сигнализации, например, КПСВВ 2х0,75. Перегородка полностью исключает их физический контакт. На каждом этаже организуют отводы в этажные щитки через специальные боковые ответвительные элементы, также сохраняющие принцип разделения.
Выбор схемы разводки зависит от архитектуры здания. Применяют вертикальные магистральные стояки с горизонтальной поэтажной разводкой.
В высоких зданиях иногда используют схему с промежуточными коммутационными пунктами через каждые 8-10 этажей. Это снижает общую длину горизонтальных участков внутри этажа и упрощает локализацию неисправностей. Диаметр основных магистральных стояков может достигать 400-500 мм, при этом внутренняя перегородка делит его на две пропорциональные части согласно проектной нагрузке на каждую группу сетей.
Соблюдение этих принципов — залог долговечной и безотказной работы всех инженерных систем объекта. Грамотное разделение на этапе строительства избавляет от множества проблем в ходе дальнейшей эксплуатации.
Постоянные поиски неисправности в сети передачи данных или ложные срабатывания охранной сигнализации часто коренятся как раз в пренебрежении правилами совместной прокладки. Инвестиции в качественный разделительный короб и профессиональный монтаж всегда окупаются стабильностью работы инфраструктуры. Это тот фундаментальный принцип, экономия на котором ведет к существенно более высоким затратам в будущем.
