Система эталонных меток (реперов) на каркасе для контроля геометрии модуля
Геометрическая точность собранного каркаса модуля – это фундамент успешного монтажа всего объекта. Нарушения размеров, даже в несколько миллиметров, способны вызвать катастрофические последствия при стыковке элементов на площадке.
Чтобы объективно оценить сохранность конструкции после перевозки, мы применяем систему фиксированных контрольных точек. Эти маркеры создают жесткую измерительную базу, независящую от возможных временных деформаций при погрузке.
Суть методики состоит в закреплении на несущем остове специальных знаков, положение которых тщательно выверено на этапе производства. Они фиксируются на основных колоннах, ригелях, диагональных связях, формируя виртуальный каркас в пространстве.
Координаты этих точек определяют проектное положение всей конструкции. После доставки на стройплощадку геодезист выполняет повторные замеры, сравнивая фактические параметры с исходными цифрами.

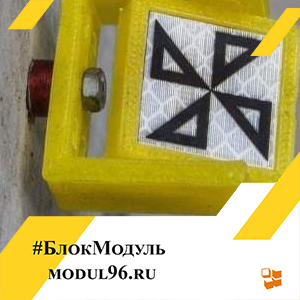

Для изготовления самих знаков применяют различные подходы, выбор которых диктуется материалом каркаса. На стальных элементах оптимальны приварные штыри из нержавеющей стали диаметром 6-8 миллиметров.
Их торец, отшлифованный до конусообразной формы, служит идеальной маркой для измерения. На бетонных поверхностях закрепляют дюбеля с ввинчивающимся геодезическим гвоздем либо применяют анкерные болты с четко обозначенной крестообразной насечкой.
Расположение этих точек подчиняется строгим правилам. Их размещают в зонах, наименее подверженных эксплуатационным нагрузкам, но максимально жестко связанных с основными узлами.
Чаще это верхние оголовки колонн, места примыкания главных балок, центры ферм. Расстояние между соседними маркерами по одной оси обычно не превышает 12-15 метров, что позволяет контролировать прогибы и выгибы протяженных элементов.
На каждый автономный блок требуется минимум четыре точки, образующие устойчивую пространственную фигуру.
Процесс разметки осуществляется с применением высокоточного оборудования. Используют электронные тахеометры с угловой точностью не менее 1-2 секунд и дальномерной погрешностью в 1-2 миллиметра на километр.
Все измерения проводят в температурном режиме, близком к проектному, чтобы исклюнить влияние теплового расширения металла. Полученные координаты каждой марки заносят в специальный паспорт модуля вместе с эскизом их расположения.
Нормативная база четко регламентирует допустимые отклонения. Согласно актуальным строительным правилам, расхождение между проектными и фактическими координатами контрольных точек для ответственных металлоконструкций не должно выходить за рамки ±L/1000, где L – это длина пролета в миллиметрах, но не более 15 миллиметров в целом.
Для отдельных узлов, например, опорных плит, предельное отклонение по высоте часто ограничивают 3-5 миллиметрами.
Транспортировка представляет собой ключевой этап проверки надежности данной системы. Марки должны быть защищены от механических повреждений.
На практике их закрывают пластиковыми колпачками или оборачивают вспененным материалом, зафиксированным стрейч-пленкой. Крайне желательно организовать мониторинг вибраций в пути с помощью датчиков, закрепленных рядом с реперами, чтобы later сопоставить эти данные с результатами обмеров.
По прибытии на объект первоочередной задачей становится проверка сохранности самих знаков. После этого приступают к контрольным замерам.
Геодезист устанавливает прибор на стабильные точки строительной сетки и последовательно определяет координаты каждой марки. Современное программное обеспечение позволяет мгновенно сравнивать фактические цифры с паспортными значениями, визуализируя вектора смещений в трех плоскостях.
Анализ полученной информации дает полную картину поведения конструкции. Вертикальные отклонения говорят о просадках опор или деформациях при перевозке.
Горизонтальные смещения указывают на возможный сдвиг или скручивание. Если расхождения укладываются в нормативные пределы, модуль признается готовым к установке.
Превышение допустимых значений требует детального исследования причин и разработки мер по выправлению положения.
В ходе практической деятельности возникают ситуации, требующие нестандартных решений. Допустим, часть марок оказалась повреждена.
Тогда положение утраченных точек восстанавливают, используя оставшиеся исправные знаки и применяя метод обратных засечек с повышенной точностью. При работе с крупногабаритными модулями иногда целесообразно создавать дополнительную внутреннюю сеть реперов для контроля геометрии отдельных подзон.
Качество исполнения и материалов для самих знаков напрямую влияет на достоверность измерений. Экономия на этом этапе недопустима.
Штыри из обычной черной стали быстро подвергаются коррозии, что размывает четкость точки. Лакокрасочное покрытие вокруг марки должно контрастировать с фоном, обеспечивая хорошую видимость для оператора инструмента даже при плохом освещении.
Документирование всех процедур – обязательная часть работы. В журнал контроля геометрии вносят дату измерений, температурные условия, тип использованного оборудования, фамилию исполнителя и, конечно, фактические координаты с указанием отклонений.
Эти сведения становятся юридическим доказательством соответствия изделия техническим условиям и в дальнейшем могут использоваться при анализе поведения всего здания в процессе эксплуатации.
Таким образом, грамотно спланированная и профессионально реализованная сеть неподвижных меток превращает каркас модуля из простой конструкции в измерительный объект. Эта система предоставляет бесспорные количественные данные о его состоянии, сводя субъективную оценку к минимуму.
Она служит надежным барьером против распространения ошибок с этапа заводского изготовления на стадию монтажа, гарантируя точную и безопасную стыковку всех элементов в проектном положении.
