Тепловизионное обследование собранного модульного здания
Модульное строительство, при всей своей технологичности и скорости возведения, создает объект, состоящий из отдельных элементов. Их соединения неизбежно становятся потенциальными слабыми точками в тепловом контуре.

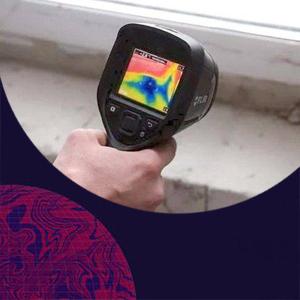

Тепловизионный контроль, проводимый после монтажа, — это не формальность, а критически необходимый инструмент для оценки реальной герметичности и однородности ограждающих конструкций. Камера фиксирует не видимые глазу утечки тепла, переводя температурные поля в наглядное цветное изображение, где аномалии проявляются яркими пятнами на общем фоне.
Физическая суть процесса заключается в разнице температур между внутренним воздухом и улицей. Для получения четкой картины этот перепад должен составлять не менее пятнадцати градусов Цельсия, что делает осенне-зимний период идеальным для проведения работ.
Наружные условия тоже влияют на точность: отсутствие осадков, прямой солнечной засветки и сильного ветра, скорость которого не должна превышать пяти метров в секунду, гарантирует достоверность результатов. Внутри здания следует отключить системы отопления на время, достаточное для выравнивания температуры, и обеспечить герметичность — закрыть окна и двери.
Наиболее уязвимыми с точки зрения теплопотерь в модульной конструкции являются угловые соединения, особенно внешние. Здесь сходятся три плоскостных элемента, что усложняет качественное исполнение узла.
На термограмме дефектный угол часто светится характерным светлым пятном, форма которого повторяет стык. Причиной служит недостаточная толщина или плотность монтажа минераловатного утеплителя, оставленные щели или мостик холода, создаваемый самим каркасом.
Стальной профиль, обладая высокой теплопроводностью, около 50 Вт/(м·°C), эффективно передает холод внутрь, если его не разорвать термоизолирующей вкладкой.
Второй проблемный участок — линии горизонтальных и вертикальных стыков между соседними блок-контейнерами. Это зона соединения двух независимых конструкций, каждая из которых может иметь собственные допуски при изготовлении.
Даже при использовании уплотнительных лент и последующей герметизации швов мастикой возможны локальные пропуски или некачественное нанесение состава. Тепловизор выявляет такие огрехи в виде тонких, но четких светлых линий, идущих по периметру модуля.
Особенное внимание следует уделить стыкам в нижней части здания, близко к цоколю, где возможен повышенный риск продувания.
Третий тип дефектов локализуется в зонах примыкания кровли к стенам, а также вокруг оконных и дверных проемов. Узел сопряжения крыши, часто собираемый из отдельных панелей, крайне чувствителен к качеству монтажа.
Тепловизионная съемка изнутри чердачного пространства или технического этажа может показать участки с повышенной температурой, указывающие на неплотное прилегание изоляционных матов или наличие сквозных зазоров. Аналогично, по периметру оконных блоков, особенно в местах крепления рамы к каркасу модуля, регулярно фиксируются локальные мостики холода.
Нормативная база задает четкие требования к сопротивлению теплопередаче ограждающих конструкций. Для средней полосы России этот показатель для стен должен быть не ниже R = 3.13 (м²·°C)/Вт, что соответствует современным стандартам энергоэффективности.
Тепловизионное обследование, по сути, проверяет, соответствует ли собранный на месте узел проектному расчетному значению. Разница температур между внутренней поверхностью стены и воздухом в помещении, согласно методикам, не должна превосходить четыре градуса при нормируемых условиях, что говорит об отсутствии существенных теплопотерь.
Практический анализ термограммы требует понимания не только локализации, но и количественной оценки дефекта. Современные приборы позволяют проводить точечные замеры температуры в конкретной зоне.
К примеру, если основное поле стены имеет температуру +19°C, а в углу фиксируется +14°C, перепад в пять градусов явно указывает на значимую проблему. Ее причиной может быть не только отсутствие утеплителя, но и его уплотнение со временем, либо повреждение пароизоляционного слоя, приведшее к увлажнению материала, что резко снижает его изолирующие свойства.
После обнаружения аномалии наступает этап верификации. Не каждое светлое пятно — это сквозной дефект.
Иногда камера регистрирует температурную неоднородность, вызванную скрытыми элементами конструкции, например, системой крепления фасада или внутренней обрешеткой. Для уточнения применяют дополнительные методы: детальный визуальный осмотр с вскрытием отделки в подозрительной зоне или проверку плотности примыканий с помощью анемометра в режиме измерения скорости воздушного потока при создании перепада давления.
Устранение выявленных недостатков носит специфический характер. Для межмодульных швов чаще всего требуется повторная, более тщательная герметизация специализированными составами с высокой эластичностью и долговечностью, такими как силиконовые или тиоколовые герметики.
Дефекты в угловых соединениях или на кровле могут потребовать частичного демонтажа внутренней обшивки для заполнения пустот пенополиуретаном с низким коэффициентом теплопроводности, около 0.03 Вт/(м·°C), или установки дополнительных слоев изоляции. Качество выполненных работ обязательно контролируется повторной тепловизионной съемкой.
Своевременное и грамотно проведенное обследование позволяет не просто устранить сквозняки и повысить комфорт. Оно дает реальный экономический эффект, снижая нагрузку на систему отопления и уменьшая энергопотребление на 15-20 процентов, что для коммерческого объекта окупает стоимость диагностики за один сезон.
Процедура превращается из формальности в инструмент обеспечения долговечности здания, предотвращая потенциальные проблемы с конденсатом, промерзанием и разрушением конструкций в точках, где холод беспрепятственно проникает внутрь.
