Влажность воздуха в модуле: измерение и нормализация

Любая модульная конструкция, будь то бытовка на стройплощадке или жилой блок из сэндвич-панелей, остро реагирует на избыток водяного пара в атмосфере внутри помещения. Причина кроется в материалах: металлический каркас при выпадении конденсата начинает корродировать, древесные плиты (OSB, фанера) набухают и теряют прочность, а минеральная вата в стенах, намокая, резко снижает свои теплоизоляционные свойства.

Ключевой параметр здесь — точка росы: при охлаждении поверхности ниже температуры насыщения пара происходит оседание капель. Для модуля с тонкими стенками такое случается постоянно, если не контролировать состояние газовой среды.

Нормативные документы, в частности ГОСТ 30494-2011, задают для жилых отсеков оптимальную относительную влажность в пределах 30–60% при температуре 20–22°C. Для модульных строений с металлическим несущим остовом лучше придерживаться более узкого коридора — 40–50%.

Почему именно так? При 20°C и 50% парциальное давление водяных паров составляет примерно 1,17 кПа, что безопасно для большинства отделочных материалов и не провоцирует рост плесневых грибков.

Отклонение выше 70% уже через две-три недели даст характерный запах и чёрные пятна на стыках панелей.

Как измерить текущее содержание пара в объёме помещения? Самый доступный способ — электронный гигрометр с выносным датчиком.

Массовые модели типа «Кельвин» или «Би-Климат» обеспечивают погрешность ±3% в диапазоне 20–90%. Однако важно размещать измерительный элемент правильно: на высоте 1,5 метра от пола, вдали от окон, дверей и работающих обогревателей.

Для критичных объектов (серверные модули, архивные блоки) используют психрометрические системы — два термометра (сухой и смоченный) в аспирационной камере. Разность их показаний по таблицам или формуле Реньо даёт точность до 1%. Не забывайте калибровать приборы: солевой раствор хлорида натрия в закрытой ёмкости при 20°C создаёт эталонные 75% относительной влажности.

Если замеры показали хроническую сухость (ниже 30%), последствия тоже неприятны: растрескивание деревянных элементов, накопление статического электричества, раздражение слизистых у обитателей. Для повышения уровня водяных паров проще всего использовать паровые увлажнители — они нагревают воду до кипения и выбрасывают стерильный пар.

Однако учтите расход электроэнергии: типичная модель на 300 Вт за час поднимает показатель с 20% до 45% в комнате объёмом 30 кубометров. Ультразвуковые устройства экономичнее (потребляют 30–50 Вт), но требуют заливки дистиллированной воды, иначе белый налёт из солей покроет все поверхности.

Куда более частая проблема в модулях — избыточная сырость, особенно в холодное время года. Причины стандартны: недостаточный воздухообмен, протечки кровли, конденсат на металлических профилях из-за мостиков холода.

Первая линия обороны — механическая вентиляция. Для одного проживающего человека норматив составляет 30 кубометров свежей атмосферы в час.

Практически это означает осевой вентилятор производительностью 100–150 м3/ч, установленный в наружной стене. Дешевле обойтись приточным клапаном (например, «КИВ-125»), который монтируется в стеновой сэндвич и регулируется вручную. Но естественная тяга работает только при разнице температур снаружи и внутри не менее 10°C, поэтому для всесезонного решения лучше ставить бризер с подогревом.

Когда вентиляция не справляется, применяют осушители воздуха. Компрессорные (дренажные) модели эффективны при плюсовых температурах от 15°C и способны понизить влажность с 80% до 40% за 3–4 часа.

Для модуля площадью 20 квадратов с высотой потолка 2,5 м достаточно устройства производительностью 20 литров отбора в сутки. Обратите внимание на режим работы: при падении температуры ниже 10°C на испарителе будет намерзать лёд, автоматика отключает компрессор для разморозки.

Адсорбционные осушители с роторным колесом из силикагеля работают даже при -10°C, но они заметно дороже и шумнее (45–50 дБ против 35–40 у компрессорных).

Не менее действенный путь — устранение самих причин переувлажнения через конструктивные доработки модуля. Проверьте стыки между блоками: любая щель шириной 1 мм под напором ветра пропускает до 2–3 литров воды в виде тумана за сутки.

Используйте бутилкаучуковую ленту или герметик на основе полиуретана (например, «Soudal 45А»), выдерживающий растяжение до 200%. Второй узел — пароизоляция со стороны тёплого контура.

Для стен из стальных профилей рекомендована мембрана с сопротивлением паропроницанию не менее 1,5 м2·ч·Па/мг (типа «Изоспан В»). Монтируется она с нахлестом полотен 15 см и проклейкой швов двухсторонним бутиловым скотчем. Между этой мембраной и внутренней обшивкой обязательно оставляйте вентилируемый зазор 20–30 мм — он позволяет воздуху циркулировать и уносить излишки пара, не допуская намокания утеплителя.

На практике стоит также обратить внимание на тепловые мосты. Стальная рама модуля имеет коэффициент теплопроводности 58 Вт/(м·К), тогда как у пенополистирола он 0,04.

Если не установить терморазрыв (прокладку из стеклотекстолита толщиной 10 мм) в местах крепления внутренней обшивки к каркасу, на внутренней поверхности в мороз выпадет обильный конденсат. Рассчитать риски просто: при температуре наружного воздуха -15°C и внутренней +20°C, если поверхность металла охлаждается до +10°C, относительная влажность в помещении 55% вызовет орошение.

Контролируйте такие зоны бесконтактным пирометром — разница температуры воздуха и стены не должна превышать 4–5°C.

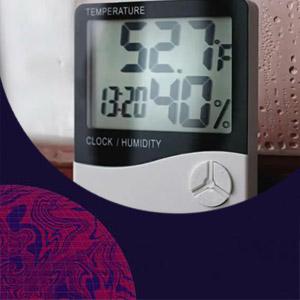

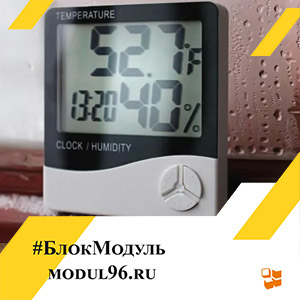

Для оперативного мониторинга без дорогой автоматики используйте комбинированный термогигрометр с функцией записи максимума и минимума за сутки. Китайские приборы типа «MH-7210» стоят около 800 рублей и запоминают 10 последних значений.

Разместите два датчика: один в центре комнаты, второй в углу у наружной стены на высоте 10 см от пола. Если второй показывает влажность выше первого более чем на 15%, это верный признак капиллярного подсоса или отсутствия гидроизоляции фундаментной плиты.

В такой ситуации не поможет ни осушитель, ни вентиляция — только переборка нижнего пояса модуля с укладкой экструзионного пенополистирола (XPS) толщиной 50 мм под полом.

Сезонные колебания тоже вносят коррективы. Летом, при жарком и душном наружном воздухе, содержание пара может зашкаливать за 80% даже без внутренних источников.

Тут эффективен не осушитель, а сплит-система в режиме охлаждения — кондиционер одновременно удаляет конденсат с испарителя (до 10–15 литров в день). Зимой же главную опасность представляет сухость от работающих электрических обогревателей: они нагревают воздух, не добавляя водяных паров, и относительная влажность падает до 15–20%.

Исправит ситуацию любой ультразвуковой увлажнитель с встроенным гигростатом — выставьте на нём 45%, и он будет автоматически включаться при снижении ниже 40%.

Ещё один практический нюанс касается модулей, используемых временно — например, строительных вагончиков без постоянного отопления. В межсезонье, когда днём +10°C, а ночью 0°C, внутри стенок активно выпадает роса.

Для таких случаев разработаны абсорбционные влагопоглотители с хлоридом кальция — мешки или контейнеры, где гранулы связывают воду из атмосферы. Один килограмм реагента способен при 20°C и 80% влажности собрать до 700 мл жидкости за неделю.

Однако это лишь временная мера: как только соль полностью растворится, её нужно менять. Для постоянного использования подобные расходники неэкономичны — лучше один раз смонтировать приточную вентиляцию с подогревом и рекуператором.

Запомните простое эмпирическое правило: если при закрытых окнах после двух часов пребывания человека на стёклах появляется запотевание, значит, кратность воздухообмена ниже необходимой единицы. Измерьте концентрацию углекислого газа портативным датчиком — при уровне выше 800 ppm вентиляция точно недостаточна, и влажность будет расти.

Решение — установка стенового клапана с ручной регулировкой и осевого вытяжного вентилятора в санузле (производительность от 60 м3/ч). Этого достаточно для типового модуля 6х2,5 метра с высотой потолка 2,4 метра.

Наконец, никогда не игнорируйте показания гигрометра в первые недели эксплуатации нового модуля. Свежие сэндвич-панели и герметики выделяют остаточные растворители и влагу из производителя — до 3–5 литров водяного пара, которые постепенно выходят в помещение.

В этот период показатели могут достигать 75–80% даже без людей. Просушите блок интенсивным проветриванием (открывайте противоположные окна на полчаса трижды в день) либо запустите компрессорный осушитель на сутки.

После стабилизации параметров (обычно через две-три недели) настройте автоматику на поддержание 45–50% — и модуль прослужит десятилетия без плесени, коррозии и гниения.
