Когда речь заходит об организации подачи воды в мобильное строение, многие ошибочно полагают, что достаточно просто опустить шланг в источник. Но на деле подключение бытовки или модульного домика к колодезной шахте требует продуманной инженерной схемы, иначе система откажет в первый же холодный месяц.



В отличие от капитального дома, модуль часто перемещают, а его основание не заглублено, поэтому стандартные решения приходится адаптировать под легкий фундамент и сезонное или постоянное проживание.



Первое, что необходимо определить — это тип насосного оборудования. Для колодцев характерны два варианта: поверхностная станция, установленная внутри модуля, либо погружной агрегат, опущенный прямо в воду.



Поверхностная модель удобна при невысоком зеркале (до 7–8 метров от земли) и в теплых регионах, ведь сам насос находится в отапливаемом объеме, что исключает замерзание. Но если уровень жидкости в источнике опускается ниже 8 метров, такая техника бесполезна — придется брать скважинный вариант, способный поднимать воду с 20–30 метров.



Рассчитайте динамический горизонт вашего колодца в самый засушливый период, иначе мощный агрегат быстро осушит шахту и начнет хватать воздух. Для модуля нет смысла монтировать громоздкий гидроаккумулятор на 100 литров; достаточно бака на 24–50 литров, который сгладит гидроудары и позволит не запускать мотор при каждом открытии крана.



Учтите, что компактные бытовые станции с реле давления и встроенным обратным клапаном продаются уже собранными, что сокращает время монтажа.



Перейдем к самой схеме подключения. От колодца до точки входа в модуль прокладывается полиэтиленовая труба низкого давления (ПНД), рассчитанная на питьевую воду, диаметром 25 или 32 мм.



Оптимальный выбор — армированный вариант с наружным черным слоем, защищающим от ультрафиолета, даже если трасса будет частично на солнце. Глубина траншеи должна быть на 20–30 см ниже уровня сезонного промерзания грунта для вашего региона (в средней полосе России это 1.2–1.5 м). Если заглубиться не получается из-за скальных пород или высоких грунтовых вод, используйте греющий кабель саморегулирующегося типа, уложенный вдоль трубы и обернутый вспененной изоляцией толщиной 20–30 мм.



На дне колодца устанавливается фильтр-сетка на всасывающем патрубке насоса, а обратный клапан — непосредственно перед агрегатом или на выходе из него, чтобы вода не стекала обратно при выключении. Для погружной модели клапан часто встроен в корпус, но дешевые устройства лучше дополнить внешним латунным экземпляром, расположенным в 50–80 см от насоса.



От верхней крышки шахты до модуля труба ведется с постоянным уклоном не менее 2 см на каждый метр длины в сторону источника — тогда при консервации системы остатки жидкости самотёком вернутся в колодец, не замерзнув внутри.



В месте ввода сквозь стену или пол используйте гильзу (обрезок трубы большего диаметра), заполненную монтажной пеной или герметиком, с устройством компенсатора смещений на случай подвижек грунта. После гильзы сразу ставьте шаровой кран для полного отсечения водопровода, а за ним — тонкий сетчатый фильтр на 100–150 микрон, защищающий автоматику и накопитель от песчаной взвеси.



Следующий элемент — обратный клапан (если его нет до ввода), затем гидроаккумулятор и реле давления с датчиком сухого хода. Последний крайне важен для модуля: при временном отъезде или падении уровня воды в колодце реле отключит насос, предотвратив поломку.

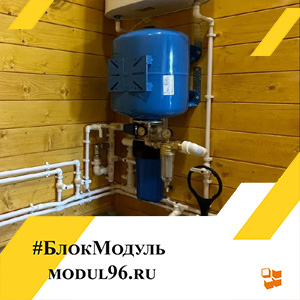

Соберите эти компоненты в следующей последовательности: насос → обратный клапан (если не встроен) → труба ПНД до модуля → отсечной кран → фильтр грубой очистки → обратный клапан (резервно) → реле давления с манометром → гидроаккумулятор → выход на внутреннюю разводку. Реле настраивается на выключение при 2.8–3.2 бар и включение при 1.5–1.8 бар, что комфортно для смесителей и душевых леек.



Не забудьте про клеммную коробку и кабель питания насоса — для погружных марок он идет в комплекте и должен быть в два раза длиннее глубины шахты, чтобы лежать на дне петлей, а не внатяжку.



Если модуль эксплуатируется зимой, вся обвязка внутри помещения должна располагаться в теплом контуре, без сквозняков. Полипропиленовые или металлопластиковые трубы для внутренней разводки прокладывайте так, чтобы при кратковременном отключении отопления вода из них могла сливаться через специальные краны — предусмотрите в самой низкой точке сливной штуцер с краном Маевского или обычным вентилем.



В случае с частыми отъездами стоит заполнять систему незамерзающей пищевой жидкостью (пропиленгликолем) или просто консервировать ее на зиму, сдувая остатки компрессором через тот же слив.



Несколько цифр для практики: производительность насоса для одного модуля с раковиной, душевой кабиной и унитазом достаточно 20–30 литров в минуту. Напор рассчитывайте по формуле H = H_гео + P_изб + потери, где H_гео — разница между уровнем воды и точкой разбора (например, 7 метров), P_изб — требуемое избыточное давление в системе (обычно 2.5 бара или 25 метров водяного столба), а потери в трубах длиной до 30 метров составят около 2–3 метров.



Итоговый напор: 7+25+3=35 метров. Погружной насос с таким параметром и расходом будет стоить около 4–6 тысяч рублей, а поверхностная станция — чуть дороже из-за встроенной автоматики.



Особое внимание уделите герметизации оголовка колодца. Через щели внутрь попадает земля и насекомые, но главная проблема — конденсат на холодной трубе и обледенение крышки зимой.



Утеплите люк листовым пенополистиролом толщиной 50 мм, а ввод трубы в шахту уплотните резиновой манжетой. Для погружного агрегата крайне важно закрепить кабель и страховочный трос на верхней плите, чтобы устройство не висело на водопроводной линии — используйте отдельный трос из нержавейки с зажимом, установив его на 10–15 см выше насоса.



Многие забывают про электропитание: пусковые токи глубинного мотора достигают 30–40 ампер на долю секунды, поэтому обычной розетки на 16А может не хватить. Проложите отдельную линию с автоматом класса С на 20А и УЗО на 30 мА, используя медный кабель сечением 2.5 мм² для линии до 50 метров.



Если длина питающего кабеля от щитка до колодца превышает 40 м, сечение стоит увеличить до 4 мм², иначе при запуске напряжение просядет, и автоматика ложно отключится.



Рекомендую после завершения монтажа выполнить пробный пуск с заполнением системы водой, но без подключения гидроаккумулятора — это позволит вымыть стружку и песок из труб. Затем установите накопительный бак, накачайте в его воздушной полости давление на 0.2 бара ниже порога включения насоса (к примеру, при пороге 1.5 бар накачайте 1.3 бар).



Такая настройка предотвратит частые пуски мотора при малых расходах, например, при наборе стакана воды.



В завершение хочу обратить ваше внимание на такой нюанс, как сезонное использование модуля. Если вы планируете жить в нем только с мая по сентябрь, то самую простую схему можно организовать без заглубления трубы — проложите её по поверхности с уклоном и утеплите пенополиуретановой скорлупой на 60 мм, а после каждого отъезда просто сливайте воду через нижний кран.



Но для постоянного проживания вышеописанная полноценная разводка с защитой от морозов — единственно верное решение, иначе вы рискуете каждую весну менять лопнувшие фитинги.
