Водосточные системы для модульных домов: скрытый или наружный монтаж?

При выборе метода отвода осадков с крыши сборных конструкций чаще всего сравниваются два способа: размещение трубопровода внутри стен или установка его на фасаде. Каждый подход диктуется спецификой объекта, конструктивом модулей, климатом и типом покрытия кровли.

При скрытой разводке трубы располагаются в пределах ограждающих слоёв и монтируются в специальных каналах. Наружный вариант предполагает использование кронштейнов, крепёжных элементов и сливных труб, находящихся снаружи несущих элементов.

С точки зрения сборки, наружное размещение существенно упрощает весь процесс. При этом нет необходимости штробить панели или проектировать отдельные шахты. Сборка производится после установки кровельных и фасадных элементов, что особенно удобно в условиях ограниченного времени.

При выборе открытого размещения труб стандартно используются изделия из ПВХ или оцинкованной стали с полимерным покрытием. Диаметр зависит от площади ската и варьируется от 90 до 150 мм. По формуле S = 0,03 × A (где S — диаметр трубы, A — площадь кровли в м²) можно определить ориентировочные параметры.

Для конструкций, собранных на каркасе, внутренняя разводка требует точной координации с проектировщиком. Все узлы должны быть заранее заложены в чертежи. Каналы выполняются из оцинкованного металла, часто с теплоизоляцией, чтобы избежать образования наледи. Минимальный уклон составляет 1,5 мм на погонный метр. В случае с наклонными крышами уклон увеличивается до 3 мм, особенно в северных регионах.

Ограничения по высоте установки труб зависят от климата. В районах с перепадами температур применяются термоизоляционные кожухи толщиной не менее 30 мм. В помещениях с внутренними трубами нужно учитывать точку росы, чтобы исключить конденсацию. При прокладке внутри необходимо применять не только утеплитель, но и гидроизоляционные материалы, особенно в местах пересечения перекрытий.

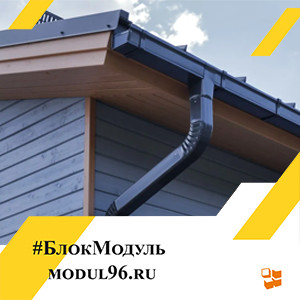

Во внешнем исполнении уклон желоба рассчитывается с шагом не менее 2 мм на метр. Протяжённость прямых участков без компенсационных соединений не должна превышать 12 метров. Установка хомутов производится с шагом 1,2 м. При высоте здания до 6 м допускается крепление только к обрешётке, при более высокой конфигурации требуется монтаж к вертикальным несущим стойкам.

С точки зрения затрат, наружные решения выигрывают: стоимость комплектующих ниже, работы проще, а риск ошибок на этапе монтажа снижен. В случае с внутренними системами приходится прокладывать не только основной контур, но и организовывать ревизии, что увеличивает сложность. Минимальный диаметр ревизионного люка составляет 300 мм. Он должен устанавливаться не дальше 1 м от выхода трубопровода наружу.

Для плоских крыш в модульных зданиях чаще используется скрытый отвод через воронки. Они монтируются в специальных лотках, соединённых с водосливами. При этом нагрузка на перекрытие возрастает, особенно при осадках выше средней нормы. По СНиПу 2.04.01-85 количество воронок рассчитывается по формуле N = F / q, где F — площадь покрытия, q — предельная пропускная способность одной воронки, принимаемая в пределах 3-5 л/с.

Открытая система быстрее реагирует на изменения погоды. При таянии снега вода не задерживается, не попадает внутрь перекрытий. Однако в условиях сильного ветра трубы могут повреждаться, особенно при некачественном креплении. При скрытом способе возникает риск протечек при нарушении герметичности. По нормам, соединения внутренних труб должны выдерживать давление не менее 0,05 МПа.

В случае с пристроями или временными объектами предпочтительнее использовать наружный метод. Он позволяет быстро демонтировать или перенести узлы без повреждения основной конструкции. При внутренней прокладке требуется демонтаж стеновых панелей, что затрудняет доступ. Это особенно критично при сезонной эксплуатации.

Материалы подбираются в зависимости от ожидаемых нагрузок. Для внешнего размещения подходят трубы с толщиной стенки от 1 мм при использовании металла, либо от 2 мм — при применении ПВХ. При этом класс горючести должен соответствовать Г1 или ниже. Внутренние изделия чаще выполняются из стали с полимерной облицовкой, устойчивой к химическим примесям и конденсату. Применение медных труб допускается, но требует заземления.

Пожарные нормативы запрещают размещение труб внутри огнестойких перегородок без использования уплотняющих прокладок. Диаметр изоляции должен быть на 20% больше диаметра канала. В местах прохода через перекрытия следует применять втулки из негорючего материала. Соединения монтируются с компенсаторами температурных деформаций длиной от 50 до 150 мм.

В местах возможных засоров необходимо предусматривать съёмные элементы. Для наружных систем это ревизионные колена, для внутренних — лючки. Количество таких точек не должно быть менее одной на каждые 15 метров. Минимальный радиус изгиба труб составляет 100 мм для внутреннего, и 120 мм — для наружного размещения, чтобы избежать завихрений потока.

Скорость монтажа наружных решений выше минимум на 30%. При этом допускается использование резиновых уплотнителей без сварки. В скрытом исполнении чаще применяют сварные или клеевые соединения. Работы выполняются поэтапно: сначала закладываются каналы, затем — устанавливаются соединения, и только после — закрываются ограждающими слоями.

В зданиях, используемых круглый год, скрытые варианты предпочтительнее с точки зрения теплотехники. Они исключают промерзание труб. Для объектов сезонного назначения лучше подходит наружный способ. Он не требует защиты от промерзания и проще при обслуживании. В случае замены отдельных участков демонтаж внешнего узла занимает не более 30 минут.

Воронки при внутреннем способе монтируются на одном уровне с кровельным ковром. При этом необходим защитный фартук из битумного материала или ПВХ-мембраны. Минимальное расстояние между ними — 3 м. При наклонных крышах количество труб определяется по формуле Q = (B × L × R) / 3600, где B и L — размеры ската, R — интенсивность осадков.

Сечение желобов выбирается по нормативу: при площади ската до 50 м² оно должно быть не менее 100 см². При превышении — увеличивается до 150 см². Глубина желоба должна составлять минимум 70% его ширины. Для предотвращения переливов на наружных участках устанавливаются водоотбойники. Внутренние участки защищаются гофрированными прокладками.

При использовании модульных конструкций на сваях необходимо дополнительно утеплять отвод ниже уровня пола. При наружной схеме применяются теплоизоляционные кожухи с фольгированной обмоткой, а при скрытой — монтируются греющие кабели. Мощность таких кабелей варьируется от 15 до 25 Вт/м. Расчёт производится по длине трубопровода, добавляя 10% на компенсацию изгибов.
