Водяные теплые полы: сфера применения, основные достоинства и особенности

Теплые полы в квартирах и частных домах давно не кажутся диковинкой. Все больше людей используют их как дополнительный или основной источник тепла в помещении.



Все большую популярность, особенно в загородных домах, приобретают водяные теплые полы. Смонтировать такую систему в доме, имея некоторые рабочие навыки, вполне можно самому. Как это сделать, читайте ниже.



Что такое водяные теплые полы



Теплый водяной пол, где источником тепла является циркулирующая по трубам горячая вода, в большинстве случаев обустраивают в загородных домах.



Подводить дополнительные трубы к общему контуру отопления в квартире нельзя, так как это может вызвать падение давления в системе, и радиаторы отопления у ваших соседей могут оказаться холодными.



Чтобы оборудовать водяной пол в квартире, потребуется наличие отдельного бойлера для нагрева воды, поэтому здесь чаще монтируют пол с электрическим обогревом.



Водяная система обогрева пола включает в себя нагревающее воду оборудование - электрический бойлер, газовую колонку или обычную дровяную печь. В состав конструкции водяного нагрева входят:



- распределительный коллектор;

- водопроводные трубы небольшого диаметра;

- фитинги для соединения труб;

- вентиль для выпуска воздуха из системы;

- обратный клапан.



Трубы, равномерно распределенные по площади пола, через распределительный коллектор подсоединяются к бойлеру с горячей водой.



Устройство пола с водяным отоплением.

При оборудовании пола с водяным обогревом используют 2 вида монтажа - бетонную и настильную систему.

Бетонный (мокрый) способ оборудования теплого водного пола предполагает укладку бетонной стяжки поверх уложенных труб. Работу выполняют в несколько этапов.



1. При большой площади обогрева (более 40 м2) помещение делят на участки. Это необходимо для компенсации расширения стяжки при нагреве. В противном случае, бетон начнет растрескиваться.
2. На очищенную поверхность чернового пола кладут слой теплоизоляции. Это делается для того, чтобы тепло не уходило через пол вниз, а оставалось в помещении. В качестве утеплителя используют пенопласт, пеноплекс и другие материалы, имеющие плотность порядка 35 кг/м и толщину не менее 3см.

Выбор теплоизоляции зависит от того, какое количество тепла теряется через пол. По периметру комнаты укладывают демпферную ленту, которая компенсирует тепловое расширение стяжки. Перед укладкой труб слой теплоизоляции по всей площади покрывают полиэтиленовой пленкой (гидроизолирующий слой).

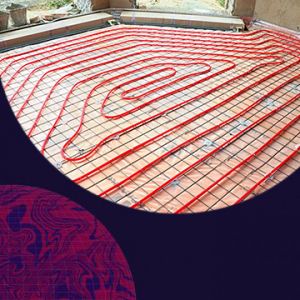

3. Поверх гидроизоляции кладут армирующую сетку. Трубы по ее поверхности располагают в виде спирали (улитки) или змейки. Во многих случаях схемы раскладки комбинируют. Вдоль внешних стен принято укладывать трубы змейкой, так как температура нагрева пола уменьшается от внешней стены к центру. Шаг укладки, во избежание неравномерного прогрева поверхности, составляет не более 30 см.
4. После монтажа труб в обязательном порядке проводят их опрессовку - гидравлическую проверку на герметичность. Испытание проводят непосредственно перед заливкой бетонной стяжки.
5. Работу по заливке выполняют при комнатной температуре, трубы в этот момент должны находиться под давлением 3-4 бар. Для приготовления раствора используют песчано-бетонную смесь. Марка бетона (не путать с маркой цемента) должна быть не менее М300.



Укладывать чистовое покрытие и подключать систему обогрева пола можно не ранее, чем через 28-30 дней (после набора расчетной прочности).



Существуют 2 вида настильной системы - полистирольная или деревянная. Они отличаются от укладки с помощью бетонной стяжки отсутствием мокрых процессов, что значительно сокращает сроки работы. Деревянная система теплых водяных полов представлена модульной или реечной конструкцией.



Устройство настильного полистирольного теплого пола с водяным обогревом



Отличительной чертой этой системы является простота исполнения, эффективность и надежность. Отсутствие бетонной стяжки уменьшает общую толщину пола до 10см. Большим преимуществом конструкции является ее небольшой вес.



Если речь идет о загородном доме, дополнительная нагрузка на фундамент будет незаметна. Монтаж полистирольной системы проводят в следующей последовательности:



- на выровненное и тщательно очищенное основание пола стелют полиэтилен;



- пенополистирольные блоки с пазами под трубы укладывают на пол впритык друг к другу;



- в пазы вставляют алюминиевые пластины - теплораспределители. Для хорошего обогрева их площадь должна составлять не менее 80% поверхности пола;



- раскладывают трубы в пазы блоков поверх алюминиевых пластин;



- поверх труб настилают водостойкую фанеру.



Систему монтируют не только на бетонное основание, но и на деревянный пол.



Система деревянного теплого водяного пола.



Такую конструкцию оборудуют двумя способами - в виде настила реек или модулей из древесно-стружечных плит.



1. Обустройство теплого пола реечной конструкцией предполагает укладку тонкого слоя теплоизолятора, поэтому такие полы больше подходят для второго этажа. Система устанавливается непосредственно на балки перекрытия (лаги) Теплоизоляцию - минеральную или базальтовую вату и другие материалы укладывают между лагами.



На основание пола набивают рейки с шагом от 15 до 30 см. Между рейками монтируют алюминиевые распределители тепла, которые имеют профиль, обеспечивающий надежное крепление труб при помощи защелок. После их монтажа прибивают листы фанеры и укладывают любое напольное покрытие.



2. При монтаже модульной конструкции вместо реек используют специальные листы ДСП с готовыми каналами для укладки алюминиевых пластин и труб. Толщина материала составляет 22 мм, а ширина зависит от выбранного шага укладки водопроводной системы. Между соседними листами ДСП оставляют зазор 2 см. После укладки труб приступают к настилу чистового пола.



В обоих случаях, перед тем, как приступить к заключительному этапу работ, проводят опрессовку труб для проверки герметичности системы отопления пола.



Распределительный коллектор.



Коллектор для равномерного распределения нагревающей жидкости и регулировки давления в системе труб водяного пола играет важную роль. Он состоит из 2-х частей - подающей и обратной и позволяет управлять температурой внутри помещения.



Конструкция распределительного коллектора оснащается дополнительными элементами, облегчающими управление системой отопления:



- встроенный циркуляционный насос для принудительной подкачки воды в систему;



- встроенные в подающий и обратный коллектор термометры, контролирующие температуру на входе и выходе системы;



- устройство для удаления воздуха из системы в ручном режиме;



- байпас, корректирующий общую температуру;



- клапан слива воды при повышенном давлении в системе предупреждает разрыв труб.



Распределительные коллекторы могут подводить к нагревательному котлу от 2-х до 20 контуров отопления.



Достоинства водяного теплого пола.



Одним из основных достоинств теплых водяных полов является возможность нагрева воды до меньших значений, чем в радиаторной системе отопления.



Это объясняется тем, что обогреваемая площадь пола в несколько раз превосходит площадь радиаторов. Снижение температуры нагрева значительно снижает расходы на нагрев воды, будь то электрический бойлер или газовая колонка.



Водяной теплый пол - надежная и безопасная система отопления, на которую можно укладывать любой вид напольного покрытия (паркет, ламинат, линолеум, плитку или ковролин). Помещение с таким отоплением прогревается равномерно по всей площади, что препятствует возникновению сквозняков.



Система теплого водяного пола, в отличие от электрического, не создает в помещении электромагнитного излучения.



Недостатки водяного пола.



1. К недостаткам пола относят достаточно сложный (особенно при использовании бетонной стяжки) монтаж, который занимает много времени.
2. Для водяного пола обязательно устройство гидроизолирующего слоя во избежание протечек.
3. Для точного соблюдения всей технологической цепочки потребуются достаточно большие средства.



Выбирая для своего дома в качестве основного или дополнительного отопления систему теплого пола с водяным отоплением, следует точно соблюдать все требования к монтажу. Тогда ваш пол долгие годы будет служить вам источником мягкого, комфортного тепла.
