Герметизация дверей в модуле: виды уплотнителей

Когда речь заходит о модульных строениях — от бытовок на стройплощадке до жилых контейнерных домов — качество прилегания дверного полотна к коробке напрямую определяет комфорт внутри. Любой зазор становится мостиком холода, источником сквозняков и проводником уличного шума.

Подобрать подходящую прокладку для конкретной конструкции следует с учётом материала двери, величины зазоров и условий эксплуатации.

Самым распространённым решением остаются резиновые профили, производимые методом экструзии. Их главное преимущество — эластичность в широком диапазоне температур от -40°C до +90°C, что критично для неотапливаемых модулей.

Для производства используют этилен-пропиленовый каучук (EPDM), который устойчив к озону и ультрафиолету. Плотность такого компаунда колеблется в пределах 0,9–1,2 г/см³, а относительное удлинение при разрыве достигает 300%.

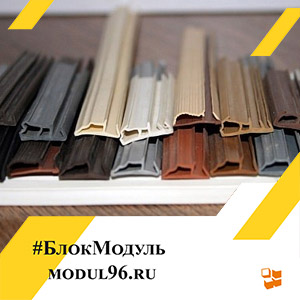

Резиновые ленты выпускают в нескольких конфигурациях поперечного сечения. Самая простая — трубчатая форма с внутренней полостью, обеспечивающая хорошее сжатие при усилиях от 3 до 8 Н на погонный сантиметр.

Для дверей с большими перекосами подойдёт массивный D-образный профиль, способный перекрыть щели до 12 мм. С другой стороны, при монтаже в паз чаще применяют гребёнчатые варианты с ответной частью, фиксирующейся в канавке двери.

Силиконовые уплотнители отличаются более мягкой структурой и сохраняют работоспособность при температурах до -60°C, но проигрывают резине в стойкости к истиранию. Их твёрдость по Шору A составляет 30–40 единиц, тогда как у EPDM этот параметр достигает 55–70.

Силикон не боится контакта с пищевыми маслами и слабыми кислотами, что может пригодиться в модульных лабораториях или столовых. Однако под постоянной механической нагрузкой (частое захлопывание) силиконовые ленты выдерживают не более 50–70 тысяч циклов, в то время как резиновые — до 150 тысяч.

Магнитные системы герметизации набирают популярность в металлических дверных блоках модулей. Здесь в полость профиля запрессована полоса феррита с остаточной индукцией 0,35–0,4 Тл.

Притягиваясь к стальной коробке, такая конструкция создаёт постоянное усилие прилегания независимо от упругости материала. Для эффективной работы зазор между магнитом и ответной частью не должен превышать 4 мм.

Обычно подобные изделия комплектуются эластичной оболочкой из термопластичного эластомера (TPE), который защищает магнит от коррозии.

Термопластичные эластомеры сами по себе представляют отдельную категорию. Этот материал занимает промежуточное положение между резиной и пластиком: при нагреве до 180–220°C он становится текучим, что позволяет лить профили сложной формы.

В отверждённом состоянии TPE демонстрирует прочность на разрыв 5–8 МПа и сохраняет гибкость до -30°C. Такие прокладки легко режутся обычным ножом и стыкуются на клей, но со временем (через 3–5 лет) могут выделять пластификаторы, вызывая потемнение поверхности.

Для модулей, эксплуатируемых в запылённой среде (цементные заводы, зернохранилища), лучше применить щёточные барьеры. Они состоят из полипропиленовой или полиамидной щетины, закреплённой в алюминиевом держателе.

Высота ворса подбирается так, чтобы перекрывать зазор с натягом 2–3 мм. Густота щетины — от 15 до 30 нитей на сантиметр — определяет степень фильтрации частиц размером более 50 мкм.

Щёточные системы не сжимаются как резина, а работают по принципу лабиринтного уплотнения, поэтому они не боятся абразивного износа.

Пенополиуретан на самоклеящейся основе часто используют для временной герметизации или в бюджетных модулях. Этот материал имеет открытую ячеистую структуру и восстанавливает форму после сжатия до 80% от исходной толщины.

Но его долговечность оставляет желать лучшего: под воздействием влажности и перепадов температур поролон крошится уже через 12–18 месяцев. Для увеличения срока службы производители пропитывают пену акриловыми составами, однако рабочая температура всё равно ограничена диапазоном от -15°C до +50°C.

При выборе конкретного профиля стоит измерить зазоры между дверью и коробкой в трёх точках по периметру. Для щелей 1–3 мм подойдёт трубчатая резина или тонкий силиконовый шнур круглого сечения.

При зазорах 4–7 мм эффективен D-образный профиль с высотой 8–10 мм, который при сжатии уменьшится до нужной величины. Если же дверь перекошена и просвет достигает 10–15 мм, придётся комбинировать два контура: один наклеивается на полотно, другой — на коробку.

Способ крепления прокладки бывает трёх типов. Самоклеящиеся ленты с акриловым слоем проще всего монтировать — достаточно обезжирить поверхность уайт-спиритом и прикатать валиком.

Адгезия такой полосы составляет 15–20 Н/см ширины, но на морозе клей теряет липкость. Механическая фиксация через паз и гребень надёжнее: ответная часть профиля защёлкивается в канавке глубиной 3–5 мм, что исключает смещение при ударах двери.

Третий вариант — установка на клеевые составы (неопреновые или полиуретановые мастики), которые наносятся шприцем и требуют прижима на 12–24 часа.

Нормативные документы предписывают для модульных зданий величину воздухопроницаемости дверного блока не более 2,5 м³/(ч·м²) при перепаде давления 100 Па. Достичь такого показателя помогает двухконтурная герметизация: первый ряд прокладки работает на сжатие 50%, второй — на 30% от исходной высоты профиля.

При этом сила закрывания не должна превышать 90 Н для внутренних дверей и 120 Н для наружных, иначе страдает фурнитура.

Температурное расширение материалов тоже диктует свои условия. Стальная дверная коробка модуля при нагреве от -30°C до +40°C изменяет линейные размеры на 0,5 мм на каждый метр ширины.

Резиновые и силиконовые уплотнители, имеющие коэффициент расширения 200–300*10^-6 1/°C, адаптируются к таким подвижкам без потери герметичности. А вот жёсткие пенополиуретановые ленты при циклических деформациях быстро разрушаются.

Для помещений с высоким уровнем влажности (душевые модули, сантехнические кабины) стоит отдать предпочтение закрытопористым профилям из силикона или TPE. Они не впитывают воду, тогда как открытоячеистый поролон набирает до 300% влаги от собственной массы, превращаясь в рассадник плесени.

Производители маркируют влагостойкие изделия значком капли или буквой W в артикуле.

Долговечность уплотнения зависит от частоты открываний. Резина EPDM выдерживает 150 тысяч циклов сжатия, силикон — 70 тысяч, термопластичный эластомер — 100 тысяч.

Эти цифры указаны для стандартного сжатия 40% от исходной высоты. Если же дверь установлена с перекосом и прокладка деформируется на 60–70%, ресурс снижается втрое.

Поэтому перед монтажом обязательно регулируют дверные петли и замковую планку, добиваясь равномерного зазора по всему периметру.

Когда модуль транспортируют или хранят на улице, пороги и нижние участки дверей страдают от наледи и грязи. Для нижнего контура целесообразно применить профиль с металлическим экраном или более жёсткую резину твёрдостью 75–80 по Шору A.

Такая вставка не вмерзает в снег и выдерживает наезд колёс ручной тележки. Верхнюю и боковые части можно оснастить мягкими силиконовыми лентами, обеспечивающими лёгкое скольжение при закрывании.

Размеры стандартных уплотнителей унифицированы под пазы шириной 2,5; 3,0 или 4,0 мм. Измерять глубину канавки лучше штангенциркулем, поскольку ошибка в полмиллиметра приведёт к выскальзыванию гребня при хлопке двери.

Для самоклеящихся изделий критична ширина основания — она должна на 1–2 мм превышать ширину прилегающей поверхности, иначе края начнут отклеиваться по углам. Встречаются также универсальные профили с ножкой-«ласточкин хвост», подходящие для пазов 3–5 мм, но их фиксация менее надёжна.

Правильно подобранный и смонтированный уплотнитель превращает модульное помещение в полноценное жилое или рабочее пространство без сквозняков, пыли и уличного гула. Игнорирование этой детали или использование неподходящего материала сведёт на нет все усилия по утеплению стен и кровли, ведь через неплотности двери уходит до 30% тепловой энергии.

Ориентируясь на реальные зазоры, температурный режим и интенсивность эксплуатации, вы легко найдёте тот вариант, который прослужит многие годы без замены.
