Стыковка канализации между модулями: соединения и уклоны

Когда речь заходит об обустройстве временных посёлков, бытовок на стройплощадке или модульных зданий стационарного типа, инженерные системы внутри таких конструкций требуют особого подхода. В отличие от стационарных объектов, отдельные секции здесь подвержены взаимным подвижкам, осадке фундаментов и температурным деформациям.

Потому стандартные приёмы монтажа трубопроводов, используемые в капитальных строениях, без доработок не подходят.

Главная сложность возникает в местах перехода стоков из одного блока в соседний. Жёсткая заделка здесь неприменима — она неизбежно разрушится при малейшем смещении.

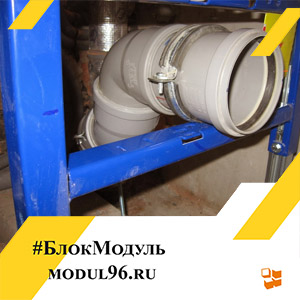

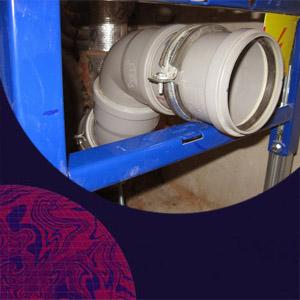

Для соединения применяют два основных решения: резиновые муфты с широкими хомутами и специальные двухраструбные фитинги с продольным компенсационным зазором. Первый вариант удобен при сборке разнородных материалов, например, когда в одном отсеке проложен полипропилен, а в другом — ПВХ.

Резиновая муфта длиной 150–200 мм, оснащённая двумя стальными прижимными лентами, способна перекрыть осевое смещение до 10–15 мм и угловое отклонение до 3 градусов. Для диаметров 50 и 110 мм такие изделия выпускаются серийно.

Обратите внимание: внутренняя поверхность муфты должна быть гладкой, без текстильного корда — иначе зацепление за трубу станет неполным. Перед фиксацией раструбы очищают от грата, а сам элемент надевают так, чтобы между торцами труб оставался зазор около 20 мм.

Второй метод — использование компенсационного патрубка, который входит в стандартную раструбную арматуру. Он представляет собой отрезок трубы с увеличенным гладким концом и уплотнительным кольцом.

Длина скользящей посадки достигает 50–60 мм, чего хватает для компенсации сезонных подвижек. Такой патрубок монтируют в раструб тройника или перехода, оставляя ему возможность свободно перемещаться вдоль оси.

Теперь о критически важной величине — уклоне. Для самотечной канализации внутри модулей действуют те же нормативы, что и для стационарных сетей, но с поправкой на ограниченную длину.

Минимальный наклон для трубы 50 мм составляет 0,025 (25 мм на метр), для 110 мм — 0,015 (15 мм на метр). Превышать эти цифры более чем в полтора раза нежелательно: жидкость будет уходить быстрее твёрдых фракций, что приведёт к заиливанию.

В модульных конструкциях часто приходится монтировать горизонтальные участки в стеснённых условиях под полом высотой всего 300–400 мм. Здесь удобно использовать строительный лазерный уровень или обычный пузырьковый с градуировкой.

Чтобы не ошибиться, на стене соседнего блока заранее наносят метку, от которой пляшут. Допустим, длина перехода между опорами составляет 4 метра — тогда перепад высот между началом и концом трубы диаметром 50 мм должен быть ровно 100 мм.

Практическое правило для быстрой проверки: для полудюймовых труб уклон визуально заметен как смещение на 1 см по вертикали на каждые 40 см длины. Но полагаться на глазомер не стоит — используйте шнур с натяжкой или лазерный построитель плоскостей.

Ещё один нюанс: при стыковке двух независимых опорных балок модуля неизбежна разница в осадке. Для компенсации таких явлений после соединения раструбов на вертикальных стояках устанавливают сильфонные компенсаторы или оставляют петлю из гибкой трубы (если позволяет пространство).

В качестве материала для межмодульных вставок стоит выбирать трубы с маркировкой SN4 (кольцевая жёсткость 4 кН/м²) — они выдерживают точечные нагрузки при переездах техникой. Поливинилхлорид серого цвета не подходит для наружной прокладки под открытым небом, зато в сухих отсеках модуля работает без нареканий.

Для условий возможного промерзания используют полипропиленовые изделия с наружной гофрированной оболочкой.

Соединение двух блоков через стенку требует устройства специального проёма с гильзой. Стальная или пластиковая гильза диаметром на 20–30 мм больше проходящей трубы заполняется эластичным герметиком на основе акрила или силикона.

Этот зазор позволяет элементу системы «дышать» и перемещаться без заклинивания. Если пренебречь гильзой, стеновая панель при малейшей подвижке передаст нагрузку непосредственно на раструб, и он лопнет.

При проходе через внешнюю стену модуля утеплитель не используют — достаточно пенополиуретановой оболочки на самом трубопроводе. Гораздо важнее обеспечить непрерывность уклона через весь сборочный шов.

Для этого в фундаментных балках соседних секций фрезеруют пазы с одной и той же отметкой низа. Стыковочный узел собирают на столе, после чего опускают в подготовленное место.

Типичная ошибка при монтаже — попытка соединить трубы «в натяг», без зазора. В модульной системе между торцами двух отрезков внутри муфты должно оставаться минимум 10–15 мм свободного пространства.

Иначе при температурном расширении (коэффициент для ПВХ 0,08 мм/м·°C) продольные усилия сломают фиксацию. Для полипропилена этот параметр ещё выше — 0,15 мм/м·°C, что при перепаде в 40 градусов на длине 6 метров даст смещение почти 4 см.

Крепление труб к полу или потолку модуля выполняют скользящими хомутами с резиновой прокладкой. Жёсткая заделка запрещена — она блокирует осевое перемещение.

Шаг хомутов для 50-й трубы составляет 1 метр, для 110-й — 1,5 метра. Каждый третий хомут должен быть направляющим (охватывает трубу с зазором 1 мм), остальные — фиксирующими, но без сжатия.

Для контроля уклона на длинных пролётах между опорами удобно использовать гидроуровень. Заполненная водой прозрачная трубка длиной 10–15 метров покажет разницу высот с точностью до миллиметра.

Один конец прикладывают к метке в начале трассы, второй — в предполагаемой конечной точке. Вода в обоих коленах должна стоять на одной отметке, тогда перепад высот определяют по шкале.

Когда необходимо состыковать вертикальный выпуск одного модуля с горизонтальным лежаком соседнего, применяют комбинированный отвод 87 градусов. Такой фитинг снижает риск засора на повороте и позволяет сохранить расчётный самоочищающий поток.

Резкие углы в 90 градусов без пологого перехода в межмодульной стыковке категорически не подходят — они станут местом постоянного налипания жиров и взвесей.

Соблюдение этих несложных правил гарантирует, что система отведения стоков между перемещаемыми секциями прослужит весь срок эксплуатации без ремонтов. Любая экономия на компенсаторах или жёсткое скрепление разнородных блоков быстро приведёт к разрывам или потере герметичности.

Помните: модульное строительство требует инженерной гибкости, а канализация здесь — не исключение, а самый наглядный пример необходимости подвижных соединений.
