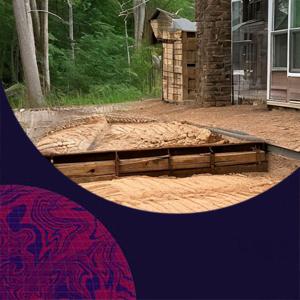

Подготовка песчаной подушки под модульное здание
Модульные конструкции предъявляют особые требования к основанию, ведь даже незначительная неравномерная осадка способна вызвать перекос каркаса и проблемы с состыковкой блоков. Песчаная подушка здесь выступает не просто выравнивающим слоем, а выполняет функции дренажа, распределения нагрузки и предотвращения капиллярного подъема влаги.
Чтобы фундамент работал правильно, нужно скрупулезно подойти к выбору материала и технологии укладки.
Прежде всего определимся с характеристиками самого песка. Для этих целей оптимально использовать карьерный или намывной песок средней крупности с модулем крупности от 2,0 до 2,5 мм.
Мелкий пылеватый песок склонен к пучению при замерзании, а слишком крупный хуже уплотняется. Содержание глинистых и пылеватых частиц не должно превышать трёх процентов – иначе подушка со временем превратится в водонепроницаемый экран, накапливающий влагу.
На практике это легко проверить: при сжатии горсти песка в кулаке он должен формировать комок, который рассыпается при лёгком касании. Если комок сохраняет форму, значит, глины слишком много.
Толщина слоя зависит от нескольких факторов: несущей способности материкового грунта, глубины промерзания, расчётной нагрузки от здания и уровня грунтовых вод. Обычно для лёгких модульных строений достаточно подушки в 30–40 сантиметров.
В случае пучинистых грунтов (суглинки, глины) толщину увеличивают до 50–60 см, чтобы полностью исключить касание фундамента с пучинистым слоем. Иногда проектом предусматривают замену слабого грунта на песок на полную глубину промерзания, но это уже зависит от инженерно-геологических изысканий.
Перед отсыпкой обязательно удаляют плодородный слой почвы и корни растений, иначе органика перегниёт и образуются пустоты. Дно котлована или траншеи застилают геотекстилем иглопробивного типа плотностью не менее 200–300 г/м².
Эта ткань выполняет две задачи: предотвращает перемешивание песка с подстилающим грунтом и служит фильтром, не позволяя частицам земли заиливать дренажный слой. Полотна укладывают с нахлёстом 30–40 см и заводят на стенки, чтобы получилось корыто.
Самый ответственный этап – послойное уплотнение. Песок отсыпают слоями по 20–30 см, каждый из которых проливают водой и тщательно трамбуют.
Оптимальная влажность для уплотнения – 12–14 процентов, что примерно соответствует состоянию «влажной земли»: песок должен лепиться в комок, но не выделять воду при сжатии. В жаркую погоду увлажнять приходится обильнее, в дождливую – следить, чтобы не переувлажнить.
Для трамбовки на небольших площадях применяют виброплиты массой от 90 кг и с центробежной силой не менее 15 кН. Каждый проход плиты перекрывает предыдущий след на 10–15 см.
Коэффициент уплотнения должен достигать 0,95–0,98 от максимальной стандартной плотности. Проверить это можно с помощью плотномера или методом режущего кольца.
В полевых условиях часто ориентируются на отсутствие следов от обуви при ходьбе – хорошо утрамбованная поверхность не проминается. Но надёжнее, конечно, лабораторный контроль: отбирают пробы через каждые 300 квадратных метров.
Если подушка большая, разбивают её на карты и уплотняют поэтапно.
Важный нюанс – устройство дренажной системы. Поскольку песок хорошо пропускает воду, её необходимо отводить из-под здания.
По периметру подушки прокладывают дренажные трубы в обсыпке из щебня, уложенные с уклоном 0,003–0,005 в сторону сборного колодца. Для сбора поверхностных вод делают отмостку с уклоном от стен, а под ней желательно уложить слой гидроизоляции, чтобы дождевая вода не затекала под фундамент.
При высоком уровне грунтовых вод песчаная подушка может работать как дополнительный фильтр. В таких случаях перед отсыпкой песка на дно укладывают слой щебня фракции 20–40 мм толщиной 10–15 см – он перехватывает капиллярную влагу.
Затем геотекстиль, и только потом песок. Щебень должен быть гранитным или гравийным, без известняковых включений, чтобы не размокал.
Нельзя забывать про разбивку осей здания. Перед началом работ геодезист выносит отметки уровня чистого пола и высоты подушки.
Обычно верхний слой песка планируют на 2–3 см выше проектной отметки, чтобы после уплотнения получить нужную высоту. Удобно использовать нивелир для контроля через каждые 5–10 метров.
При отсыпке больших объёмов применяют лазерные нивелиры, автоматически управляющие работой бульдозера.
Песок должен быть чистым, без камней и строительного мусора. Если попадаются крупные включения, они создадут локальные зоны повышенной жёсткости и могут вызвать неравномерную осадку.
Желательно, чтобы песок был однородным по зерновому составу – это обеспечивает стабильные свойства подушки. В некоторых случаях для улучшения несущей способности песок армируют георешёткой, укладывая её между слоями.
Зимой устройство подушки требует особых мер. Мёрзлый песок трамбовать бесполезно, он не достигнет нужной плотности.
Поэтому отсыпку ведут только талым материалом, не допуская промерзания основания. Если здание монтируют зимой, подушку делают заранее, утепляют матами или засыпают шлаком, чтобы грунт под ней не промёрз.
Иначе весной, при оттаивании, неизбежны просадки.
После завершения уплотнения поверхность подушки защищают от размыва и высыхания. Если модули будут монтироваться не сразу, стоит накрыть песок плёнкой или брезентом.
Попадание дождя не так страшно, как быстрое пересыхание верхнего слоя, которое может привести к потере плотности. Перед установкой фундаментных блоков или плиты верхний слой песка зачищают и выравнивают.
Особое внимание уделяют зонам ввода инженерных коммуникаций. Трубы водопровода и канализации прокладывают ниже глубины промерзания, а в месте прохода через подушку их заключают в гильзы и уплотняют песок вокруг них вручную электротрамбовками.
Нельзя оставлять пустоты, иначе трубы со временем могут деформироваться.
В случае с модульными зданиями часто используют столбчатые или ленточные фундаменты мелкого заложения. Песчаная подушка под ними работает как компенсирующий слой.
Для столбов делают отдельные приямки, которые засыпают песком и уплотняют до плотности 0,98. Ширина подушки должна выступать за границы фундамента минимум на 15–20 см с каждой стороны, чтобы нагрузка распределялась под углом 45 градусов.
Строительные нормы (СП 22.13330.2016) регламентируют расчёт основания по деформациям. Для песчаных подушек модуль деформации обычно принимают 30–40 МПа при плотности 1,65–1,7 т/м³.
Эти цифры нужно обеспечить на практике. Если подушка делается из мелкого песка, модуль деформации будет ниже – порядка 20–25 МПа, что может оказаться недостаточно для тяжёлых модулей.
Тогда лучше заменить песок на крупный или добавить щебёночную составляющую.
При устройстве подушки в стеснённых условиях, когда рядом стоят другие строения, необходимо следить, чтобы вибрация от трамбовки не повредила существующие конструкции. В таких ситуациях применяют более лёгкие виброплиты или уплотняют катками статического действия.
Также важно обеспечить водоотведение от соседних фундаментов на время производства работ.
Песчаный слой обязательно делают с уклоном от здания в продольном и поперечном направлениях, чтобы под плитой или лентой не застаивалась вода. Обычно достаточно уклона 0,01–0,02.
Это же способствует естественному уплотнению под весом конструкций.
Иногда проектом предусматривается устройство под подушкой гидроизоляции из рулонных материалов. В этом случае поверхность грунта тщательно выравнивают, промазывают битумной грунтовкой и наклеивают изоляцию с нахлёстами.
Сверху защищают слоем геотекстиля, чтобы песок не повредил мембрану. Но чаще гидроизоляцию делают по верху подушки, непосредственно под фундаментом.
Для крупных модульных комплексов объём песка может достигать сотен кубометров. Тогда важно организовать складирование материала и контроль качества каждой партии.
Обычно строительная лаборатория испытывает песок на насыпную плотность, оптимальную влажность и коэффициент фильтрации. По результатам корректируют режим уплотнения – число проходов механизмов и количество воды.
Не следует забывать про биологическую коррозию. Песок, залегающий ниже глубины промерзания, всегда влажный, и в нём могут развиваться анаэробные бактерии, выделяющие агрессивные вещества.
Чтобы этого избежать, иногда в песок вводят небольшие добавки извести (до 2–3%), которые связывают органику и нейтрализуют среду. Но такая мера требуется только при наличии агрессивных грунтовых вод.
Когда модульное здание имеет цокольный этаж или техническое подполье, подушка служит основанием для полов. Здесь особенно важно тщательно выровнять поверхность.
Отклонения от проектной плоскости не должны превышать 10 мм на двухметровой рейке. Это достигается финишной планировкой с помощью виброреек или ручного заглаживания.
В заключение (но без вывода) отметим, что качество песчаной подготовки напрямую влияет на долговечность модульного строения. Скрупулёзный подбор материала, контроль плотности каждого слоя и правильная геометрия подушки позволят избежать многих проблем в будущем.
А соблюдение нормативных требований СП и ГОСТ даст гарантию надёжности основания.
