Схемы разводки водоснабжения в модуле: коллекторная или тройниковая
Когда встает вопрос прокладки труб для подачи воды в квартире или частном доме, будущие владельцы часто теряются в многообразии предлагаемых решений. Опытные мастера знают, что вся эта вариативность сводится к двум принципиально разным подходам, и выбор здесь гораздо глубже, чем просто предпочтение эстетики или цены.
От того, как будет организована подача, зависит стабильность напора на каждом кране, удобство эксплуатации и даже сложность ремонтных работ в будущем. Поэтому стоит потратить время на понимание механики процессов, происходящих внутри труб.
Традиционная и наиболее распространенная в старом жилом фонде манера монтажа подразумевает последовательное подключение точек водоразбора. Это та самая тройниковая система, которую еще называют магистральной.
Суть ее проста: от стояка или источника воды отходит одна труба, и к ней через фитинги-тройники последовательно присоединяются все потребители — смесители, унитазы, стиральные машины. Это действительно экономичный вариант с точки расхода материалов, да и объем работ здесь несколько меньше. Длина трасс здесь минимальна, что в условиях малогабаритной квартиры прошлого века казалось неоспоримым преимуществом. В таком контуре трубопровод прокладывается открыто или в штробах, а все соединения, включая тройники, замуровываются в стены или прячутся под стяжку.
Главный физический недостаток такой системы — это взаимозависимость всех точек. Представьте гидравлическую картину: пока работает один кран, давление в системе стабильно.
Но стоит кому-то на кухне открыть горячую воду, как напор в душевой кабине сразу падает. Это происходит потому, что поток движется по пути наименьшего сопротивления, и в тройнике часть воды уходит к новому потребителю. При резком открытии шарового крана может возникнуть гидроудар, который хоть и гасится современной арматурой, но все же создает нагрузку на резьбовые соединения. Еще один момент — ремонт. Для замены смесителя или устранения течи в тройниковой магистрали приходится отключать всю систему целиком, сливая воду со всех этажей, если речь о частном доме.

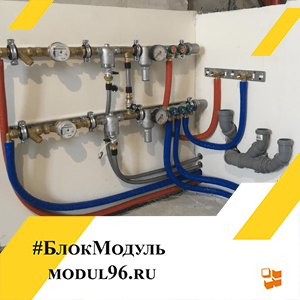

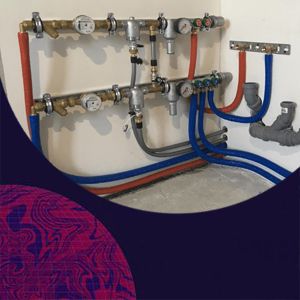

Альтернативой выступает коллекторная, или лучевая, разводка. В этом случае после вентиля на стояке монтируется специальное устройство — гребенка, к каждому выходу которой подключается отдельная труба, идущая напрямую к конкретному прибору.
Горячая и холодная вода требуют установки отдельных коллекторов. Представьте себе распределительный щит в электрике: каждая линия защищена автоматом и идет к своей розетке. Здесь тот же принцип, только вместо тока — жидкость. Такая гребенка обычно рассчитана на подключение от 2 до 6 потребителей, но при необходимости можно собрать каскад из нескольких устройств, увеличив количество отводов.
При лучевой схеме длина труб возрастает многократно, ведь от распределительного узла до каждого крана приходится тянуть отдельную нитку. Чаще всего эти нитки прячут в стяжку пола, прокладывая их в утеплителе или гофре, чтобы компенсировать тепловое расширение и избежать повреждения бетоном.
Скрытый монтаж диктует жесткие требования к качеству материала. Здесь недопустимо использовать фитинги в теле стяжки, труба должна идти цельным куском от гребенки до конечного потребителя. Оптимальным выбором для таких целей считается сшитый полиэтилен или металлопластик в бухтах, позволяющий проложить трассу без единого стыка.
С инженерной точки зрения коллекторная компоновка обеспечивает удивительную стабильность. Давление на всех точках становится одинаковым, сколько бы кранов ни было открыто одновременно.
Можно смело принимать душ, пока на кухне моется посуда и работает стиральная машина — температура воды и напор останутся неизменными. Эта гидравлическая независимость достигается благодаря тому, что у каждого прибора своя магистраль, и они не влияют друг на друга. Помимо комфорта, это позволяет устанавливать на каждый отвод гребенки индивидуальную запорную арматуру. В случае протечки или необходимости замены шлангов достаточно перекрыть только одну линию, оставив остальное жилье с водой.
Однако лучевая система предъявляет повышенные требования к месту размещения коллектора. Это устройство требует установки в специальный шкаф, который должен иметь свободный доступ для обслуживания и настройки.
Часто под него выделяют нишу в коридоре санузла или техническом помещении. Гребенки оснащают не только шаровыми кранами, но и регулировочными вентилями, а для горячего водоснабжения устанавливают балансировочные расходомеры. На холодной воде иногда монтируют редукторы давления, защищающие тонкие шланги смесителей от скачков в магистрали. Современные коллекторные блоки часто продаются уже в сборе, с установленными американками и уплотнителями.
Стоит отдельно поговорить о материалах. Для последовательной тройниковой схемы чаще используют полипропиленовые трубы.
Это довольно жесткий материал, который не гнется, и для изменения направления сварные фитинги неизбежны. Сварной шов полипропилена, выполненный качественным паяльником, при правильной выдержке температуры становится монолитным. Но есть нюанс: из-за большого внутреннего диаметра фитингов проходное сечение в месте соединения иногда сужается, что в теории может влиять на пропускную способность. Медные трубы, которые можно гнуть, сегодня встречаются редко из-за их высокой стоимости и сложности пайки.
В системах с коллекторным принципом, как уже говорилось, правят бал эластичные материалы. Сшитый полиэтилен (PEX) с его памятью формы отлично подходит для скрытой прокладки.
При монтаже его фиксируют на гребенке с помощью обжимных или надвижных гильз, создавая неразъемное соединение. Металлопластик также хорош, но требует периодической подтяжки цанговых гаек на открытых участках, поэтому его лучше не прятать в стяжку без специальных латунных пресс-фитингов. Стоит учитывать, что диаметр отводных линий обычно составляет 16 мм, тогда как подвод к коллектору от стояка выполняется трубой 3/4 дюйма или 25 мм, чтобы обеспечить достаточный суммарный расход.
Технические регламенты и строительные нормы не запрещают использовать ни одну из этих конфигураций, они лишь предписывают обеспечить надежность и долговечность. Однако практика показывает, что для квартир с большим количеством сантехники современная лучевая разводка удобнее.
Для небольшой дачи с одним туалетом и летним душем нет смысла городить сложный коллекторный узел — достаточно простой магистрали с тройниками. В частных двухэтажных коттеджах нередко применяют смешанный подход: тройники для подсобных помещений и коллекторы для жилых зон с высоким комфортом.
При монтаже любой системы стоит помнить о необходимости установки фильтров грубой и тонкой очистки на входе. Мельчайшие частицы песка или окалины, циркулирующие в воде, способны быстро вывести из строя керамические картриджи смесителей или засорить сеточки аэраторов.
Особенно это критично для коллекторных гребенок, где узкие проходы регулирующей арматуры могут забиваться. Для упрощения обслуживания фильтров рекомендуется устанавливать их вместе с манометрами, чтобы визуально контролировать степень загрязнения сетки по перепаду давления.
Если говорить о гидравлическом расчете, то для тройниковой схемы нужно тщательнее подбирать диаметр основной магистрали. На ответвлении к каждому следующему прибору давление будет падать, и суммарные потери напора в длинной ветке с несколькими тройниками могут оказаться значительными.
Придется либо увеличивать стартовый диаметр трубы, либо мириться с тем, что на последнем потребителе напор будет слабее. Для коллекторной разводки этот расчет проще, так как каждый луч питается независимо и имеет одинаковую гидравлическую длину до гребенки.
Практический совет по компоновке: место для коллектора должно быть сухим и теплым, чтобы избежать запотевания труб летом. Гребенки оснащают воздухоотводчиками и сбросниками, особенно в системах с принудительной циркуляцией горячей воды.
Если дом имеет большую протяженность, а коллектор расположен в центре, можно добиться равномерной подачи тепла ко всем точкам. Для снижения теплопотерь на трассах горячего водоснабжения трубы обязательно изолируют вспененным полиэтиленом, иначе тепло будет уходить в бетонную стяжку, подогревая перекрытия.
Не стоит забывать о совместимости материалов. Латунные коллекторы хорошо сочетаются с любыми трубами, но в местах контакта меди и алюминия в металлопластике возникают электрохимические процессы.
Поэтому производители часто покрывают никелем латунные штуцеры. Полипропиленовые гребенки тоже существуют, но они менее надежны из-за большого количества резиновых уплотнений. Выбирая арматуру, обращайте внимание на максимальное рабочее давление, оно должно соответствовать параметрам вашего водопровода, обычно это 10 или 16 атмосфер.
Сложность монтажа коллекторной системы окупается удобством в дальнейшей эксплуатации. Представьте, что через пять лет вы решили заменить смеситель в ванной.
В тройниковой конфигурации вам пришлось бы перекрывать весь стояк, возможно, беспокоя соседей. В лучевой системе вы просто подходите к коллекторному шкафу, закрываете соответствующий вентиль и спокойно проводите замену. Остальные комнаты при этом живут своей обычной жизнью, что особенно ценно в многоквартирных домах. Этот фактор часто становится решающим в пользу гребенки.
Резюмируя, можно сказать, что тройниковая разводка сегодня остается уделом бюджетного строительства и небольших помещений с минимумом точек водоразбора. Коллекторная магистраль, несмотря на более высокую стоимость материалов и трудоемкость прокладки, дает непревзойденный уровень контроля и надежности.
Делая окончательный выбор, исходите из конкретного плана помещений, количества сантехники и готовности выделить место под шкаф с гребенкой. Правильно спроектированная система прослужит не один десяток лет, радуя стабильным напором в любом месте дома.
