Регулировка окон и дверей после усадки модуля

Любое строение, собранное из объемных блоков или панелей, неизбежно меняет свою геометрию в первые месяцы и даже годы после возведения. Модульные здания, будь они из клееного бруса, стальных контейнеров или сэндвич-панелей, подвержены процессам, связанным с изменением влажности материалов, температурными колебаниями и нагрузками от вышележащих конструкций.

Особенно заметно это проявляется в деревянных модулях, где усушка древесины может достигать 3–5 процентов от первоначальных размеров. В металлических блоках тоже происходят подвижки, вызванные тепловым расширением, но они менее значительны.

Именно поэтому спустя некоторое время после завершения монтажа владельцы сталкиваются с тем, что створки перестают плотно закрываться, появляются сквозняки или, наоборот, дверь начинает задевать за коробку.

Первым сигналом к тому, что пора заняться настройкой фурнитуры, служит изменение усилия при открывании. Если раньше ручка поворачивалась легко, а теперь приходится прилагать заметное усилие, или створка самопроизвольно отходит от рамы, значит, геометрия проема изменилась.

Не стоит откладывать эту работу, поскольку длительная эксплуатация в перекошенном состоянии приводит к ускоренному износу уплотнителей и подвижных частей. В некоторых случаях может даже треснуть стеклопакет или деформироваться дверное полотно.

Своевременная корректировка позволяет вернуть изделиям нормальную функциональность и продлить срок их службы.

Прежде чем браться за инструмент, необходимо разобраться в конструкции установленных блоков. Чаще всего в модульных строениях используют пластиковые (ПВХ) окна и двери, реже — алюминиевые или деревянные.

У каждого типа своя фурнитура и способы регулировки. Например, в пластиковых системах основные узлы настройки находятся в петлях и в ответной планке.

В алюминиевых профилях часто предусмотрены эксцентрики, меняющие прижим. Деревянные евроокна имеют схожие механизмы, но требуют более деликатного подхода, чтобы не повредить покрытие.

Для выполнения работ понадобится стандартный набор: набор шестигранных ключей (обычно 4 мм), плоская и крестовая отвертки, пассатижи и, возможно, торкс-биты (звездочка). Также пригодится смазка для фурнитуры на силиконовой основе, чтобы обработать трущиеся детали после настройки.

Удобно иметь под рукой строительный уровень и рулетку, чтобы оценить ровность установки. Стоит помнить, что большинство современных петель позволяют смещать створку в трех плоскостях: вертикально (вверх-вниз), горизонтально (вправо-влево) и изменять прижим (ближе-дальше от рамы).

Начинать регулировку окна следует с определения направления перекоса. Для этого открываем створку и смотрим на зазоры по периметру.

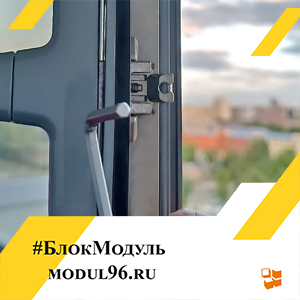

Если створка задевает раму снизу, значит, она опустилась, и требуется поднять ее с помощью регулировочного винта в нижней петле. Обычно на нижней петле с торца или сбоку есть отверстие под шестигранник.

Вращая его по часовой стрелке, мы приподнимаем створку. В верхней петле часто расположен винт для горизонтального смещения, позволяющий отодвинуть створку в сторону петель или приблизить к ним. Важно выполнять настройку постепенно, по четверти оборота, каждый раз проверяя ход.

Особого внимания заслуживает прижим створки. Он регулируется эксцентриками на торце створки (цапфами).

Положение эксцентрика определяет, насколько плотно створка прилегает к уплотнителю. В зависимости от сезона можно менять прижим: летом ослаблять, зимой усиливать.

Но после усадки модуля часто приходится корректировать прижим по всему периметру, чтобы компенсировать неравномерное смещение рамы. Нормальным считается усилие, при котором уплотнитель сжимается примерно на 1–1,5 миллиметра. Слишком сильный прижим приводит к быстрому старению резины, а слабый — к продуванию.

Дверные блоки, особенно входные, подвержены еще большим нагрузкам. Массивная дверь может просесть под собственным весом, и усадка модуля лишь усугубляет ситуацию.

В металлических дверях регулировка обычно производится через отверстия в торце полотна или в петлях. Трехмерные петли (скрытые или накладные) имеют винты для регулировки по вертикали, горизонтали и прижиму.

Например, чтобы поднять тяжелую дверь, необходимо ослабить стопорный винт на нижнем торце петли и вращать регулировочный элемент. После достижения нужного положения винт снова фиксируется.

Для деревянных дверей в модульных домах часто используют обычные карточные петли, где регулировка возможна только подгибанием или подкладыванием шайб. Это менее удобно, но при значительной усадке приходится снимать полотно и переставлять петли или подтесывать коробку.

В таких случаях лучше пригласить специалиста, особенно если дверь филенчатая и может рассохнуться.

Существуют строительные нормы, регламентирующие допустимые отклонения при монтаже оконных и дверных блоков. Согласно ГОСТ 30971-2012, отклонение от вертикали и горизонтали не должно превышать 1,5 мм на 1 метр длины, но на всю высоту изделия — не более 3 мм.

После усадки эти параметры могут быть нарушены, и наша цель — вернуть их в допустимые пределы. Превышение этих значений грозит не только ухудшением работы, но и потерей герметичности швов.

Практика показывает, что основные проблемы возникают в деревянных модулях в течение первого отопительного сезона. Древесина интенсивно теряет влагу, и геометрия проемов меняется.

Чтобы минимизировать последствия, профессионалы при монтаже оставляют компенсационные зазоры и используют скользящие соединения с бруском обсады. Но даже при идеальном монтаже небольшая корректировка фурнитуры требуется почти всегда.

В металлических модулях усадка практически отсутствует, однако перепады температур могут вызывать линейные расширения. Для алюминиевых окон и дверей это особенно актуально, поэтому в их конструкции заложены терморазрывы и компенсаторы.

При регулировке важно не переусердствовать. Затягивать винты до упора не стоит — можно сорвать резьбу или деформировать петлю.

Обычно производители указывают моменты затяжки в паспортах изделий. Если такой информации нет, ориентируйтесь на ощущение: когда винт начинает идти туже, остановитесь.

После всех манипуляций рекомендуется проверить работу запорных механизмов: ручка должна поворачиваться плавно, без рывков. В случае с дверями обратите внимание на порог — между полотном и порогом должен сохраняться зазор 3–5 мм для нормальной вентиляции и предотвращения задевания.

Иногда после усадки модуля требуется регулировка не только створок, но и самих коробок. Если перекос значительный, возможно, придется демонтировать наличники и подтянуть анкерные крепления к стене.

Но это уже более сложная работа, связанная с нарушением отделки. В такой ситуации лучше привлечь монтажников, которые устанавливали окна, так как они знают особенности конструкции.

В качестве полезного совета: при обнаружении первых признаков заедания не пытайтесь силой открыть окно или дверь — это может сломать ручку или механизм. Вместо этого осмотрите петли: часто туда попадает мусор или краска, что мешает движению.

Прочистите и смажьте все подвижные части, иногда этого бывает достаточно. Регулировку же стоит проводить комплексно, проверяя все точки контакта.

В среднем, настройка одного окна занимает от 15 до 30 минут, если перекосы незначительны. Для дверей время может увеличиться до часа, особенно если петли сложные.

Но затраченные усилия окупаются комфортом и отсутствием сквозняков. Кстати, после регулировки часто обнаруживается, что окно стало открываться легче, чем даже в первый день эксплуатации, потому что одновременно с настройкой вы смазали механизмы.

Важно помнить, что каждый тип фурнитуры имеет свой ресурс и пределы регулировки. Например, в бюджетных системах диапазон смещения створки может составлять всего 2–3 мм, в то время как премиальные бренды позволяют двигать створку на 5–6 мм.

Если усадка модуля превысила эти пределы, простой регулировкой не обойтись — потребуется переустановка блока с заменой монтажной пены и гидроизоляции. Такое случается редко, в основном при грубых ошибках проектирования или использовании сырой древесины.

Чтобы не столкнуться с серьезными проблемами, при выборе модульного дома стоит уточнить у производителя, какие материалы использованы для несущих конструкций и какой процент остаточной влажности. Для деревянных модулей оптимальным считается показатель 12–15 процентов.

Также важно, чтобы окна и двери были установлены по технологии с использованием обсадных коробок, которые компенсируют усадку. Тогда регулировка будет носить скорее профилактический характер, и с ней справится даже непрофессионал.

Подведем промежуточный итог: процесс корректировки окон и дверей после усадки модуля — это нормальный этап эксплуатации любого сборного строения. Он не требует специальных знаний, достаточно внимательности и аккуратности.

Главное — вовремя заметить проблему, правильно определить направление смещения и воспользоваться регулировочными винтами, предусмотренными конструкцией. При этом не стоит забывать о сезонных изменениях: весной и осенью рекомендуется проверять состояние уплотнителей и при необходимости менять прижим.

Соблюдая эти нехитрые правила, вы обеспечите долгую и беспроблемную работу светопрозрачных конструкций в вашем модульном доме.
