Строповка модуля: схемы и распространенные ошибки
Подъём объёмных строительных элементов, таких как модульные блоки, требует точного расчёта и понимания физики процесса. Конструкция может весить несколько тонн, иметь смещённый центр тяжести из-за встроенного оборудования или отделки, и любая неточность в захвате способна привести к перекосу, повреждению или аварии.
Поэтому выбор схемы обвязки и подбор грузозахватных приспособлений — задача не менее ответственная, чем сам монтаж.
Прежде чем приступить к строповке, необходимо сверить фактическую массу модуля с паспортными данными. Влажность древесины или бетона, налипший снег, дополнительные слои изоляции могут добавить до десяти процентов веса.
Грузоподъёмность стропов должна перекрывать это превышение с коэффициентом запаса: для стальных канатов он составляет не менее шести, для текстильных лент — семи, согласно действующим нормам. Пренебрежение этим правилом ведёт к перегрузке оснастки.

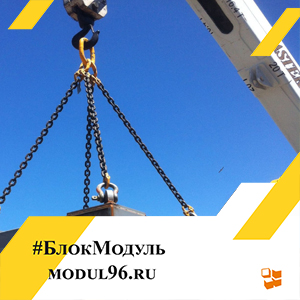

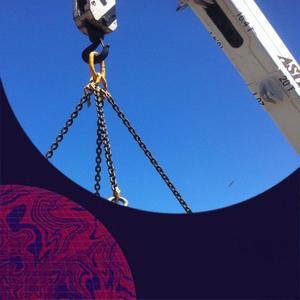

Схемы строповки определяются наличием и расположением монтажных петель. Если блок оснащён четырьмя симметричными петлями, логично использовать четырёхветвевой строп.
Однако здесь часто допускают ошибку: ветви имеют разную длину, и нагрузка распределяется неравномерно, концентрируясь на одной или двух точках. Чтобы этого избежать, применяют балансирные траверсы или стропы с регулируемыми звеньями, которые позволяют выровнять натяжение перед подъёмом.
Когда точек крепления всего две, применяют двухветвевой строп. Критическим параметром становится угол между ветвями.
Нормативы предписывают не превышать 90 градусов, а оптимальным считается 60. При увеличении угла до 120 градусов усилие в каждой ветви возрастает почти вдвое по сравнению с вертикальным положением.
Монтажники иногда пренебрегают этим расчётом, цепляя крюки за ближайшие петли, что создаёт опасность обрыва.
Для длинных модулей, вроде блок-комнат или технических отсеков, чаще используют траверсы. Эти жёсткие балки с несколькими точками подвеса удерживают элемент в горизонтальном положении и предотвращают раскачивание.
Особенно они выручают, когда на конструкции нет специальных петель, и приходится применять обвязку «в удавку» или фрикционные захваты. Последние требуют точного дозирования силы сжатия, чтобы не продавить стенки модуля.
Текстильные стропы ценят за малый вес и деликатное обращение с поверхностью. Но их легко перерезать об острые грани бетона или металла.
В местах перегиба через такие кромки обязательно устанавливают защитные угловые протекторы. Если этого не сделать, нити перетираются, и лента рвётся без видимых внешних признаков.
Текстиль также разрушается под действием ультрафиолета и химии, поэтому хранить его нужно в закрытых складах.
Стальные канатные стропы прочнее на истирание, но они тяжелы и могут оставить вмятины на мягком материале. Для модулей с гипсокартонной обшивкой или деревянным каркасом использовать сталь без мягких накладок рискованно.
При выборе каната обращают внимание на коэффициент запаса прочности: для монтажных работ он должен быть не ниже 6, а для обычных строп — 4. Обязательно наличие бирки с датой испытаний и допустимой нагрузкой.
Ошибки часто связаны с неверной оценкой центра тяжести. Если подъём выполняется за две точки, а центр масс смещён, модуль начнёт крениться сразу после отрыва от земли.
Для предотвращения этого применяют уравнительные блоки или рассчитывают точки подвеса так, чтобы проекция центра тяжести оказалась строго между ними. В сложных случаях выполняют пробный подъём на высоту 20–30 сантиметров, чтобы проверить равновесие.
Нельзя сбрасывать со счетов ветровую нагрузку на крупногабаритный блок. При площади наветренной поверхности более десяти квадратных метров и скорости ветра свыше 10 метров в секунду работы прекращают, даже если строповка выполнена идеально.
Ветер способен раскачать модуль, вызвать удар о соседние конструкции или опрокинуть кран.
Схемы строповки бывают симметричными и асимметричными. В первом случае все ветви имеют одинаковую длину и угол наклона, во втором — применяют стропы разной длины, что требует точного расчёта нагрузки на каждую ветвь.
Для этого используют метод силового многоугольника или таблицы, приведённые в проекте производства работ. Отсутствие такого проекта ведёт к произвольным решениям на площадке.
Типичная недоработка — использование изношенных или несертифицированных грузозахватных приспособлений. Допустимый износ стального каната составляет до десяти процентов от диаметра при обрыве одной пряди, но многие продолжают эксплуатировать стропы с явными дефектами.
Текстильные ленты бракуют при порезах более десяти процентов ширины или при разрывах нитей. Осмотр должен проводить ответственный специалист перед каждой сменой.
Ещё один нюанс — правильная установка модуля на опоры. После подведения блока к месту монтажа стропы не должны оставаться нагруженными до полного закрепления элемента.
Снимать крюк можно лишь после того, как конструкция выставлена по осям и зафиксирована временными креплениями. Преждевременное освобождение чревато опрокидыванием.
При подъёме четырёхветвевым стропом часто возникает перекос из-за неодинаковой длины ветвей. Профессионалы применяют стропы с регулируемыми звеньями или используют карабины с разной точкой зацепки.
Но самый надёжный метод — траверса с подвижными обоймами, которые автоматически выравнивают натяжение.
Не забывайте о динамических нагрузках при резком торможении механизма подъёма или поворота стрелы. Коэффициент динамичности для монтажных кранов принимают равным 1,1–1,2, но при неаккуратном управлении он может достигать 1,5.
Значит, фактическое усилие в стропах способно временно превысить номинальное. Запас прочности обязан покрывать такие пиковые значения.
Схемы строповки разрабатываются в технологических картах. Для каждого типового модуля существует своя карта, где указаны точки захвата, тип строп и допустимые углы.
Отступление от карты возможно только после согласования с главным инженером. На практике монтажники часто придумывают кустарные способы, когда возникает нештатная ситуация, что недопустимо.
Состояние монтажных петель должно быть безупречным: они очищены от бетона, не имеют трещин и деформаций. Запрещается цеплять крюки за арматурные выпуски или случайные элементы — это приведёт к вырыву бетона.
Петли рассчитаны на определённое направление усилия, обычно под углом не более 30 градусов от вертикали, если иное не указано в чертежах.
Для модулей без петель применяют захваты трением или вакуумные устройства. Вакуумные системы хороши для гладких поверхностей, но требуют абсолютной чистоты и герметичности.
Любая неровность или скол снижает силу присасывания, и груз может сорваться. Поэтому такие устройства используют с дополнительной страховкой тросами.
Частота использования одних и тех же стропов приводит к усталости материала. Особенно это касается цепных стропов, подверженных износу в звеньях.
Цепи требуют регулярной смазки и проверки на наличие трещин методом неразрушающего контроля. Их грузоподъёмность зависит от класса прочности стали, например 8 или 10, что указывается на бирке.
При монтаже в зимних условиях текстильные стропы дубеют и становятся хрупкими, поэтому рекомендуется использовать канатные или цепные аналоги. На морозе снижается эластичность полимеров, и риск разрыва возрастает.
Необходимо выдерживать стропы при положительной температуре перед использованием, если они хранились на холоде.
Схемы с обвязкой «на удавку» эффективны для цилиндрических модулей, но требуют особого внимания к узлу затяжки. Узел должен располагаться так, чтобы строп не проскальзывал, а при освобождении легко развязывался.
Нельзя допускать самозатягивания, которое может повредить конструкцию.
Ошибки строповки не всегда ведут к немедленной аварии, но постепенно накапливают усталость металла в петлях или стропах. Микротрещины в сварных швах петель при многократных перегрузках увеличиваются и однажды приводят к обрыву.
Поэтому после каждого сложного подъёма рекомендуется проводить внеочередной осмотр мест захвата.
Выбор типа стропа также диктуется геометрией модуля. Для широких низких блоков лучше подходят четырёхветвевые стропы с короткими ветвями, чтобы уменьшить горизонтальные составляющие усилий, которые могут сдвинуть груз с места при подъёме.
Для высоких узких модулей требуются более длинные ветви для устойчивости.
В нормативной базе РФ действуют ПБ 10-382-00 и отраслевые стандарты. В них чётко прописано, что стропальщик должен иметь удостоверение и проходить инструктаж.
Человеческий фактор остаётся главной причиной нарушений: спешка, невнимательность, переоценка своих сил.
Современные модульные здания собираются из блоков массой до 20–30 тонн. Для них применяют многорядные стропы с числом ветвей до восьми.
Распределение нагрузки в таких системах сложное, поэтому обязательна траверса с шарнирными подвесками. Каждая точка подвеса должна иметь индивидуальную регулировку по высоте, чтобы компенсировать неровности монтажных петель.
При подъёме краном необходимо контролировать положение крюка относительно центра тяжести. Если крюк смещён, возникнет маятниковое движение, которое трудно погасить.
Опытные машинисты начинают подъём плавно, без рывков, и следят за натяжением стропов по показаниям ограничителя грузоподъёмности.
Для исключения перекоса используют устройства дистанционной отцепки, позволяющие освободить стропы без участия человека на высоте. Это снижает риск падения стропальщика и повреждения модуля.
Такие системы актуальны при монтаже на большой высоте.
Помимо углов наклона, важно следить, чтобы стропы не перекручивались. Скручивание уменьшает их прочность из-за дополнительных напряжений.
Особенно это критично для текстильных лент, которые теряют до 30 процентов прочности при перекручивании. Поэтому перед зацепкой ветви расправляют.
Схемы строповки всегда должны быть доступны бригаде в виде плакатов или чертежей. Устные указания могут быть поняты превратно.
Желательно, чтобы каждый модуль имел маркировку точек захвата краской. Это исключит ошибки при строповке однотипных, но разных по внутреннему наполнению блоков.
Ошибки при установке модуля на фундамент часто связаны с тем, что стропы не снимают до полной фиксации, но при этом кран немного ослабляет трос. Модуль может стоять неустойчиво, и любое случайное воздействие способно его опрокинуть.
Фиксация должна быть надёжной: либо сварка, либо болтовые соединения, либо клинья.
Технические параметры стропов обязательно включают дату изготовления и заводской номер. Использование кустарных стропов без паспорта категорически запрещено, даже если они кажутся прочными.
Металл может иметь скрытые дефекты, не выявленные испытаниями. Грамотная организация подъёмных операций требует не только знания схем, но и дисциплины.
Каждый раз, когда стропальщик отступает от утверждённой карты, он создаёт потенциально опасную ситуацию. Лучше потратить лишние полчаса на поиск подходящей траверсы или замену стропа, чем рисковать жизнями людей и дорогостоящим оборудованием.
