"Теплый пол": как рассчитать мощность так, чтобы его работа была эффективной
Основная задача системы подогрева заключается не только в создании комфорта, но и в компенсации тепловых потерь здания. Ошибка в подборе мощности ведет к перерасходу электроэнергии или недостаточному обогреву.
Правильный расчет основывается на точных данных о потерях тепла через ограждающие конструкции.
Эти потери определяются качеством утепления стен, окон, перекрытий. Для нового дома, построенного по современным нормативам, удельная мощность отопления может составлять 50-70 Вт/м².
В старых зданиях с плохой изоляцией этот параметр достигает 120-140 Вт/м² и более.
Предварительную оценку проводят по формуле Q = S * P, где Q – искомая мощность в ваттах, S – площадь помещения в квадратных метрах, P – удельная мощность. Данная формула дает лишь общее представление.
Для точного инженерного расчета применяют методику из СНиП 23-02-2003 "Тепловая защита зданий".
Она учитывает сопротивление теплопередаче каждой конструкции. Рассчитайте этот показатель для наружных стен, окон, дверей, пола первого этажа и кровли.
Суммарные теплопотери будут равны сумме потерь через все эти поверхности. К результату добавляют запас мощности 15-20% для компенсации особо холодных периодов.
В качестве основного источника отопления система должна покрывать 100% расчетных потерь. Для комфортного подогрева пола достаточно 50-60% от общей потребности в тепле.

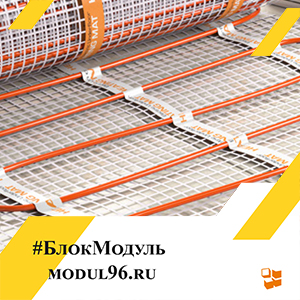

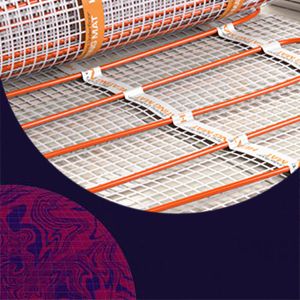

Электрические кабельные маты или водяные контуры в стяжке имеют определенную теплоотдачу.
На финальную теплоотдачу влияет тип напольного покрытия. Керамическая плитка обладает высокой теплопроводностью, поэтому эффективно передает тепло.
Ламинат или паркетная доска с большим термическим сопротивлением будут играть роль теплоизолятора, снижая КПД системы.
Под стяжку с водяным контуром или греющим кабелем обязательно укладывают слой эффективного утеплителя. Экструдированный пенополистирол толщиной 50-100 мм предотвращает утечку тепла вниз.
Без этого слоя значительная часть энергии будет тратиться на обогрев плиты перекрытия или грунта.
Рассмотрим кухню площадью 12 м² в хорошо утепленной квартире. Удельную мощность примем 80 Вт/м².
Общая потребность составит 12 * 80 = 960 Вт. Для комфортного подогрева достаточно 60% от этой величины, то есть примерно 576 Вт. Подберем греющий мат с мощностью, близкой к этому значению.
В случае с ванной комнатой 6 м² в старом доме расчет иной. Удельная мощность может доходить до 130 Вт/м².
Общая потребность 6 * 130 = 780 Вт. Для основного отопления потребуется система, полностью покрывающая эту цифру. Здесь уже нужен кабель, залитый в стяжку, с высокой линейной мощностью.
Удельная мощность нагревательного кабеля лежит в диапазоне 10-20 Вт на погонный метр. Зная требуемую общую мощность, вычисляют длину кабеля.
Для площади 10 м² при мощности 1500 Вт потребуется кабель 1500 / 15 = 100 метров. Шаг укладки составит 10 / 100 = 0.1 метра.
Температура поверхности пола регламентируется СанПиН. Для помещений с постоянным пребыванием людей она не должна превышать +26°C.
В зонах временного пребывания, коридорах или санузлах, допустим нагрев до +31°C. Эти ограничения задаются с помощью терморегулятора.
Термостат с датчиком температуры воздуха и пола поддерживает заданный режим работы. Программируемые модели снижают температуру в ночные часы или при отсутствии хозяев.
Это позволяет экономить до 30% потребляемой электроэнергии без потери комфорта.
При использовании системы в загородном доме учтите тип напольного покрытия во всех помещениях. Под толстый ковер или пробковое покрытие мощность на квадратный метр нужно увеличить на 20-30%.
В зонах около больших окон или наружных стен шаг укладки кабеля или труб делают более плотным.
Монтаж водяного контура требует гидравлического расчета. Длина одного петли не должна превышать 100-120 метров для обеспечения нормальной циркуляции.
Перепад температур на входе и выходе коллектора обычно составляет 5-10°C. Оптимальный расход теплоносителя для комнаты 20 м² находится в пределах 0.5-0.7 м³/ч.
Для электрических систем критически значимо сечение питающего кабеля. Нагревательный мат мощностью 2 кВт потребляет ток около 9 Ампер.
Проводка должна выдерживать такую нагрузку с запасом. Автоматический выключатель в электрощите подбирают под номинальный ток системы.
После монтажа и заливки стяжки систему запускают постепенно. Полное включение на максимальную мощность возможно только после полного отвердения цементного раствора.
Этот процесс занимает 28 суток. Нагревание невысохшей стяжки приводит к ее растрескиванию и повреждению.
Фактическое энергопотребление редко совпадает с расчетной мощностью. Система работает в режиме включения-выключения, поддерживая заданную температуру.
Средний расход энергии для хорошо утепленного дома составляет 30-50 Вт/м² в час при постоянной эксплуатации.
Проверьте равномерность нагрева поверхности после пуска. Холодные зоны свидетельствуют о неправильной укладке или повреждении кабеля.
Измерьте сопротивление изоляции и ток утечки мультиметром. Отклонение сопротивления греющей жилы от паспортных значений более чем на 10% недопустимо.
Соблюдение этих принципов гарантирует, что теплый пол станет надежным элементом климатической системы вашего жилья. Он будет работать эффективно, создавая равномерный тепловой поток без перерасчета ресурсов.
