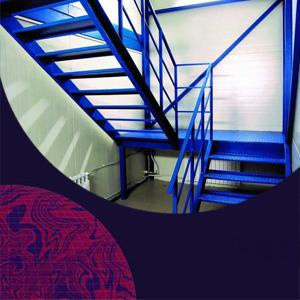

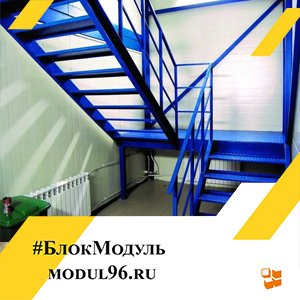

Типовые ошибки при проектировании лестниц и переходов в многоуровневых модульных объектах
Нарушение расчёта габаритов проёма под марш приводит к конфликту между несущими частями перекрытия и элементами ступеней. При модульной планировке ошибка усугубляется тем, что пространственные блоки поставляются на площадку в готовом виде, и переделка сопряжена с разборкой, что влияет на сроки.
Рекомендуется выполнять проверку по формуле: h = (2a + b), где h — нормативная высота подъёма, a — высота ступени, b — глубина проступи. При h менее 600 мм движение становится неустойчивым, а при превышении 640 мм повышается утомляемость.
Часто выбирается неверная конфигурация угла наклона. В типовых проектах используется диапазон 30–38°, но в модульных строениях этажи располагаются плотнее. Это побуждает к проектированию более крутых маршей.
При угле более 42° лестницу следует классифицировать как стремянку, что требует иного подхода к расчётам. В компактных постройках предпочтительно использовать поворотные схемы с забежными ступенями.
Однако неправильная геометрия таких ступеней ведёт к снижению полезной ширины хода, особенно на повороте, где ширина по внутреннему краю может оказаться менее 100 мм. Минимально допустимое значение в этом месте — не ниже 120 мм при ширине по оси не менее 260 мм.
Недопустимо оставлять без проверки минимальные габариты ширины марша. Согласно СП 118.13330, она не должна быть менее 900 мм. Однако в переходах между блоками в силу ограничений места проектировщики допускают уменьшение до 800 мм. При возникновении эвакуационной нагрузки это приводит к узким «бутылочным горлышкам».
Расчёт необходимой ширины нужно вести исходя из формулы: W = n × 0.6, где W — требуемое значение, n — число одновременно спускающихся.
При штатной нагрузке более 15 человек на этаж значение менее 1,2 м уже становится недостаточным.
Часто неправильно подбирается высота ограждений. В жилых и общественных зданиях она должна составлять не менее 1,2 м, а на внешних лестницах — от 1,3 м. В модульных блоках встречаются конструкции с параметром 1,0 м, особенно при использовании заводских комплектов, спроектированных под иные нормативы.
Такие решения требуют корректировки на стадии проектирования. Отверстия между балясинами не могут превышать 100 мм, при этом вертикальные элементы предпочтительнее горизонтальных, чтобы исключить возможность лазания.
Нередко игнорируется необходимость устройства площадки при превышении определённой высоты подъёма. По нормативам, при числе ступеней более 18 подряд требуется установка промежуточной площадки глубиной не менее 1,3 м.
При модульной укладке допускается кратность размеров 1,2 м, но только при отсутствии мест постоянного скопления людей. При этом сама площадка должна быть на том же уровне, что и входная зона соседнего блока, иначе возникает перепад, ведущий к спотыканиям.
Нарушения касаются и выбора отделки. Использование скользких поверхностей приводит к травмам. В модульных объектах часто применяются виниловые или ламинированные покрытия, не рассчитанные на интенсивную нагрузку. Коэффициент трения в сухом состоянии должен быть не менее 0,6, во влажном — не ниже 0,45.
Лучше применять рифлёные резиновые вставки или протекторы с алюминиевым профилем. Кромки ступеней нужно дополнительно обозначать контрастными полосами, шириной от 20 мм, не менее чем на 80 % длины.
Слабым звеном остаётся организация освещения. В модульных объектах локальные зоны переходов часто попадают в теневые участки. При этом норматив СП 52.13330 требует обеспечения освещённости не менее 100 лк. Применение встроенных светильников с датчиками движения помогает экономить энергию, но монтаж должен производиться так, чтобы исключить задержку включения более 0,5 секунд. Светильники размещаются не выше 2,3 м от ступеней, на расстоянии до 1,5 м друг от друга.
Нередко ошибки касаются сопряжения маршевых участков с перекрытием. При жёсткой стыковке возможны деформации при температурных расширениях или усадке. Особенно в металлических блоках, где линейное удлинение может достигать 1,2 мм на погонный метр при перепаде 30 °С. Рекомендуется применять скользящие опоры или эластичные прокладки толщиной 4–6 мм, чтобы компенсировать подвижность конструкции.
Широко распространена ошибка выбора лестничных опор. В условиях модульного монтажа чаще применяются центральные тетивы, приваренные к каркасу. При этом при неправильном расчёте возможен провис более 5 мм при нагрузке в 1,5 кН/м².
Для предотвращения этого при длине пролёта более 2,5 м требуется дополнительная опора либо усиление в виде сварного уголка 60×60×6 мм. Также важно выполнять привязку всех точек крепления к расчётным узлам блоков, а не к декоративным панелям.
При проектировании поворотных участков часто нарушается допустимый радиус. В модульных зданиях применяется минимум пространства, но радиус поворота должен быть не менее 600 мм по внутреннему краю. Если он снижается до 450 мм, то при перемещении с грузом человек теряет устойчивость.
Поворотные площадки должны иметь глубину не менее ширины марша, то есть 0,9 м и выше. Недопустимо размещать двери с открыванием внутрь зоны поворота, так как при этом перекрывается часть движения.
Ошибкой также становится установка ограждений без связи с несущим каркасом. Болтовые соединения, закреплённые только в облицовке, теряют устойчивость при боковой нагрузке.
Расчёт проводится по формуле: M = F × h, где M — момент, F — приложенная сила, h — высота приложения.
Если значение превышает 120 Н·м, то крепление в гипсокартон или тонкий металл будет недостаточным. Необходимо производить анкерное соединение через закладные элементы каркаса.
Проектировщики часто упускают необходимость предусмотреть место для транспортировки крупногабаритных предметов. Лестничные проёмы должны позволять занос мебели или оборудования. При длине марша менее 2,3 м и высоте потолка 2,5 м угол наклона становится препятствием. В таких случаях лучше использовать площадки с разворотом на 180°, где глубина составляет не менее 2 м. Также нужно обеспечить радиус разворота не менее 0,8 м.
Часто нарушаются звукоизоляционные требования. Лестницы, сопряжённые с жилыми зонами, передают вибрации. Применение вибропрокладок из EPDM толщиной 8 мм снижает уровень шума на 7–9 дБ.
Лестничные узлы должны быть развязаны с межэтажными перекрытиями через плавающие прокладки. При этом важно не допускать жёсткой связи металла с металлом без прокладок, иначе возникает эффект резонанса.
Общая ошибка — копирование стандартных решений без учёта специфики модулей. Так, длина пролёта, рассчитанная по типовым параметрам, может не совпасть с размерами блока. В этом случае ступени получают переменный шаг.
При разнице в 5 мм между ступенями пользователь теряет ритм при подъёме, а это одна из частых причин падений. Важно контролировать размер каждой ступени в пределах допуска ±2 мм по высоте и ±3 мм по глубине. При невозможности соблюсти эти параметры лучше применять компенсирующие подступёнки.
