Когда речь заходит об организации горячего водоснабжения внутри быстровозводимой конструкции, будь то строительная бытовка, жилой блок-контейнер или дачный домик модульного типа, выбор между подвесным и стоячим резервуаром становится ключевым. Здесь нельзя действовать наугад, ведь каждый вариант диктует свои условия по прочности ограждений и допустимой нагрузке на перекрытия.

В отличие от капитального здания, модульное сооружение имеет строгие ограничения по массе, которую могут выдержать стены и половая система.

Обратим внимание на подвесные устройства, которые часто привлекают своей способностью экономить драгоценную площадь маленького помещения. Такой агрегат монтируется на вертикальную панель, освобождая нижнюю зону для прохода или хранения других вещей.

Однако стена модуля, произведённая из сэндвич-панелей с тонкой обшивкой и пенополистирольным наполнителем, не рассчитана на точечную нагрузку в десятки килограммов. Серьёзный производитель блок-контейнеров указывает в паспорте допустимую вертикальную нагрузку на один кронштейн — обычно не более 35–40 кг для панели толщиной 50 мм с оцинкованной сталью 0,5–0,7 мм.

Если пренебречь этим параметром, через несколько месяцев использования в месте крепления появится вмятина, а то и разрыв обшивки.

Чтобы зафиксировать бак объёмом 30–50 литров (вес воды в котором достигает соответственно 30–50 кг плюс масса самого бака примерно 10–15 кг), приходится усиливать точку подвеса. Для этого внутри модуля на этапе изготовления закладывают закладные элементы — стальные пластины или швеллеры, приваренные к каркасу.

Когда такой возможности нет, используют сквозное крепление через всю стену с постановкой снаружи распределительной планки из уголка 50х50 мм. В случае с проточным нагревателем (мощность 3–5 кВт, вес без воды 2–4 кг) требования к стене снижаются, но тогда для комфортного душа нужна хорошая проводка сечением не менее 2,5 мм² медной жилы.

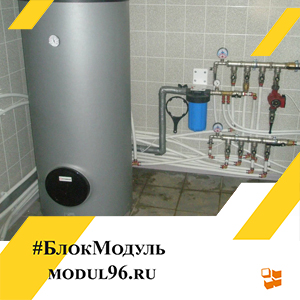

Перейдём к напольным экземплярам, которые устанавливаются непосредственно на пол модуля. Их главное преимущество — полное отсутствие требований к несущей способности вертикальных ограждений.

Вы можете разместить устройство на 80 или даже 100 литров, не опасаясь деформации панелей. Но взамен получаете проблему с полезной площадью: типовой блок-контейнер шириной 2,5 метра теряет до 0,4–0,5 м² под стоячий цилиндрический бак диаметром 450–550 мм.

Кроме того, пол такого сооружения чаще всего набирается из лаг сечением 100х50 мм с шагом 600 мм и фанеры толщиной 18 мм сверху. Допустимая распределённая нагрузка на перекрытие обычно составляет 250–300 кг/м² в жилых модулях и до 400 кг/м² в усиленных индустриальных версиях.

Наполненный водой бойлер на 100 литров весит примерно 120–130 кг (100 литров воды + 20–30 кг металла и теплоизоляции). Если поставить его на ножки площадью опоры всего 0,02 м² (две узкие планки), то нагрузка на пол под каждой ножкой окажется выше всяких разумных пределов — более 3 тонн на квадратный метр.

Это гарантированно продавит фанеру и прогнёт лаги. Поэтому обязательно применяйте подкладки, распределяющие давление.

Возьмите лист стали толщиной 4–5 мм размером 300х300 мм или кусок толстой фанеры 20 мм, подложенный под дно агрегата. Это снизит точечное сжатие до безопасных 150–200 кг/м².

С точки зрения нормативных документов (СП 31-110-2003, раздел электробезопасности), оба типа резервуаров требуют заземления корпуса и подключения через УЗО с током утечки 30 мА. Для модуля, который часто не имеет собственного заземляющего контура, нужно организовывать отдельную шину, соединённую с металлическим каркасом конструкции.

Также любой накопительный бак снабжается предохранительным клапаном на 6–7 бар, который обязательно выводится в дренаж — капельница на 15 мм в пластиковую ёмкость или в раковину.

Различие в монтаже систем подводки воды тоже заслуживает внимания. Для подвесного экземпляра приходится гибкие шланги длиной 0,8–1 метр поднимать на высоту около 1,6–1,8 метра от пола, что увеличивает гидравлическое сопротивление.

Для напольного подключение выполняется на уровне 0,3–0,5 метра, что упрощает работу и даёт меньшие потери давления. Но если в вашем модуле водопровод разведён пластиковыми трубами PEX 16 мм (наружный диаметр 16 мм, внутренний 12 мм), то разница в напоре будет незаметной при длине подводки до 3 метров.

Критичнее другое: подвесной агрегат всегда располагается над смесителем, поэтому даже при отключении подачи холодной воды горячая не уйдёт самотеком обратно в магистраль — это полезно для автономных систем с насосом.

Проточные настенные модели (от 3 до 7 кВт) для модульных сооружений — отдельная песня. Они практически не нагружают стену (3–5 кг), но требуют мощного электрического ввода.

Для однофазного модуля на 220 В предел — 7 кВт, иначе автомат на 32 А будет выбивать при включении с другими приборами. Для трёхфазного (380 В) можно поставить 12–15 кВт, но тогда сечение кабеля до щитка должно быть не менее 6 мм² медью.

Такие решения оправданы только при постоянном проживании двух-трёх человек и наличии летнего душа — зимой вода из скважины может быть +5°C, и проточник не успеет её нагреть до комфортных 40°С при расходе более 3 литров в минуту.

В ситуациях, когда модуль эксплуатируется на стройплощадке с частыми перемещениями краном, предпочтение стоит отдать напольному исполнению. Дело в том, что подвесной резервуар при перевозке или подъёме может сорваться с неприспособленных креплений.

Напротив, стоячий экземпляр достаточно зафиксировать ремнями к полу через проушины на корпусе (предусмотрены у многих брендов, например Termex или Electrolux). Допустимые перегрузки при крановой строповке достигают 2g, поэтому надёжная притяжка к перекрытию с помощью анкерных болтов М8 по четыре штуки — обязательное условие.

Ещё один практический момент — обслуживание и замена магниевого анода. Для настенных моделей типовое расположение фланца находится снизу или сбоку, что удобно, потому что сам бак висит на высоте.

Достаточно подставить таз и открутить фланец с шестигранника на 32 мм. Для напольных экземпляров низко расположенный фланец (на высоте 10–15 см от пола) требует наклонить корпус или приседать — при спинах, склонных к радикулиту, это проблематично.

Зато у стоячих баков меньше риск протечек в месте соединения с патрубками, ведь шланги не висят в воздухе, а лежат на полу, не создавая изгибающих моментов на резьбе.

Выбор конкретного типа сводится к двум цифрам: нагрузка на стену и свободная площадь. Если вертикальная панель имеет закладные стальные листы (спросите у поставщика модуля) или вы готовы смонтировать сквозную шпильку М10 с обратной планкой, смело берите подвесной на 50 литров.

Когда же стены обычные сэндвич-панели, а места на полу достаточно (хотя бы 0,5х0,5 метра свободной зоны у стены с коммуникациями), то напольный агрегат на 80 литров окажется надёжнее. В тесных бытовках 2х2 метра с высотой 2,2 метра я предпочитаю проточный нагреватель на 3,5 кВт, подвешенный над умывальником: он весит как килограммовая гиря и греет воду мгновенно для мытья рук и посуды.

Для семьи из двух человек в стационарном дачном модуле площадью 12 м² оптимальным сочту настенный накопитель на 50 литров с усиленным крепежом через анкера к металлической стойке каркаса. Такой объём позволяет принять два душа подряд без ожидания восстановления температуры (ТЭН 1,5 кВт греет 50 литров с +10 до +40°С за примерно 70 минут, а проточное использование сразу даёт 40°С со скоростью 0,8 л/мин — маловато).

Напольный собрат на 100 литров хорош для трёх-четырёх персон, но в модуле его придётся располагать в углу, сдвинув мебель. И не забудьте подвести снизу жесткую стальную подставку, распределяющую вес на балки перекрытия.
