Прежде чем первый винтовой стержень войдет в грунт, необходимо получить достоверные данные о несущей способности основания на вашем участке. Для легкого бытового блока, каркасной мастерской или щитового домика хватит геологического заключения от соседних построек, но для полноценного жилого строения лучше заказать пробное завинчивание с фиксацией крутящего момента.

В идеале опоры погружают на глубину ниже отметки промерзания, которую для Московской области принимают равной 1,5 метра, а для северных районов — до 2,5 метров.

Определившись с нагрузкой, переходим к расчету количества опорных элементов. Суммарную массу будущего блока вместе с полезной нагрузкой и снеговым давлением делим на грузоподъемность одной сваи.

Средняя винтовая конструкция диаметром 108 миллиметров со стенкой 4 миллиметра способна выдержать около 1,5 тонны на песчаной плотной почве. Для глинистого влажного основания этот параметр снижается до 1,2 тонны, поэтому всегда закладывайте запас прочности в 20-25 процентов.

Типоразмер ствола подбирают в прямой зависимости от веса модуля. Под террасу или летнюю кухню с деревянными стенами достаточно оголовков 89 миллиметров с лопастью 250 мм.

Каркасный двухэтажный дом потребует стержней 108 мм с шириной лопасти 300 мм. Для тяжелого модуля из газобетона или керамических блоков нужны усиленные сваи 133 мм, имеющие пятимиллиметровую толщину стенки и лопасть 350 мм.

Каждая опора перед применением должна пройти антикоррозионную обработку. Лучшим вариантом считается холодное цинкование с последующим двухкомпонентным эпоксидным покрытием, нанесенным в заводских условиях.

Место сварки лопасти и шов соединения секций при самостоятельной сборке тщательно зачищают и обрабатывают мастикой на основе цинка. Не полагайтесь на простой битум или краску — под слоем грунта такие материалы разрушаются за три-четыре года.

Разметку участка под свайное поле начинают с выноса углов проекта. Используйте лазерный нивелир или теодолит, а в простейшем случае — гидроуровень длиной не менее 10 метров.

В каждую точку установки забивают арматурный штырь, затем проверяют диагонали прямоугольника: допустимое расхождение не превышает 2 сантиметров на весь периметр. Для модуля с площадью 6х8 метров отклонение в 1 сантиметр приведет к перекосу обвязки, которую придется выравнивать подрезкой бруса.

Самостоятельное завинчивание требует пары крепких помощников и рычага длиной минимум 3,5 метра. В трубу-удлинитель, вставленную в технологические отверстия верхней части ствола, продевают лом или стальную трубу диаметром 40 мм.

Контролируйте вертикаль по двугранному уровню каждые пол-оборота — допускается уклон не более 2 градусов на всю длину. Механизированная установка с использованием ямобура с редуктором гораздо быстрее, но требует аренды спецтехники и выравнивания гидравликой каждого положения.

Погружение прекращают при достижении проектной отметки или момента завинчивания. Нормативным считается момент, когда контролируемое усилие начинает резко возрастать, а шаг опускания за один оборот становится меньше 2 сантиметров на плотных грунтах.

Для типового дома используют динамометрический ключ с пределом 200-250 Нм, фиксирующий достижение несущего слоя. Если рывками удалось провернуть сваю глубже расчетной точки, но она продолжает идти легко — вы попали в торф или вязкий плывун, тогда конструкцию выкручивают и переносят в другую позицию.

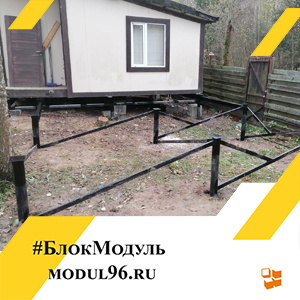

После монтажа всех стволов их обрезают в горизонтальную плоскость по единому уровню. Лучше всего надеть на трубу обрезок профильной трубы с прорезью под болгарку, вращая его вокруг оси для одновременной разметки и резки.

Высоту оголовка над землей для модуля без подвала делают в диапазоне 40-50 сантиметров, что обеспечит достаточную вентиляцию подпольного пространства и не даст снегу заблокировать продухи. Внутреннюю полость каждой обрезанной сваи заполняют бетоном марки М300 с фиброволокном — это исключает коррозию изнутри и усиливает жесткость на сжатие.

Приваривать оголовки следует сплошным швом длиной не менее 100 мм с каждой стороны прямоугольника или квадрата. Толщина металла площадки оголовка — от 8 миллиметров для равномерной передачи нагрузки от деревянного бруса.

Для модуля с металлической рамой вместо оголовков крепят пластины с отверстиями под высокопрочные болты М20 класса 8.8. Сварные швы обязательно зачищаем от шлака и окалины, после чего грунтуем цинконаполненной краской в два слоя.

Обвязка деревянного блока делается из бруса лиственницы или сосны камерной сушки сечением не менее 150х150 мм, с обязательной гидроизоляцией в два слоя рубероида между деревом и сталью. Крепление нижнего венца к оголовкам осуществляют шпильками или ершенными гвоздями длиной 200 мм, забитыми под углом для создания распора.

В случае с металлическим каркасом по оголовкам пускают швеллер №16 или двутавр 14Б1, соединяя элементы сваркой или наборами стальных уголков.

Перед опусканием подготовленного модуля на смонтированные опоры проверьте горизонталь лазерной плоскостью. Перепад более 5 миллиметров на длине 6 метров вынудит вас подкладывать металлические пластины под углы блока, что нежелательно для жесткого соединения.

Опустив конструкцию, ее фиксируют к оголовкам на болты с гроверными шайбами, после чего проверяют устойчивость поперечной раскачкой. Если чувствуется люфт — протягивайте крепеж до появления скрипа металла, но без срыва резьбы.

Финишный этап — герметизация технологических зазоров между полом модуля и оголовками. На открытые пространства монтируют металлическую сетку с ячейкой 5 мм, защищающую подполье от грызунов, и закрывают стальным отливом с уклоном 15 градусов от стен вниз.

Не оставляйте прямого доступа воздуха в холодное время года, иначе трубы затянут влагу и ускорят износ покрытия. Опытные мастера советуют через сезон после усадки конструкции протянуть все болтовые соединения и подкрасить привариваемые швы, где грунт мог обгореть от температуры электрода.
