Когда речь заходит о модульных постройках, защита оконных проемов от влаги и сквозняков превращается в критически значимую задачу, ведь заводская готовность блоков не отменяет воздействия атмосферных явлений на стыки. В случае с фасадами, собранными из отдельных секций, именно правильно подобранные и смонтированные отливы предотвращают разрушительную работу дождевой воды, которая стремится просочиться в места соединения рамы со стеновыми панелями.

Для модульной техники стандартные решения нередко приходится адаптировать под конкретные габариты и материал несущих конструкций, поэтому я настоятельно рекомендую подходить к выбору каждой детали с пристрастием профессионального метролога.

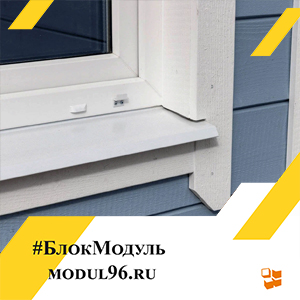

Начнем с нижней планки, которую в обиходе называют отливом, хотя в технической документации чаще фигурирует термин «водосливной профиль». Изготавливают эти элементы из оцинкованной стали с полимерным напылением, чистого алюминия или листового пластика, причем для модульных зданий с высокой вероятностью подвижек основания стоит выбирать металл толщиной не менее 0,55 миллиметра, поскольку более тонкий лист быстро даст усталостные деформации.

Отлив должен монтироваться с наклоном от окна величиной 10-15 градусов, что соответствует перепаду высоты около 1,5-2 сантиметров на каждые 10 сантиметров глубины, иначе вода начнет застаиваться в средней части конструкции. Практический опыт показывает, что свес этой планки относительно наружной плоскости стены обязателен — минимальное удаление внешнего края от фасада составляет 30 миллиметров, а в случае с облицованным цоколем это значение лучше увеличить до 50 миллиметров.

Переходя к боковому обрамлению, заметим, что наличники в модульных системах выполняют не столько декоративную, сколько защитную функцию, закрывая монтажный шов от продувания и попадания косого дождя. Для уличного использования предпочтительны профили из вспененного поливинилхлорида или композитных материалов, поскольку деревянные аналоги в условиях резких перепадов температур и высокой влажности на стыках секций быстро теряют геометрию.

Ширина наличника должна перекрывать монтажный зазор как минимум на 20 миллиметров с каждой стороны, а при установке на модуль с наружным утеплителем эту цифру увеличивают до 40-50 миллиметров, чтобы компенсировать возможную усадку теплоизолятора.

Сопряжение отлива с боковыми планками требует особой внимательности — между ними оставляют компенсационный промежуток в 3-5 миллиметров, заполняемый нейтральным силиконовым герметиком, выдерживающим ультрафиолетовое излучение. В случае с модульными конструкциями, где каждый блок имеет свои микроподвижки, я советую отказаться от жесткого крепления наличников через сквозные саморезы, отдавая предпочтение скрытым клипсам или клеевой посадке на специализированные составы.

Температурное расширение пластиковых элементов достигает 1,5 миллиметра на каждый погонный метр при нагреве от -20 до +50 °C, поэтому длина планки не должна превышать 2,2 метра без устройства деформационного разрыва.

Материал отлива напрямую определяет способ его фиксации к несущей раме модуля. Для стальных оцинкованных элементов с покрытием полиэстером (толщина слоя 25-35 микрон) оптимальным решением станет монтаж на саморезы с прессшайбой, вкручиваемые с шагом 150-200 миллиметров в нижний брус оконной коробки, причем предварительно под шляпки обязательно подкладывают резиновые уплотнители.

Алюминиевые конструкции требуют использования нержавеющего крепежа, чтобы избежать электрохимической коррозии, а зазор между отливом и стеновой панелью заполняют пористой прокладкой из вспененного полиэтилена диаметром 8-10 миллиметров.

При монтаже наличников на окна модуля следует помнить о необходимости вентиляции подкарнизного пространства  - сплошное прилегание планки к стене спровоцирует накопление конденсата в монтажной пене. В этих целях производители оснащают профили специальными каналами или перфорацией, но если таких отверстий нет, их несложно просверлить самостоятельно с интервалом 300-400 миллиметров, используя сверло диаметром 5 миллиметров.

Верхняя горизонтальная планка наличника должна устанавливаться с небольшим уклоном вперед (около 3-5 градусов) или иметь капельник, иначе вода с откоса будет затекать за облицовку модуля.

Для крепления отливов к металлическому каркасу модуля идеально подходят кровельные саморези с буром и шестигранной головкой длиной 25-32 миллиметра  - их шляпка обеспечивает достаточную прижимную площадь без дополнительных шайб. Герметизацию продольного стыка между отливом и оконной рамой выполняют бутилкаучуковой лентой шириной 12-15 миллиметров, которая не отвердевает со временем и сохраняет эластичность в широком диапазоне температур.

В случае с широкими откосами (более 250 миллиметров) под отлив необходимо подложить металлический уголок или деревянный брусок сечением 20х30 миллиметров, чтобы исключить прогиб планки под тяжестью снега или льда.

Наличники для окон модульных зданий часто комплектуются уплотнителями из этиленпропиленового каучука (EPDM), которые при сжатии обеспечивают степень защиты IP54, что полностью блокирует проникновение воды при косом дожде. При стыковке двух наличников в углах проема я применяю запил под 45 градусов с обязательной примеркой перед фиксацией  - расхождение плоскостей не должно превышать 0,5 миллиметра на длине 200 миллиметров.

Соединение угловых элементов лучше выполнять с использованием акрилового клея-герметика, устойчивого к ультрафиолету, а не механических фиксаторов, которые при подвижках модуля могут вырвать из стеновой панели.

При выборе цветового решения важно помнить, что отлив, окрашенный в темный тон, будет нагреваться на солнце до 70-80 °C, что потребует увеличения компенсационного зазора до 8-10 миллиметров на каждые 2 метра длины. Для модульных зданий, транспортируемых на значительные расстояния, я рекомендую временно фиксировать отливы и наличники транспортными планками, так как вибрация при движении способна сместить эти элементы даже при надежном креплении.

Внутренние наличники, монтируемые со стороны помещения, можно изготавливать из МДФ с ламинированным покрытием класса влагостойкости не ниже Е1, но их монтаж на жидкие гвозди или клеевую пену допустим только после полной просушки штукатурных смесей.

По нормативным требованиям к устройству оконных проемов в модульных сооружениях, отлив должен заходить под сливной профиль рамы не менее чем на 20 миллиметров, а его боковые фартуки (отгибы) обязаны подниматься вверх на 15-20 миллиметров, формируя барьер для воды. Эти фартуки фиксируются к стене с помощью дюбель-гвоздей или саморезов с пластиковым дюбелем, причем шаг такого крепления держится в пределах 250-300 миллиметров.

Заводить гидроизоляцию под отлив необходимо на глубину около 30 миллиметров, иначе капиллярный подсос влаги разрушит
